产品详情

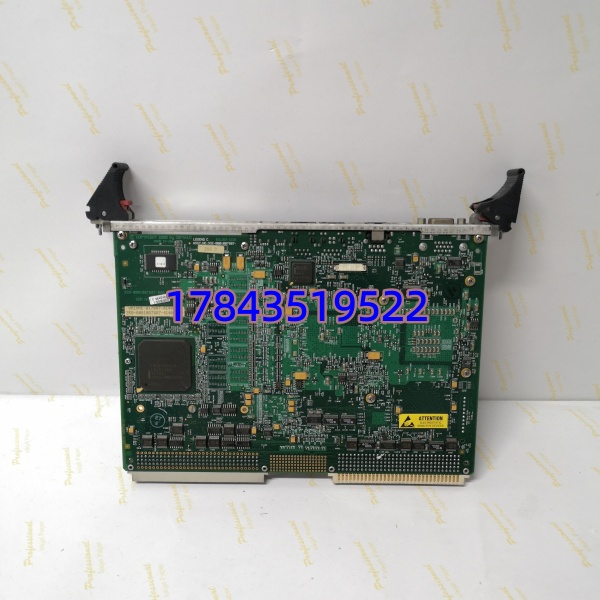

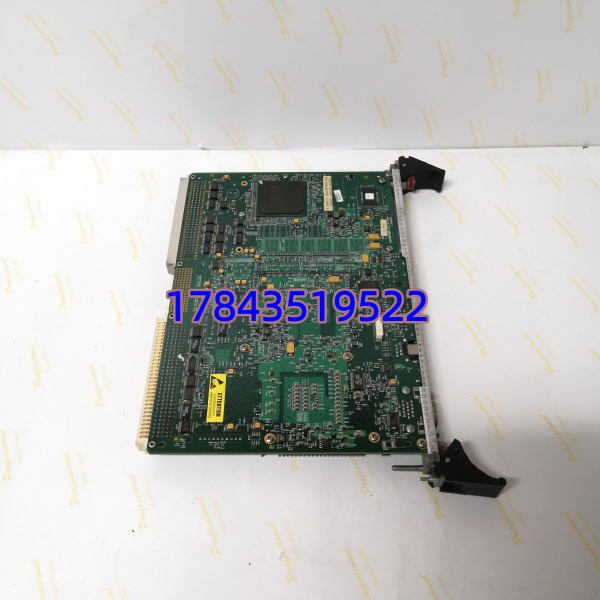

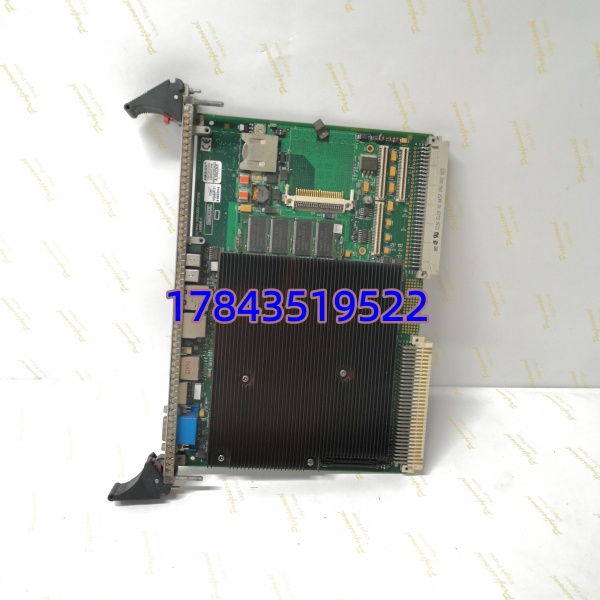

· 型号：VMIVME-7807-414001（旧标VMIVME-017807-414001，部件350-0001007807-414001 D）
· 品牌：GE Fanuc / VMIC → Abaco Systems
· 系列：VMIVME-7807 Series — 6U VMEbus Single Board Computer (SBC)
规格参数
- 产品类型：6U VMEbus 单槽嵌入式单板计算机(SBC)，x86架构
- 处理器：Intel Pentium M，可选 1.1 / 1.6 / 1.8 GHz（1.8GHz版带2MB L2 Cache），400MHz FSB
- 芯片组：Intel 855GME + ICH4-M
- 内存：板载可选焊接512MB + 1×200-pin DDR SODIMM插槽，最大支持 1.5GB DDR-266/333 SDRAM（部分批次支持ECC需核对BIOS）
- 存储：内置Type I/II CompactFlash插槽（可启动OS镜像，建议工业级SLC CF 512MB~2GB）；背板P2可引SATA(1.5Gbps)；512KB~1MB板载Boot Flash
- 以太网：2×10/100/1000Base-T 千兆以太网（Intel 82551/82571，一口前面板RJ45，一口P2后背板引出，部分变体有第三10/100口）
- 串口：4×异步串口（16550兼容），COM1前置DB9(RS-232)，COM2~4经P2或前面板软配置RS-232/422/485)
- USB接口：2×USB 2.0前置 + 2×USB 2.0后置(P2引出)
- 显示：前置SVGA DB15（Intel Extreme Graphics 2），最高1600×1200@75Hz；部分变体带后置DVI-D
- PMC扩展：1×PCI-X PMC插槽（IEEE P1386.1），32/64-bit @ 33/66MHz PCI-X，支持网络/光纤/ADDA PMC卡
- VME总线接口：Tundra Universe II 或兼容VME64x桥，支持A32/A24/D32/D16、BLT(MBLT64)、2eVME、2eSST，可做System Controller或Non-System Slot
- 看门狗：软件可编程WDT（NMI或硬复位触发），防止系统挂死
- NVRAM：32KB~128KB电池备份SRAM（保存关键参数，CR2032纽扣电池供电）
- 实时时钟：电池备份RTC
- 前面板I/O典型配置：VGA DB15、2×RJ45 GbE、1×DB9 COM1、2×USB 2.0、Reset按钮、Status LED(PWR/RUN/HDD/Link/Fault)
- 供电：VME背板 +5V DC 主供（典型25~35W依CPU/PMC负载），+12V/-12V可选用于COM口驱动
- 工作温度：商业级 0~+60℃；加固版(RC) -40~+70℃（后缀字母决定，414001通常为商业或宽温需核对标签）
- 存储温度：-40℃ ~ +85℃（宽温版可达-55~+125℃）
- 抗振/抗冲击：符合MIL-STD-810F（依具体加固等级）
- 认证：CE/FCC Class A，部分批次cULus
- 物理尺寸：6U (233.35mm×160mm 单槽深度≈160mm + 前面板)，重≈0.7~0.9kg
- 操作系统支持：VxWorks 5.x/6.x、QNX 6.x、Linux (2.4/2.6)、Windows XP Embedded / 2000（依BSP版本）
产品介绍
VMIVME-7807-414001是GE/Abaco经典x86 VME主控——单槽6U，插VME机箱最左作System Slot，跑VxWorks或嵌入式Linux驱动整框VME I/O模块。比上一代VMIVME-7750快在Pentium M低功耗高算力、双千兆网和PMC扩展槽，常见于GE Mark VIe燃机控制柜（Simplex/TMR架构）、核电监测系统和军工雷达处理机架。
有一点要注意：你标的”VMIVME-017807-414001″是VMIC旧编号写法（0前缀），实物印VMIVME-7807-414001或350-0001007807-414001 D，买备件认完整部件号350-0001007807-414001含后缀字母（D/E/F），不同后缀BIOS版本、前面板接口布局（网口数量/串口位置/CF容量预装）可能有差异。我现场遇到过换不同批次后CF不引导——进AMI BIOS把IDE Mode改回”Compatible/Legacy”就好，新BIOS默认可能关了Legacy IDE Emulation。
应用场景与行业案例
痛点：9F燃机Mark VIe控制柜VME机箱SBC宕机黑屏——控制程序在CF卡里，整机不启动意味着燃机无法点火，调峰窗口就半小时，原厂交期两周根本来不及。
典型场景：
- GE Mark VIe/Mark VI燃气轮机控制：7807作VME系统槽主控，运行Toolbox下载的控制逻辑，带PMC通讯卡与TMR I/O机架交互，非它不可因需与GE专用VME背板时序/中断匹配
- 核电/水电DCS VME架构遗留系统：驱动VME数据采集卡，历史数据存本地CF，双千兆网上传厂级SDA服务器
- 军工雷达/信号处理机架：利用PMC扩展光纤或ADC卡，VME64x MBLT做背板DMA高速传输
- 老VME系统升级MVME系列：保留VME背板投资，x86跑现代Linux替代老Motorola 68K，性能提升显著
真实案例：
某自备电厂#2燃机控制柜年检发现VMIVME-7807反复重启，CF卡指示灯不亮。拆出CF（2GB SLC）PC可读，插回仍卡BIOS——板子北桥附近滤波电容ESR变大导致CF供电跌落（05年左右批次常见）。从库存调同号350-0001007807-414001 D测试OK，原CF插入，BIOS设Legacy IDE→CF First Boot，引导正常，18分钟恢复控制。事后建议超10年VME SBC留冷备+每年CF镜像备份。
常见问题解答 (FAQ)
Q1：VMIVME-017807-414001和VMIVME-7807-414001是一回事吗？订哪个？
是一回事。”017807″是VMIC早期写法，实物印VMIVME-7807-414001，采购订完整部件号350-0001007807-414001 D（含后缀字母D/E/F），别只写017807或7807——不同后缀前面板I/O布局和BIOS可能有差别，插上不认CF或网口位置不对。
Q2：支持热插拔吗？更换要重装系统吗？
VME板不支持热插拔，必须下电插拔。换同型号同BIOS版本后CF卡/OS不变直接引导——前提是新板BIOS Boot Order设对（Legacy IDE → CF First）。若BIOS版本跨度大注意查”IDE Compatibility Mode”是否开启，否则可能不认老CF镜像。
Q3：CF卡有什么要求？原CF坏了能随便买新卡吗？
推荐工业级SLC CompactFlash（512MB~2GB或4GB，SanDisk Industrial / Transcend SLC），MLC卡现场易写磨损掉速。新卡不能用FAT32简单拷贝文件——须用原厂BSP或dd/Clonezilla整盘克隆原CF镜像才是稳妥做法。
Q4：能当普通工控机用吗？和研华/凌华x86工控机区别在哪？
是x86架构能跑WinXPe/Linux，但它靠Tundra Universe II芯片做PCI-VME桥，脱离VME机箱只能当普通x86小主机，无法驱动VME从模块。普通PCI工控机没有VME64x桥不能替代它在VME系统槽的位置。
