产品详情

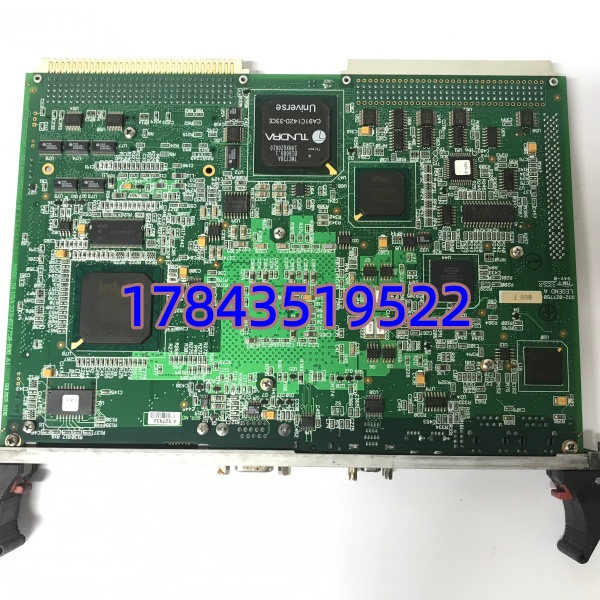

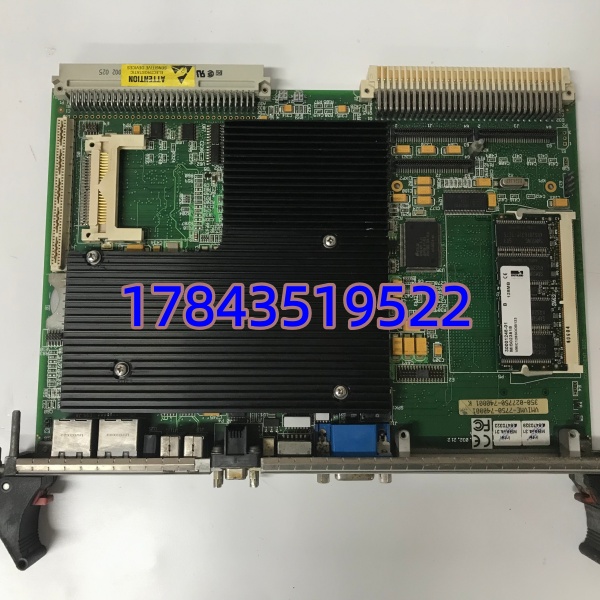

· 型号：VMIVME-7750-740001（GE Part No. 350-027750-740001，末尾 K 为修订标识）
· 品牌：GE Fanuc / VMIC（现归属 Curtiss-Wright/Abaco Systems）
· 系列：VMIVME-7750 — VMEbus 6U Single Board Computer (SBC)
规格参数
- 产品类别：VMEbus 6U 单槽单板计算机（SBC / 主控 CPU 模块）
- 总线标准：VMEbus Rev. C.1，VME64x 兼容，A16/A24/A32 地址空间，D16/D32 数据宽度
- VME 桥接芯片：Tundra Universe II（PCI-to-VME）
- 处理器：Intel Pentium III（Coppermine），主频 1.26 GHz，512KB L2 Advanced Transfer Cache
- 芯片组：Intel 815E GMCH + ICH2
- 系统总线：133 MHz FSB
- 内存：板载或 144-pin SODIMM，典型 512MB PC133 SDRAM（最大支持以实物铭牌为准）
- 显示：板载 AGP SVGA，4MB 显存，前面板或 P2 VGA 输出
- 以太网：双 10/100Base-TX（Intel 82559 或同级），RJ45 前面板，支持 PXE 网络启动
- 串口：2× RS-232（16550 兼容 UART），其中一个可配 RS-422/485（依版本）
- USB 接口：2× USB 1.1（前面板）
- 并口：1× 双向 LPT（ECP/EPP）
- 存储接口：1× IDE (PATA)，支持 2.5″ HDD 或 CompactFlash 转接；板载 CF 卡槽（依配置）
- PMC 扩展：1× 5V 32-bit PCI PMC 插槽（IEEE P1386 / IEEE 1386.1）
- 非易失性存储：32KB NV SRAM + Boot ROM（典型 1～8MB）
- 看门狗：可编程硬件看门狗定时器（WDT）
- 供电方式：VME 背板 +5V（主）、+12V/-12V（可选，供串口/COM），典型功耗 17～25W
- 前面板功能：Reset 按钮、Power/Status LED、VGA、网口、串口、USB
- 机械尺寸：6U VME Eurocard（233×160 mm），单槽宽度
- 工作温度：0℃～+60℃（商用/工业级，宽温版 -40℃ 起始需核对后缀）
- 存储温度：-40℃～+85℃
- 相对湿度：10%～90% 无冷凝
- 操作系统支持：VxWorks、QNX、Linux、Windows NT/2000/XP Embedded
- 认证：CE、FCC Class A（以实物铭牌为准）
产品介绍
VMIVME-7750-740001 是 GE Fanuc VMIC 经典的 VME 6U 单板计算机，简单说就是老式 VME 控制机柜里的”主机”——插在 Slot 1 做系统控制器跑 VxWorks/Linux/Windows Embedded，通过 VME 背板管理 I/O 模块，双网口接上位 SCADA/HMI，PMC 槽还能扩展通讯卡或采集卡。
坦白讲，这是典型的 EOL（停产）备件，新项目不会选它，它的存在意义就是让还在跑的 GE Mark VI 辅助柜、老试验台、军工 ATE 系统别因为一块 CPU 板停摆。有一点要注意：-740001 后缀代表特定 CPU 频率/内存/网口配置，买的时候必须核对完整型号和总成号后缀字母（你这个是 K 结尾），不同后缀 BIOS 和引导设备可能有差异，乱换可能 VME 仲裁异常。
应用场景与行业案例
痛点切入：
我遇过燃机电厂 Mark VI 辅柜 VME 机箱报 “Slot 1 CPU fail”，7750 SBC 上电无显示，导致辅机控制脱管。根因多是板载超级电容老化丢 CMOS 或北桥散热硅脂干涸。换板后克隆原 CF 卡启动镜像、核对 BIOS VME SysCon=Enable 就能恢复，比等原厂交期快得多。
典型场景：
- GE Speedtronic Mark VI / Mark VIe 扩展 VME 机柜——做系统控制器或外围 CPU，需与原 BIOS 版本匹配，非它不可
- 大型旋转机械试验台 / ATE 系统——VME 架构老旧试验台主控，PMC 槽扩展专用 DAQ 或 GPIB/串口卡
- 核电/军工老厂 VME 控制站——长期服役项目，用作主控 SBC 替代已停产更早的 MVME 系列
真实案例：
某炼化厂催化裂化装置 Mark VI 辅柜 VMIVME-7750 故障，原厂已 EOL 交期 12 周。紧急调同总成号 350-027750-740001 K 翻新板，先在工作台用原机拆下的 CF 卡引导进 BIOS，确认 Boot Order=IDE(CF)、VME SysCon=Enable、看门狗设置与原机一致，装入现场 Slot 1 正常引导，传动测试通过后恢复运行。老师傅说”这板子再撑十年没问题，只要 CF 卡镜像别丢”。
常见问题解答 (FAQ)
Q1：支持热插拔吗？
不支持。VME SBC 必须在机柜完全断电后插拔，带电操作极大概率烧背板电源或北桥，且造成整个 VME 机箱复位。
Q2：总成号后缀字母（K、P、A 等）有影响吗？能混用吗？
有影响。350-027750-740001 后面的字母代表 BIOS 版本/内存/温度等级微调。强烈建议买完全相同总成号和后缀字母，混用可能 VME 仲裁异常或网口配置不符。最低要求：同 -740001 配置，BIOS 设回原参数。
Q3：换新板需要重装系统吗？
一般不需要重装，但必须克隆原 CF 卡/DOM 的启动镜像到新板存储介质（或用原卡）。上电进 BIOS 核对 Boot Order、VME SysCon=Enable、看门狗、串口波特率与原设置一致再保存重启。
Q4：和 GE Mark VI UC 控制器是一回事吗？
不是！VMIVME-7750 是标准 VME SBC，插 VME 机架；Mark VI UC 是 GE 专有控制处理器，两者总线、固件、机械完全不兼容，采购时看清铭牌。
Q5：二手/翻新件怎么鉴别成色？
三点——① 金手指 VME 插针无明显氧化发黑；② 板载超级电容/电池未鼓包漏液（影响 CMOS 保存）；③ 上电 BIOS 能正常进入，网口 Link LED 亮，PMC 槽识别正常。要求卖家提供上电 BIOS 截图及 CF 卡引导说明。
