描述
产品详情
· 型号：VMIVME-7750（完整型号含后缀如 VMIVME-7750-834M01、VMIVME-7750-744M01，采购核对旧板标签选项码）
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（原 VMIC）
· 系列：VMIVME-7750 VMEbus Single Board Computer — VMIC Series

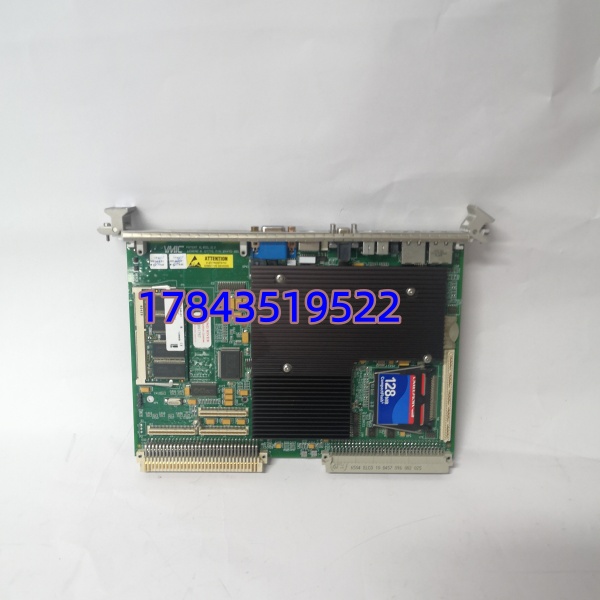

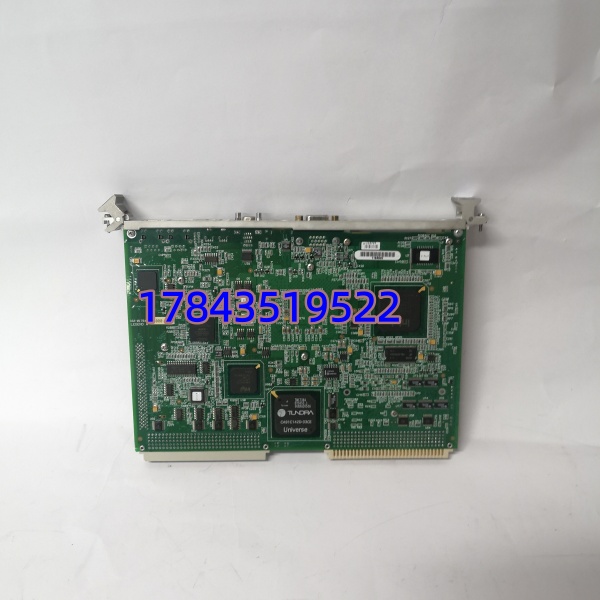

GE VMIVME-7750
规格参数
- 完整型号示例：VMIVME-7750-834M01（834=PIII 850MHz/512MB/无Floppy/双以太网等），具体选项以旧板标签为准
- 适用系统：GE Mark VI 燃机控制柜（作 VME SBC 主控）、VMIC 数据采集系统、工业仿真/培训仿真器、老军工/航测 VME 平台
- 处理器：Intel Pentium III（Coppermine / Tulatin）450MHz / 650MHz / 850MHz / 1GHz Celeron 可选（依后缀，Mark VI 常用 733MHz～850MHz PIII）
- 二级缓存：256KB（PIII）或 128KB（Celeron）全速 L2
- 系统内存（DRAM）：标准 128/256/512 MB SDRAM（最大 1GB SDRAM 依版本），带 ECC 可选（部分版本）
- 非易失存储：板载 IDE DOM（DiskOnModule）或 CompactFlash Type I/II 插座（CF 卡存 OS + 应用镜像）；部分版带 Floppy / IDE 硬盘接口
- BIOS：AMI / Phoenix BIOS，支持网络/PXE 启动（部分版本）
- VME 接口：VME64 背板接口（slave/master），支持 A16/A24/A32 定址、D08/D16/D32/D64（2eVME），中断器/requester，Slot 1 可设系统控制器
- 以太网：1 或 2 × 10/100Base-TX RJ45（Intel 82559 或 82550 芯片，支持 full-duplex），部分版本千兆依变型
- 串行口：2 × EIA-232/422/485（DB9 或 header，Console + Aux），常用于连接终端或调试
- PMC 扩展槽：1 × 32-bit/64-bit 66MHz PCI Mezzanine Card（PMC）插槽（可插附加网口/GPIO/光纤 PMC 卡）
- USB：部分后期版本带 2 × USB 1.1 端口（依 BIOS 支持）
- 看dog定时器：板载硬件看狗，可配系统复位或 NMI
- 前面板 I/O：以太网 RJ45、串口 DB9、Reset 按钮、Status LED（Run / Fail / Ethernet Link/Act）
- 供电：VME 背板 +5V（主）、+12V、-12V、-5V（依配置，-5V 可选，部分版本可不接），典型功耗 15～25W（PIII 850MHz 约 18W）
- 机械尺寸：6U VME（160mm × 233.35mm 单高），约 1.1 kg
- 工作温度：商业 0℃～+55℃；扩展 -20℃～+70℃；军规 -40℃～+85℃ 依版本后缀
- 涂层：部分版本带敷形涂层（G3 级），用于 Mark VI 控制柜
- 支持 OS：VxWorks 5.x/6.x、QNX 4/Neutrino、Linux（2.4/2.6 早期）、Windows NT 4.0 / XP Embedded（需 BSP）
- 配套 CF/HD：需与 Mark VI ToolboxST / VMIC 镜像匹配版本（通常 GE 提供预装 DOM/CF）

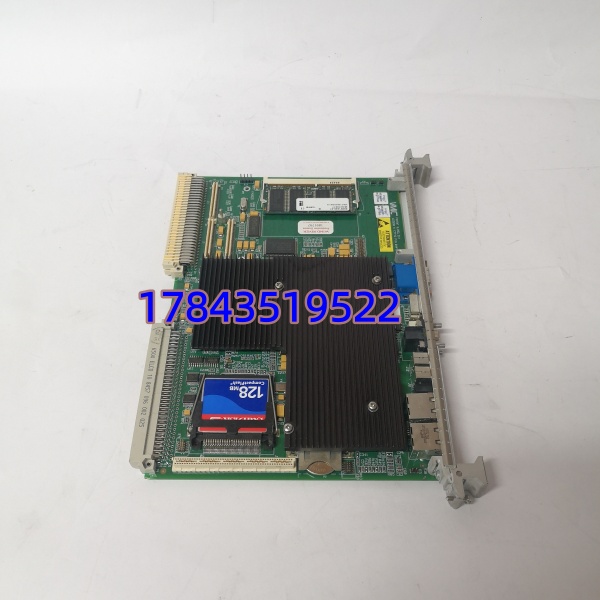

GE VMIVME-7750
产品介绍
VMIVME-7750 是 GE VMIC 经典的 6U VME 单板机，在 Mark VI 燃机控制系统里它就是 VME 机架的”主机”——跑 VxWorks + SPEEDTRONIC 应用，通过 VME 背板跟 I/O 卡（IS200 系列）和 UCVEH 通信，对外经以太网口连 HMI/操作站。相比老 Mark V 用的 VME SBC 它是 Pentium III 级，带 PMC 槽可扩千兆或光纤。
坦白讲，这 SBC 极少坏，真出问题八成是 DOM/CF 卡电子坏块（引导失败报”Boot Failure”）或 CMOS 电池没电丢 BIOS 设置。换板最大坑是后缀选项不匹配——7750-834 和 7750-744 内存大小、以太网口数、BIOS 版本不同，Mark VI 项目可能只认特定变型。买前必须抄旧板完整标签（含 -834M01 / -744M01 等选项码），并要求供应商确认预装或兼容您的 CF/DOM 镜像版本。
应用场景与行业案例
我在现场最怕 Mark VI 控制柜 VME SBC 上电卡在 BIOS 不自举——HMI 报”Controller Not Responding”，燃机顺控停在当前步。多数是 DOM 坏，少数是板级故障（电容鼓包、北桥散热脱焊）。这种时候手边有块测良 插上、换入原 CF/DOM（或重烧镜像）恢复最快。
典型场景：
- GE Mark VI 燃机控制柜（9FA/9E/6FA 等）—— 作 VME 主 SBC 跑 SPEEDTRONIC 控制逻辑，非它不可因需 VxWorks BSP + VME 背板协议匹配 IS200 I/O 卡
- 电厂/化工厂 VMIC 数据采集系统（老分散数采 DI/AI 高速采集架）——7750 主控通过反射内存或以太网送上位机，配合 VMIVME-312x A/D 卡
- 航空发动机试车台/仿真器——VME 架构实时仿真平台主控，PMC 槽扩反射内存卡做硬件在环（HIL）
- 老军工/科研 VME 定制平台——需长生命周期 SBC，7750 停产但拆机测良件是主流维持手段
真实案例：
某 9F 燃机电厂秋检做 Mark VI 冗余切换试验——Active SBC 上电后停在 “DISK BOOT FAILURE”，Standby 切主成功但 Standby 也报同样错（后查是 CF 卡坏块，两卡共用同批 CF）。库房有拆机测良 -834M01（同选项码），断电拔出旧 SBC，将原 CF 卡（未全坏区可读镜像备份后重烧新 CF）插新板 → 上电 → BIOS 自检 PASS → 引导 VxWorks → ToolboxST 联机确认控制器 OK，约 15 分钟恢复双冗余。仪控老哥感慨：”这板子二十来年不坏，DOM/CF 卡是消耗品，按控制站配一块冷备 SBC + 定期镜像备份 CF。”
