描述
产品详情
· 型号：VMIVME-7700
· 品牌：GE Fanuc / GE Intelligent Platforms（原 VMIC）
· 系列：VMIVME-7700 6U VME SBC
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 6U VME 单板计算机（SBC） |
| 订货号 | 350-007700-111000 H（111000 为核心配置码，H 为版本/选项尾缀） |
| 处理器 | Intel Celeron 400MHz（ULV）或 650MHz，Socket 370，815E 北桥 |
| 芯片组 | Intel 815E + ICH2 |
| 内存 | 板载 128MB SDRAM（PC133），部分批次 256MB/512MB，最大 512MB |
| 存储 | CompactFlash Type I/II 插槽（前置或板载），支持 32MB–1GB CF 卡 |
| 显卡 | 815E 集成，前面板 VGA DB15，最大 1024×768@16bpp |
| 以太网 | 1× 10/100Base-T RJ45（Intel 82559），支持 BOOTP/DHCP |
| 串口 | 2× RS-232（DB9 前置或板载），16550 兼容 |
| 并口 | 1× LPT（EPP/ECP 模式） |
| USB | 2× USB 1.1（前置，部分批次无） |
| VME 总线 | VME64x 兼容，A32/D32，DMA 支持，中断处理 |
| 扩展总线 | 1× PMC 站点（PCI Mezzanine Card），32-bit/33MHz，可插反射内存/串口/AI/AO |
| 供电 | VME 背板 +5V（典型 3.5–5A），+12V（少量），总功耗 15–25W |
| 散热 | 无风扇导热块 + 机箱风道，被动散热 |
| 安装 | 6U VME 机箱（160mm 深），导轨+前板锁紧手柄 |
| 工作温度 | -20~+50℃（运行），-40~+85℃（存储） |
| 湿度 | 5–95% RH，无凝露 |
| 操作系统 | Windows NT 4.0 / XP Embedded / VxWorks / Linux（依固件支持） |
| 引导方式 | CF 卡启动 / 网络 BOOTP / ROM 加载 |
| 状态 | GE 已终止 VME 嵌入式业务，市面为库存/拆机件 |
产品介绍
VMIVME-7700 是 GE Fanuc 在千禧年前后推出的 6U VME 单板计算机，定位很明确：在 VME 机箱里当”PC”用。它不是 PLC、不是 DIO 卡，是一颗插在 VME 背板上的 Celeron 处理器，跑 Windows 或 VxWorks，通过 VME 总线访问机箱里其他 I/O 卡，同时通过 PMC 插槽扩展反射内存、Profibus、模拟量等功能。老式核电、雷达、航空测试台、大型轧机传动系统里，它往往是最上层的主控，下面挂一堆 VMIVME-311x/312x/4140 之类的 I/O 卡。

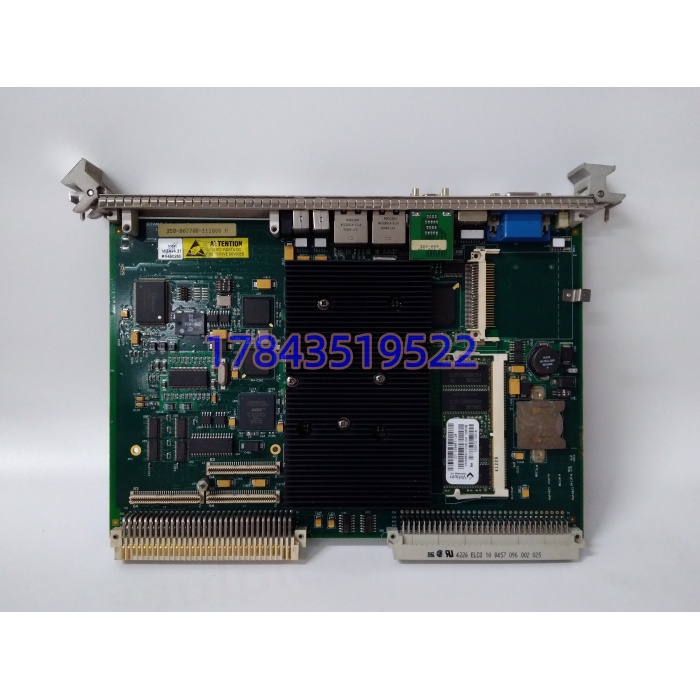

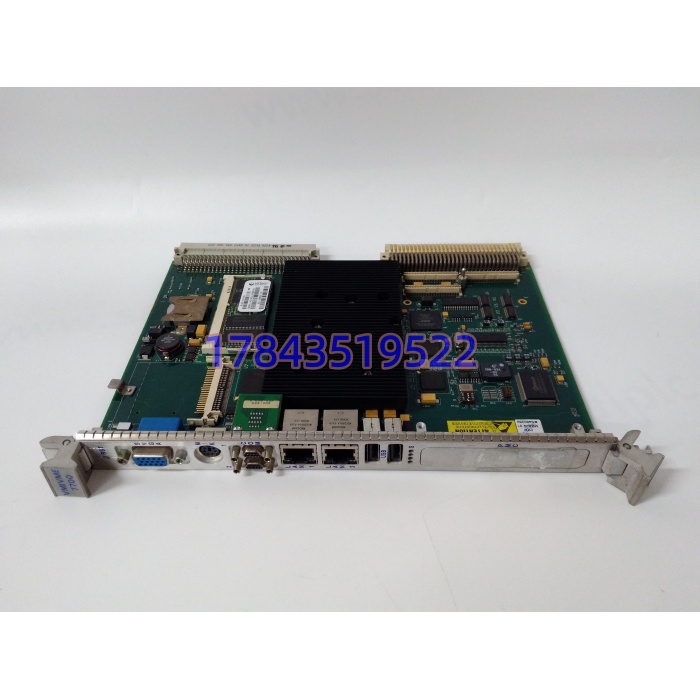

坦白讲，这东西在备件市场被 SEO 抄得面目全非，搜出来一堆页把它写成”GE PLC 模块””PACSystems CPU””VersaMax 控制器”，全是商家把 GE Fanuc 的全线产品混在一起堆词。真货铭牌写 GE Fanuc、VMIVME-7700、350-007700-111000 H，板子上是 Intel 815E 芯片组、Socket 370 的 Celeron、CF 卡插槽、VGA 口、两个串口、一个 RJ45，没有 PCI 插槽（那是 PMC 扩展的事）。和 VMIVME-7696（Pentium III 版）比，7700 是低功耗 Celeron，无风扇设计更适合封闭机柜；和 VMIVME-7750（Pentium M 版）比，7700 性能弱但功耗更低、发热更小。竞品差异就一句：普通工控机塞不进 6U VME 机箱，PCI 工控机没有 VME 总线仲裁和中断处理，7700 是唯一能在老 VME 系统里原位替换的 x86 主控。
应用场景与行业案例
我在现场遇到过最折腾的：某核电站乏燃料池吊车控制系统，VMIVME-7700 的 CF 卡文件系统损坏，Windows XP Embedded 启动时蓝屏。原厂已停产，备件商说”订货号 111000 H 没货了”，最后从另一台退役设备上拆了一块同型号，CF 卡镜像克隆后恢复，吊车才重新能动。
典型场景：
- 核电站乏燃料吊车：VMIVME-7700 跑 VxWorks，通过 VME 总线控制吊车位置编码器和变频器，CF 卡里固化实时任务，十几年不关机。
- 舰载雷达信号处理：雷达天线控制单元（ACU）里 7700 做主处理，PMC 插槽插反射内存卡与全舰作战系统同步，无风扇设计扛得住甲板振动。
- 航空发动机试车台： 跑 LabVIEW RT，采集数百路温度和压力，VME 背板同步采样精度比 PCI 工控机高一个量级。
- 钢铁厂大型轧机：粗轧机主传动控制柜里 7700 做上层协调，VME 总线下的 VMIVME-2536 做位置编码，响应时间比以太网方案稳。
- 粒子加速器束流控制：同步辐射光源的束流位置监测，7700 通过 PMC 插模拟量卡采集 BPM 信号，VME 的中断响应确定性是 PC 无法比拟的。
真实案例：2020 年西南某风洞试验中心，主驱变频柜 开机卡在 BIOS POST 阶段，屏幕无显示。旧板拆下，Celeron 650MHz 处理器散热膏干透，核心温度开机即撞墙。备件库翻出 2010 年库存 350-007700-111000 H 密封件，旧板 CF 卡取出（Sandisk Extreme III 1GB），镜像克隆到新 CF 卡，新板插槽、接 VGA、上电、BIOS 自检通过、Windows XP Embedded 启动、VME 总线枚举成功、应用程序自动加载，全程 35 分钟。风洞主任说”这机器比我工龄都长，但它一趴，全年试验计划全乱”。后来我们要求所有 的 CF 卡每五年更换一次（闪存寿命到期前预防性更换），再没出现过文件系统崩溃。
