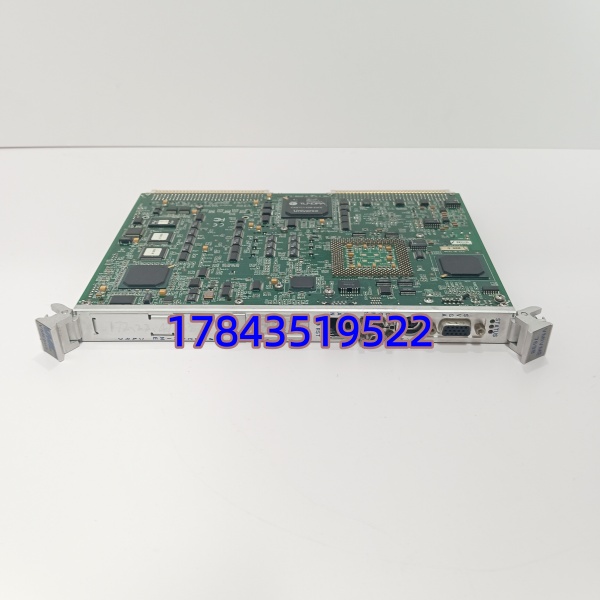

GE VMIVME-7698 | 6U VME64 单板计算机 SBC 含 PMC 扩展槽
GE VMIVME-7698 | 6U VME64 单板计算机 SBC 含 PMC 扩展槽 - 图片 2

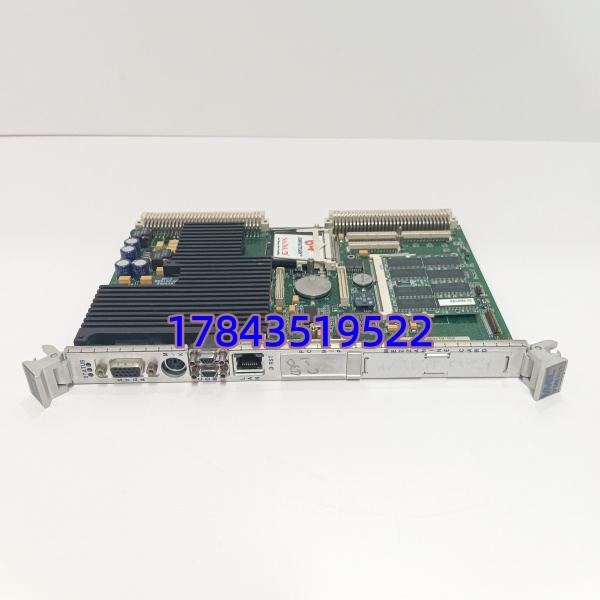

GE VMIVME-7698 | 6U VME64 单板计算机 SBC 含 PMC 扩展槽 - 图片 3

GE VMIVME-7698 | 6U VME64 单板计算机 SBC 含 PMC 扩展槽

原价为：¥6,545.00。当前价格为：¥3,454.00。

产品核心摘要

  • 型号：VMIVME-7698 系列（常见后缀 -140/-146/-345，如 350-017698-345B）
  • 品牌：GE Fanuc / GE Intelligent Platforms（现 Abaco Systems / Emerson 关联遗产产品线）
  • 系列：VMIC VMIVME 系列 6U VME64 单板计算机（SBC）
  • 核心功能：作为 VME 机箱的系统控制器或节点 CPU，运行 VxWorks/Linux/Windows Embedded，通过 VME64 总线与 I/O 模块交换数据并管理以太网通信。
  • 产品类型：VMEbus 单槽 6U 嵌入式单板计算机（System Controller SBC）
  • 关键规格：Intel Celeron/Pentium III（Socket 370）366MHz~1GHz级、64MB~512MB SDRAM（ECC可选）、双 10/100M Ethernet、1×PMC站点、VME64 A32/D64、CompactFlash 启动
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：​ VMIVME-7698（完整选型例：VMIVME-7698-345 / 350-017698-345B，后缀表示 CPU/内存/接口配置）

· 品牌：​ GE Fanuc / GE Intelligent Platforms (VMIC)

· 系列：​ VMIVME 6U VME64 Single Board Computer (SBC)

技术参数

  • 产品类型：6U VME64 单槽单板计算机（可作 System Slot / Slot 0 系统控制器）
  • 处理器（CPU）：Intel Celeron（366MHz PPG 版）或 Pentium III（最高约 1.26GHz，依后缀版本），Socket 370 插座式（部分版本板载 BGA）
  • 芯片组：Intel 815E 或等价工业 VME 桥片（Universe II / Tsi148 类 VME-to-PCI 桥）
  • 系统内存：1×144pin SODIMM 插槽，支持 PC100/PC133 SDRAM，典型 64MB～512MB（部分版支持 ECC）
  • 启动存储：板载 BIOS + Boot Flash（16～64MB），前面/侧面 CompactFlash Type I/II 插槽（可 DOM/CF卡启动）
  • VME 总线接口：VME64 标准（IEEE 1014），A32/A24/D32/D16，支持 MBLT64/BLT32，System Controller 功能（Arbitrator / Interrupt Handler）
  • PMC 扩展：1×PMC（PCI Mezzanine Card）站点，32/64-bit 33/66MHz PCI，P2 I/O 引出可选
  • 以太网：1～2×10/100Base-TX（部分高配版千兆），RJ45 或经由 P2 引出
  • 串口：2～4×RS-232（DB9 或经由 P2），16550 兼容 UART，最高 115.2kbps（部分版支持 RS-422/485 配置）
  • 其他 I/O：PS/2 键鼠（早期版）、USB 1.1（部分版）、LPT 并口、看门狗定时器（WDT）、3×82C54 定时器
  • 显卡：板载 AGP SVGA 控制器（2～4MB SGRAM），CRT 输出 via P2 或面板 DB15（依机箱）
  • 供电要求：+5V（主）、+12V / -12V（可选，用于串口驱动等），典型总功耗 15～25W
  • 工作环境：0°C～+60°C（商用/工业级，部分扩展温版 -40°C～+85°C），5%～95% RH 非凝露
  • 安装尺寸：标准 6U VME（233.35×160mm 单槽），带导销/锁紧件
  • 操作系统支持：VxWorks、QNX、Linux（嵌入式）、Windows NT/2000/XP Embedded、Solaris（部分版）
  • 典型应用：GE Mark VI / Mark VIe 励磁与汽轮机控制柜 SBC、军用测试台、老旧 VME 数据采集系统主机



产品介绍

在 GE Mark VI 励磁柜升级时遇过原装 VMIVME-7750 挂掉后找不到货——现场实测发现 VMIVME-7698-345 插进同机箱 Slot 0 改 BIOS 引导顺序从 CF 卡启动，系统照跑且 PMC 扩展槽还能挂额外网卡，是性价比最高的延寿方案。（严格来说，7698 系列不同后缀 -140/-146/-345 的 CPU 主频和网口数量有差异，但 VME 背板寄存器和 BIOS 基本兼容；唯一要注意部分老版 -000 无 CompactFlash 插槽需外挂 IDE DOM，买前确认你程序镜像介质格式。）

采购决策很简单：这板子是 VME 系统的”大脑”，一旦损坏整个机架 I/O 全脱网。因 GE 已将该线转入 Abaco/Legacy 状态，全新原装基本断货，市面流通多为 NOS（未用老库存）或经 VxWorks 启动+内存压力测试认证的翻新品。坚决要求供应商提供上电跑码照片、CF 卡读写测试记录和 SN 核对，别买无测试散件——曾有客户贪便宜收到电容鼓包版，投运两周死机导致汽机保护切手动。

替换与升级建议

✅ 直接替换

  • VMIVME-7698-xxx 同后缀不同生产批次：完全互换，CF 卡/硬盘直插启动，建议先备份 OS 镜像及 BIOS 设置（CMOS 电池可能需更换）。
  • VMIVME-7698-345 ↔ VMIVME-7698-146（同为系统槽用途）：物理兼容，CPU/内存差异需确认你的应用软件有无最低主频要求（一般 VxWorks 无问题），组态无需改动。

⚠️ 软件兼容（需改配置/有限替代）

  • VMIVME-7750 / VMIVME-7807（更高主频版）：物理同 6U VME，BIOS 和网口 MAC 不同，OS 镜像通常需重新编译内核或更新驱动，属升级迁移而非现场直替，且价格高数倍。
  • VMIVME-3122 / VMIVME-4116（I/O 模块）：❌ 不能替代 7698——那些是 I/O 采集卡不是 CPU，插系统槽无法启动。

❌ 硬件不兼容

  • ABB AC 800M、Triconex 主处理器、Bently 3500 机架模块：架构完全不同，无法安装或替代。

此系列已 EOL（End of Life），建议按 1:1 留冷备。无 NOS 新件时仅选经上电+CF 启动+内存测试认证翻新品，并要求附 SN 与原标签照片。



常见问题解答 (FAQ)

  1. 这玩意是 CPU 板还是普通 I/O 卡？我机柜里写的是 VMIVME-3122 能互换吗？不能。 是 VME 机箱的系统控制器/CPU 板（插 Slot 0 或指定槽跑操作系统），VMIVME-3122 是模拟量输入卡。物理都能插进 VME 槽但功能完全不同，买错系统无法启动。
  2. -345 和 -146 后缀差在哪？我该买哪个？主要差在 CPU 主频（Celeron 366MHz vs 稍高）、网口数量及出厂默认内存。VME 背板、BIOS、CF 启动方式三者通用。除非你的应用软件明确要 >500MHz CPU，否则现场大多互通，建议按库存有货选。
  3. 支持装 Windows 或 VxWorks 吗？程序怎么灌进去？支持 VxWorks、Linux、Windows XP Embedded 等。通常用 CompactFlash/DiskOnModule 做系统盘，通过串口终端（HyperTerminal/TeraTerm 115200 8N1）进 BIOS 设 PXE 或 CF 启动，镜像由原厂或你的软件工程师提供——我们供货只保硬件，OS 授权需另行解决。
