描述
产品详情

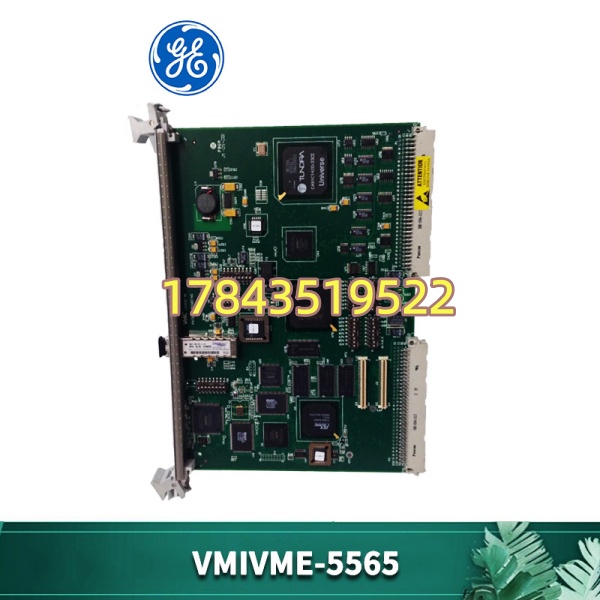

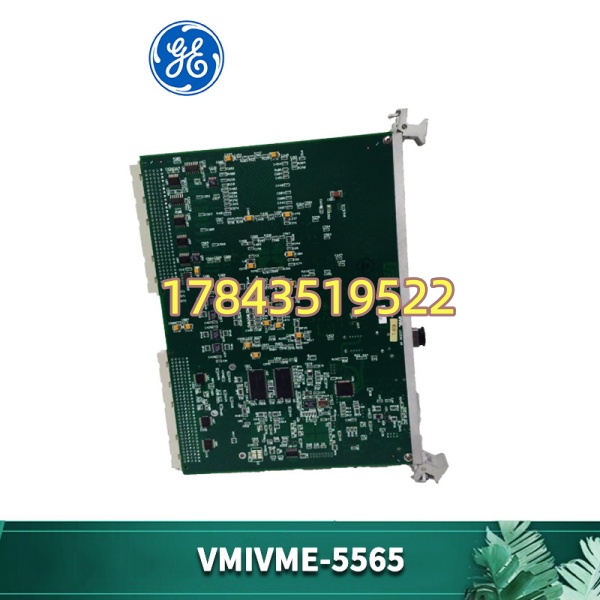

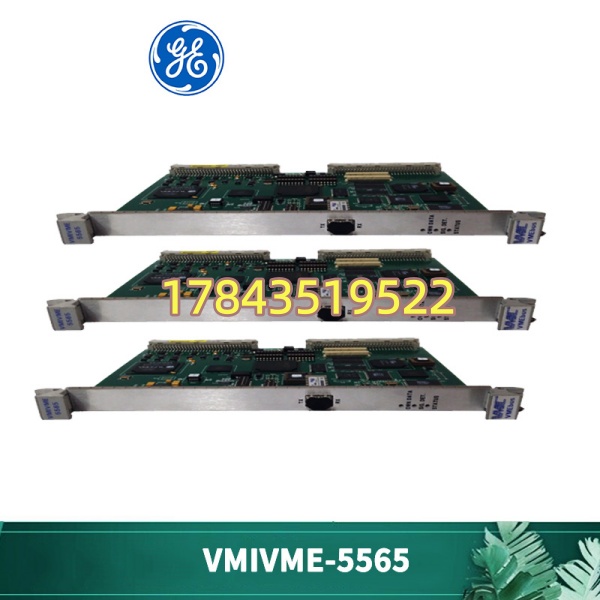

· 型号：VMIVME-5565（VMIVME-5565-010000 / -110000 等变体）
· 品牌：GE Fanuc / VMIC（现 Abaco Systems）
· 系列：VMIC Reflective Memory — 5565 Series（VMEbus 6U 版）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE VMIC VMIVME-5565 VMEbus Reflective Memory Node Card |
| 总线接口 | VME64（6U Eurocard，ANSI/IEEE Std 1014-1987，IEC 821/297），A32/A24 地址空间，D32/D16/D08 数据宽度 |
| 板载内存 | 64MB 或 128MB SDRAM（依具体订购号，部分版本支持 256MB），硬件写广播至全网 |
| 光纤接口 | 2 × ST 型 Duplex 光纤口（TX/RX），支持多模 MMF 850nm（≤300m）或单模 SMF 1310nm（≤10km） |
| 串行速率 | 2.12 Gbaud（光纤链路） |
| 网络吞吐 | 43 MB/s（4字节包）～170 MB/s（64字节包），冗余模式约减半 |
| 节点延迟 | <500 ns（节点间写传播延迟，典型 450ns） |
| 最大节点数 | 256 个节点/环（需唯一 DIP Switch Node ID 0–255） |
| DMA / 中断 | 支持 2 路独立 DMA 通道；4 级可编程网络中断（可向指定节点或广播） |
| 供电要求 | +5VDC（典型 0.7–1.0A），+12V/-12V（少量用于 RS-232 诊断口，依批次），典型功耗 ≈5W |
| 拓扑支持 | 光纤环形（默认）或星形（配合 VMIACC-5595 / 5565 集线器），支持节点旁路（Redundant Mode 跳线配置） |
| 工作温度 | 0～+65℃（工业级，强制风冷 ≥300 LFM），存储 -40～+85℃ |
| 湿度 | 5%～95% RH 非冷凝 |
| 物理尺寸 | 6U 单槽 VME（233.35 × 160 mm），前面板 LED：PWR / LINK / ERROR / ACT |
| 配套设备 | VMIACC-5595 反射内存集线器、VMIPCI-5565（PCI 节点）、VMIPMC-5565（PMC 节点）可混网 |
| 驱动支持 | VxWorks、Linux（专用内核模块）、Windows（Proficy/GFa 驱动），依固件版本定 |
产品介绍
（从核心数据驱动切入）在某联合循环电厂碰过一次 Mark VIe 多机架间数据同步异常——查了两天才发现是反射内存环上一个 VMIVME-5565 的光口收发光衰减导致偶尔丢包，VME 主机没报硬件故障但共享变量周期性跳变。换了块测试 OK 的旧卡立刻稳定。这就是 5565 的典型处境：它不像电源模块那样明晃晃亮红灯，老化往往先从光模块阈值漂移开始，隐蔽但致命。
严格来说 VMIVME-5565 是 VMIC 5565 系列里 VMEbus 形态的节点卡，与 PCI（VMIPCI-5565）、PMC（VMIPMC-5565）可混组同一反射内存环——只要节点 ID 不冲突、内存窗口映射一致。它的 TCO 优势在于：硬实时数据同步完全绕开 TCP/IP 协议栈，写入本地 SDRAM 即全网镜像，CPU 零干预；对仍运行 VME 架构的老旧仿真台、HIL 测试系统或 Mark VI 早期版本扩展机架而言，这是不可替代的确定性传播骨干。缺点是新原厂早已 EOL（GE IP 将该线出售给 Abaco 后逐步停产），市面只剩 NOS 和拆机翻新，采购必须带全功能测试报告。
应用场景与库存策略
反射内存环是”一荣俱荣、一损俱损”——任意节点光口故障或 SDRAM 位翻转都可能导致全网共享数据不一致，仿真台 HIL 模型发散或直接触发保护联锁。而 VMIVME-5565 交期若走正规渠道已无新件，二手渠道鱼龙混杂，买到暗病板子上线三个月挂掉的情况我见过不止一回。
- 燃气/蒸汽轮机控制柜 VME 扩展机架（早期 Mark VI / 仿真培训器） — 多机架间实时共享模拟量/状态字 → 建议按 每反射内存环备 1 块冷备件（N+1），归入 A 类 ABC 关键备件单独建账，注意与原环内存容量（64MB vs 128MB）匹配否则地址映射会乱。
- 航空航天 HIL 硬件在环仿真台 / 电力系统实时数字仿真（RTDS 类扩展） — 多节点同步仿真步长 μs 级 → 若环上节点 ≥4 个且停机损失大，建议集中备 1–2 块，并定期（每 2 年）抽检上电+光纤环回测试。
- 核电/军工训练模拟器 VME 集群 — 长生命周期运行（20～30 年）→ 强烈建议做 Last-Time-Buy 战略囤货（按 N+1～N+2 量），后续无直接 Pin-to-Pin 替代品，整机 VME 架构迁移成本远高于囤几块卡。
- 替代局限说明：Abaco 后续推过 PMC/PCIe 版反射内存（5565PIORC 系列）但不能直接替代 VME 槽位；整系统 VME→cPCI/PXI 迁移才可能彻底脱离 依赖，那属于大改项目不在本次讨论范围。
真实案例：西南某航空院所 HIL 仿真实验室，八节点反射内存环（含 3 块 + 5 块 PCI-5565）运行六年无异常。某次季度维护后开机报”Node Timeout”，逐节点旁路排查锁定一块 光口 TX 光功率仅 -18dBm（标称应 >-12dBm），显然 SFP 老化。库房无备件，淘宝淘了块号称测试 OK 的拆机件插上后节点能识别但大数据包偶发 CRC Error——后来退掉重找渠道要了带 RFMUTIL 全环回测试截图的才稳住。事后该室把 5565 全系列列入战略备件，按 N+1 采购封存防潮柜。教训：反射内存卡别只看”上电能亮”，必须跑大数据包环回校验光口和 SDRAM 完整性。
常见问题解答 (FAQ)
GE Intelligent Platforms 已将 VMIC 5565 VME 系列列为 Obsolete（EOL），原厂新件无货。市面流通基本是 NOS（New Old Stock，注意生产年代宜 ≤8～10 年）和拆机翻新（Refurbished）。采购必须要求卖家提供：①前后板高清照核对 VMIC/GE 激光印字；②上电自检 PASS 截图；③反射内存环回大数据包（RFMUTIL 或厂商诊断）无 CRC Error 报告。不接受仅”通电亮灯”就算测试合格。
Q2：停产了要不要 Last-Time-Buy？囤多少合适？
若你们系统还有 5 年以上运行预期且含 ≥2 块 ——现在就该 Last-Time-Buy，按 N+1（最少）至 N+2（关键仿真台建议）囤。二手市场存量逐年递减、价格年涨 20～40%，晚两年可能花三倍还买到暗病板。[请以 Abaco Systems / GE 最新 PCN 为准]
物理兼容同槽，但内存容量必须在反射内存环内取最小公共值——128MB 卡在 64MB 环里只使用前 64MB，反之若软件映射超 64MB 会越界。节点 ID 各自唯一即可混用不同后缀。建议整环统一容量版本避免配置歧义。严格来说 -110000 通常是 128MB 版，-010000 偏向 64MB，下单前核实你们现有环的配置（查原工程文档或软件读寄存器）。
不能。 是 6U VME 总线板卡，物理尺寸、背板引脚、VME 地址映射均与 PCI/PMC 版不同。但它们可在同一反射内存光纤环内混网——即你可以用 VMIPCI-5565 插工控机做其中一节点与 VME 机架里的 通信，只要节点 ID 唯一、内存窗口一致。VME 槽位空不出替代方案，只能再找 。
Q5：二手/翻新件到货怎么验才靠谱（不装机的情况下）？
①外观：电解电容顶部无鼓包，PCB 无熏黑氧化，DIP 开关无破损；②若有同型号 VME 机箱：插槽上电，连 VMIACC-5595 或直 LC-LC 环回光纤，跑厂商诊断工具做连续大数据块写读（建议 >10 万次循环）查 CRC Error Count = 0；③无 VME 机箱至少测 5V/+12V/-12V 引脚对地阻抗正常、面板 PWR LED 亮、光口有微弱红光（勿直视）。要求卖家留 6～12 个月保。
Q6：节点 ID 设错或光纤接反会怎样？
重复 Node ID 会造成反射内存网络数据冲突——轻则共享变量值异常跳变，重则整个环通信中断（各节点报 Timeout），这是现场最常见的人为故障。光纤 TX↔RX 反接（不交叉）一般 Link 灯不亮提示无链路，交换光纤即可，不会烧口。装前务必核对 DIP Switch 并与环内其他节点 ID 不重复，建议在卡边贴标签注明设定值。
