产品详情
· 型号：VMIVME-4140（原 VMIC 编号，常见带后缀如 VMIVME-4140-000 等）
· 品牌：GE Fanuc Automation / VMIC（现 GE Intelligent Platforms）
· 系列：VMIC VMEbus I/O Family — Analog Output Module
规格参数

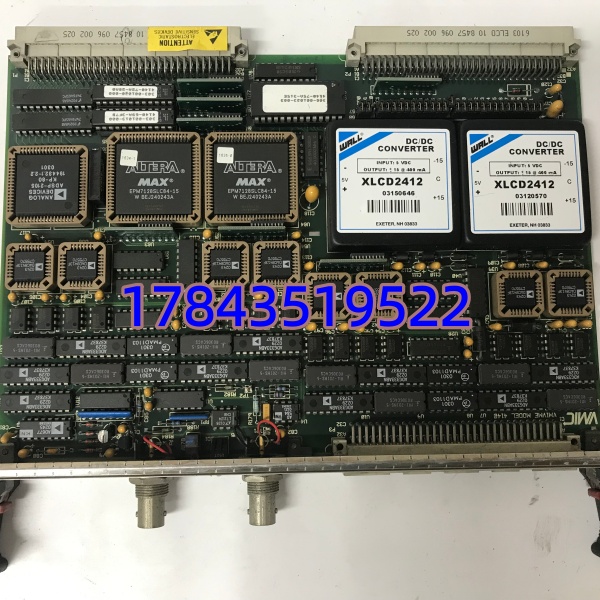

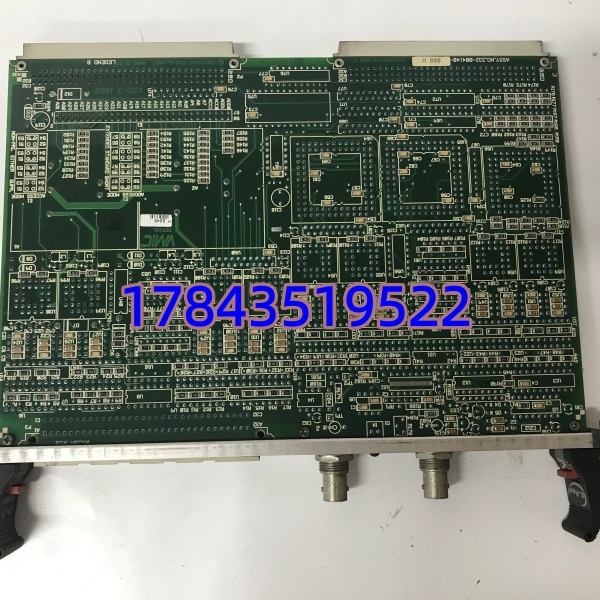

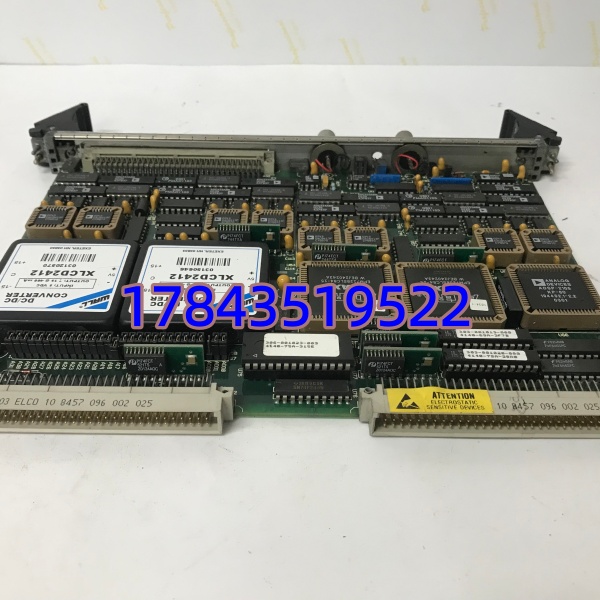

- 模块类型：VMEbus 模拟量输出(AO / DAC)模块，单宽 6U (160mm×233.35mm)
- 适用系统：GE Fanuc Series 90‑70 配 VME 机架、VXI 系统、各类基于 VME 总线的老 DCS/仿真平台
- 输出通道数：16 路独立模拟输出
- 输出信号类型：电压模式 ±10 V DC（标准），部分版本/跳线支持 0‑5 V、0‑10 V；电流模式 0‑20 mA / 4‑20 mA（依外置 I/U 电阻或版本，详阅手册）
- DAC 分辨率：12 位（二进制原码/补码可选）
- 输出建立时间：典型 < 10 µs（全量程步进）
- 输出驱动能力：电压输出 ±5 mA 典型；电流环需外部供电回路
- 输出更新方式：软件触发写寄存器立即更新，或可通过 D/A 控制寄存器设”Hold Last Value”
- 上电/复位行为：可预置安全值（上次写入值保持或用户定义默认值，依固件/EEPROM 配置）
- VME 总线接口：A24/D16 地址模式，支持 Short I/O / Standard I/O 空间访问，DTB 仲裁 Level 1‑7 可设
- 板上校准：各通道可通过软件偏移/增益校准寄存器微调（依具体 ROM 版本）
- 前面板：36 针 DIN 41612 C 型连接器（P2 常不用）或 50‑pin 扁平电缆 header（依版本），LED 指示模块 Selected / Active
- 工作温度：0 ～ +55℃（工业级，部分宽温版 －20～+70℃ 需核对）
- 供电：由 VME 背板 +5 V、±12 V（或 +15 V）供给，典型功耗 < 8 W
- 认证：CE（部分批次），符合 VITA VMEbus 规范
产品介绍
VMIVME-4140 是 VMIC 经典的老牌 VME AO 卡，在 90‑70 PLC 配 VME 扩展机架、航空发动机试车台数采、核电老 DCS 里很常见。它把 VME 主 CPU 下发的数字量经 12 位 DAC 变成 ±10 V（或电流）送给现场仪表、记录仪或模拟量给定回路。板载有保持寄存器，写一次值持续输出直到被新值覆盖，上电默认保持最后写入值或预设安全值——这点对停机后再启动很重要，避免输出毛刺误动设备。
有一点要注意：这是停产老件，现在只能找测试合格的拆机件。买之前确认你系统用的是 VME 机架 + GE Fanuc 90‑70 VME CPU（IC697CPUxxx + IC697CHSxxx）或兼容 VME 主机，确认跳线设置匹配现场需要的电压/电流范围。若原系统用的是 GE 90‑30 本地插槽 AO（IC693ALG392 之类），这卡不能互换。
应用场景与行业案例
老 VME 系统最怕 AO 卡某通道漂移导致模拟给定慢慢偏掉——比如汽轮机旁路阀给定从 50% 漂到 62%，操作员还以为是正常波动。换上校准过的 VMIVME-4140 并重新做通道标定能解决，比整机架升级便宜太多。
典型场景：
- 电力 — 老 GE 90‑70 系统汽机旁路/DEH 模拟给定：VME 机架插此卡驱动电液伺服阀放大器 ±10 V。
- 航空航天 — 发动机试车台模拟量激励信号源：16 路同步刷新给传感器仿真器提供激励电压。
- 冶金 — 老 DCS VME 前端 模拟量输出至记录仪/大屏：停产多年只靠备件维持。
- 科研装置 — 粒子加速器老控制站 VME AO 刷新型号难获原厂支持：拆机件续命。
真实案例：
某电厂 #1 机 DEH 系统（GE 90‑70 + VME 机架），#2 调门给定通道输出比指令偏大 3%，热控查半天以为伺服阀零偏漂了。我让他们量 VMIVME-4140 输出端——空载电压已偏大，确认是第 7 通道 DAC 线性度超差（老卡常见）。库房翻出一块测试校准好的 VMIVME-4140-000，停机窗口断电拔出旧卡（注意先记录所有 DIP 开关/跨线位置！），按原跳线复原插回，上电后在 ToolboxST / LM90 里做 AO Channel Calibration，偏差消失。老师傅感慨：”早说这卡能单独换，去年差点被 EPC 忽悠整体改 PLC。”提醒：换卡后务必重校零满度，别直接信任旧标定值。
常见问题解答 (FAQ)
A：不支持热插拔。VME 总线模块带电插拔可能损毁背板或卡上缓冲器件，必须在系统完全断电后更换。换完上电确认 VME 地址跳块（ rotary switch / DIP）与原卡一致，否则 CPU 找不到 AO 基地址。
Q2：和 GE 90‑30 / 90‑70 本地插槽 AO（IC693ALG392 等）通用吗？
A：不通用。 是 VME 总线卡，须插 VME 机架（IC697CHS750 等）经 VME 背板与 CPU 通讯；90‑30 扩展槽或 90‑70 本地槽位用 IC69x 系列模块，物理尺寸、总线、组态软件都不同，不能互换。
Q3：程序/组态会丢吗？换卡要重下装逻辑？
A：控制逻辑和硬件配置存在 90‑70 CPU 里。只要新卡 VME 地址（Slot Address DIP/旋转开关）与原卡一致，CPU 上电后自动识别，不需重下逻辑。但建议进入编程软件（LM90 / Proficy Machine Edition）做 AO 通道校准，因为每块 DAC 零点增益微不同。
Q4：输出是电压还是电流？4‑20mA 直接出吗？
A：标准板 ±10 V 电压输出直接出；0‑20mA/4‑20mA 需外部 I‑U 转换电阻或配 VMIC 外置变送器/端子板（如 VMIVME-4011/4012 配套 TB），部分特殊版本板载电流输出但较少见。买前核对原系统端子板型号确认现场接线预期。
