产品详情

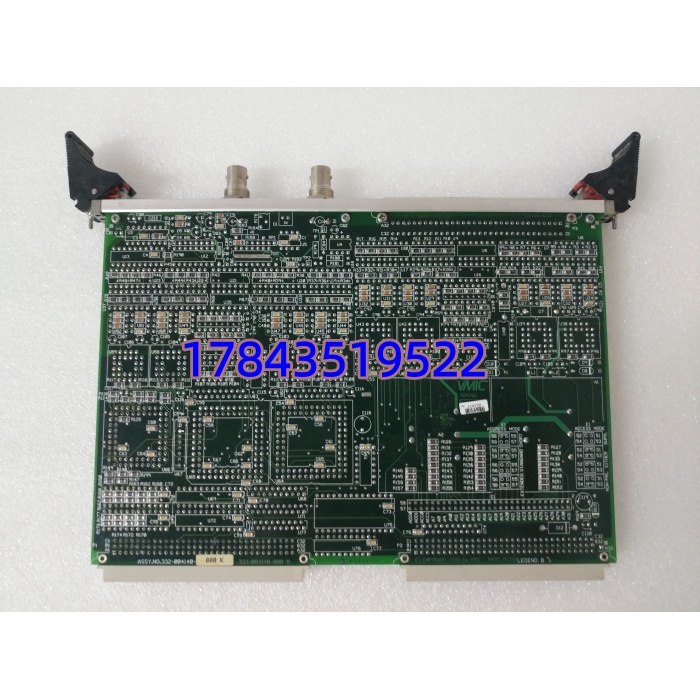

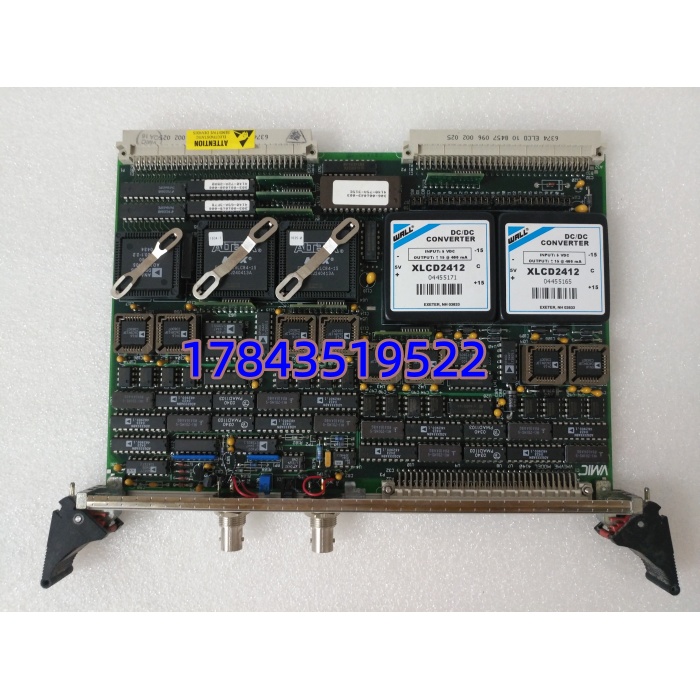

· 型号：VMIVME-4140（常见订货变体 VMIVME-4140-001 / -002）
· 品牌：GE Fanuc VMIC / Abaco Systems（Legacy）
· 系列：VMIVME Series — VMEbus Analog Output Board
规格参数
- 产品类型：VMEbus 6U 模拟量输出模块（Analog Output / DAC Board）
- 模块型号：VMIVME-4140（后缀定义 I/O 接口/固件，如 -001 = 带 50pin 扁平电缆头，-002 = 带 D-sub 等，以原机为准）
- DAC 分辨率：12 bit（部分文献标 12/14bit 依具体版本，主流为 12bit 每通道独立 DAC）
- 输出通道数：常见 16 ch 或 32 ch 版本（32ch 为每通道独立 DAC 非时分复用，依板载芯片版本，采购核对原柜内实物）
- 输出电压范围：软件可选 ±10V、±5V、±2.5V、0–10V、0–5V、0–2.5V（依版本支持）
- 输出电流能力：最大 10 mA 源/吸（典型 5 mA 推荐负载）
- 输出阻抗：≈ 0.8 Ω
- 更新方式：双缓冲，支持软件写触发或外部 SYN 信号同步更新（所有通道同时刷新，关键用于多轴同步）
- 自动校准：上电复位或软件命令触发自动偏移/增益校准，系数存于板载 RAM/EEPROM
- 板级自检(BIT)：上电自动运行，结果可读状态寄存器；前面板 LED（CAL/PASS/FAIL 或 RUN 依版本）
- VME 接口：兼容 VMEbus Rev C.1 / VME64，A16/A24/A32 地址空间可跳线配置，DTB 从设备(Slave)
- 前面板接口：模拟输出经 50pin IDC 或 D-sub（依后缀），通常需配 TB 端子板（如 VMIVME-4116TB 之类）
- 供电要求：背板 +5 VDC（典型 2–4 A 满载依通道数）、±12 VDC 或 ±15 VDC（基准及模拟级）
- 工作温度：0℃ ～ +55/60℃（工业级，部分宽温筛选版可达 -40～+85℃，以标签为准）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH，非冷凝
- 尺寸：标准 6U VME Eurocard — 160 mm(H) × 233.35 mm(D) × ~20 mm(W)，单槽
- 安规/标准：符合 VMEbus ANSI/VITA 规范，CE
- 配套端子板：依现场接线通常配 VMIC TB 系列（50pin IDC→螺丝端子，如 VMIVME-4116TB 或定制），严格来说不同后缀版本 I/O 连接器定义略有差异，替补须核对原系统所用端子板兼容性
产品介绍
在某透平机械试验台碰过——VME 机箱里 VMIVME-4140 驱动燃油调节阀和导叶角度给定，运行八年某天标定发现 Ch8 输出漂移超 3%（板载 EEPROM 校准系数位翻转），试验数据作废重跑浪费半天。这卡是 VME 架构里典型的”静默节点”：它不主动报警，只按主机写寄存器出模拟电压，一旦 DAC 线性度劣化或被静电打坏通道，下游伺服/放大器跟着跑偏，故障隐蔽。
它的优势是每个通道独立 DAC + 同步刷新触发——32 通道可同时跳变而非扫描式更新，这对需要相位对齐的多轴模拟给定很重要。原厂（Abaco）将 VMIC 老代 AO 卡归入 Legacy/EOL，新设计推 PMC/XMC 或 cPCI 方案，在役 VME 系统躲不开。市面流通多为欧美 NOS 及拆机测好，采购必要求全通道 DAC 线性扫描测试（0/25%/50%/75%/100% 量程输出电压记录）+ 自动校准通过截图 + 配套端子板兼容性确认。按 ABC 分类——若用于主试验台标定或核电老线模拟驱动归入 A 类，建议每 VME 机箱或每 2–3 面同类机架备 1 件 Buffer Stock；纯记录用途可 B 类厂级共享。TCO 算的是一次试验数据作废或老线模拟驱动丢失导致的停机/重标定成本。
应用场景与库存策略
VMIVME-4140 故障征兆：某通道输出恒 0V 或满幅、所有通道”冻结”不随寄存器变化（VME 从设备未响应）、前面板 CAL FAIL LED 亮、上电自检不通过。
- 核电/军工 老线 VME 架构模拟量驱动（燃油/导叶/激振台给定）→ 若单卡挂关键模拟给定→建议每 VME 机箱备 1 件冷备（Cold Spare），存防静电袋贴后缀标签及配套端子板型号，每 2 年抽检上 VME 机架读 ID 寄存器+跑 DAC 扫描验证。
- 航空发动机试车台/风洞 DAQ 多通道模拟输出（波形回放/标定源）→ 关键试验数据依赖→建议按 N+1 Last-time-buy 锁定至少 1 件，剩余服役 >5 年多锁 1 件（VME 老件存量收紧快）。
- 已规划 VME→PXI/cPCI 迁移→ 可只备 1 件过渡，余预算投入新架构改造（注意新平台需重新开发 AO 驱动及标定）。
- 二手/翻新件验收→ 索要：① 序列号及完整后缀标签微距照 ② 插原 VME 机架读 Board ID Register 通过 + 全通道 0–±10V 线性扫描电压记录（Fluke 8846 类）③ 自动校准 PASS 截图，拒收金手指严重氧化或 EEPROM 校验失败件。
真实案例：某科研院所航发试车台，VME 机箱 （-001 版，32ch）给燃油流量调节阀及可调导叶作 0–10V 模拟给定。某次大修除尘后上电 CAL LED 红色——板载基准电压源老化致所有通道增益偏移 +8%。因库房无同后缀备件原厂早已 EOL，从渠道调 NOS 件等了 12 天，期间试车台降级只用机械备份手动给定。事后按 ABC 归入 A 类——向可靠渠道签 2 件同完整后缀（-001）冷备入库（其中 1 件做年度上 VME 机架读 ID + DAC 扫描验证），另核查配套 TB 端子板型号确保即插即用。后来另套老线同型卡遇静电损坏，拆封冷备 25 分钟恢复试验。
