产品详情
· 型号：VMIVME-3122
· 品牌：VMIC / GE Fanuc Embedded（现 Abaco Systems）
· 系列：VMIC VMEbus Analog Input Series（应用于 GE Speedtronic VME 架构数据采集层）
规格参数
- 产品名称：VMIVME-3122 High-Performance 16-Bit Analog-to-Digital Converter Board
- 总线标准：VMEbus ANSI/IEEE Std 1014-1987，D16/D32 DTB Slave，支持 A16/A24/A32 地址空间
- 模拟输入通道：可配置 16/32/64 通道（依 Option 后缀），支持全差分或单端模式
- A/D 分辨率：16 bit（无丢码），典型精度 ±0.05% FSR，非线性 <±0.005% FSR
- 输入电压范围（跳线/寄存器选）：±10 V、±5 V、±2.5 V、0–10 V、0–5 V DC
- 可编程增益：×1 或 ×10（全局或逐通道，复位默认 ×1）
- 最大总扫描速率：高性能版 100 kHz（标准版 50 kHz），单通道 ≈总速率÷激活通道数
- 输入阻抗：>1 MΩ（差分），典型 5 MΩ ‖ 50 pF
- 共模抑制比 CMRR：>80 dB @ 50/60 Hz（增益 ×10 时典型 100 dB）
- 过压保护：±35 V DC 持续，±80 V 瞬态（1 s）
- 数据缓冲：板载 1024 字双端口 RAM，支持 Mid-scan / End-scan 中断及 DMA 传输
- 触发模式：软件触发、外部触发（P2 连接器）、间隔定时器触发
- 扫描模式：自动连续扫描（AutoScan）、单次扫描（Single Scan）、随机访问
- 背板供电：+5 V DC（逻辑，典型 1.2–1.8 A）、±12 V DC（模拟前端，各 <150 mA），总功耗 <7 W
- 前面板指示：PWR（电源）、BUSY/STATUS LED（依固件版本）
- 物理尺寸：标准 6U VME Eurocard，160 mm × 233.4 mm × ~20 mm，单槽宽
- 工作温度：0 °C ～ +55 °C（工业级宽温某些版本标 0～+65 °C），存储 -40 ～ +85 °C
- 连接器：P1/P2 VME 背板 J1/J2；现场模拟信号经 96-pin DIN（或 64-pin，视 Option）接 VMIC 信号调理端子板
- 认证：CE、UL、符合 VMEbus 规范（具体以板卡铭牌为准）
产品介绍

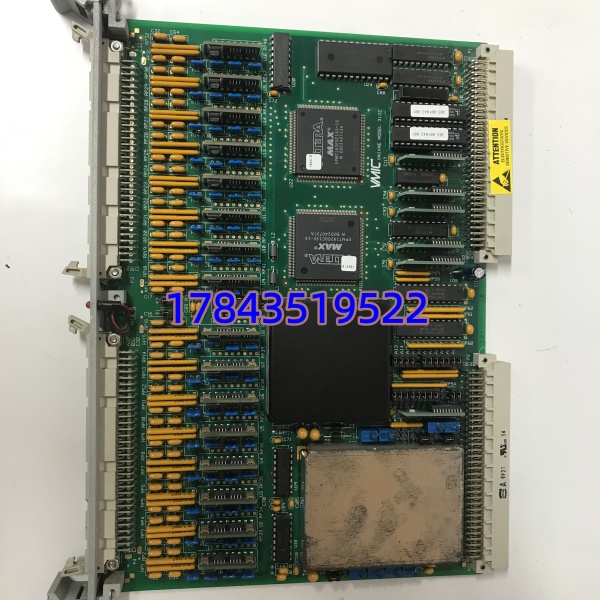

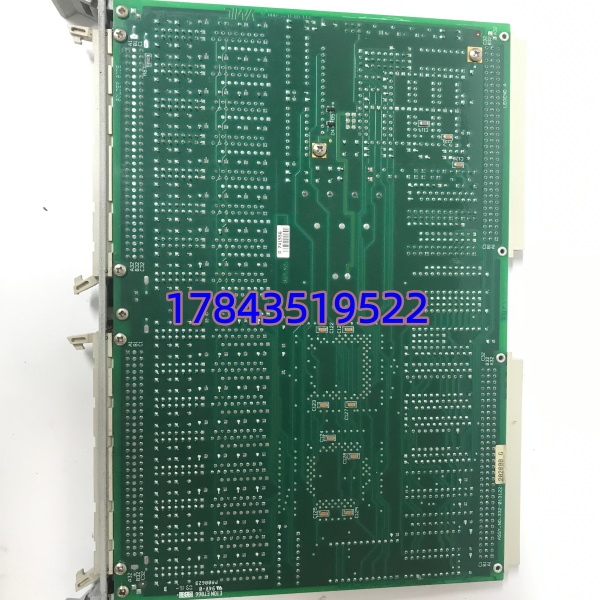

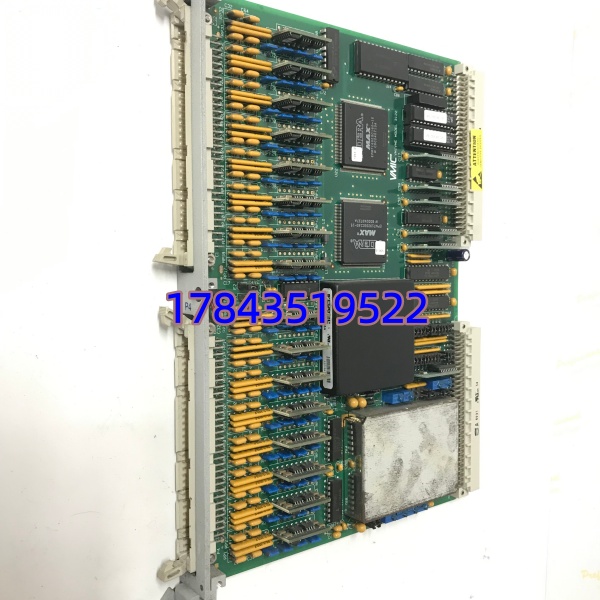

VMIVME-3122 是 VMIC 经典 6U VME 模拟量输入板，专给基于 VME 总线的老式集散/汽轮机控制系统（GE Mark IV/V 早期 VME 层、励磁系统、试验台数采）提供高精度慢变模拟量采集——温度、压力、电压电流变送器输出经信号调理板进来，这块卡做 16bit 逐次逼近 A/D，结果放双端口缓冲让 VME CPU 通过 DMA 或中断读取，几乎不占主机轮询资源。
跟普通 PCI 采集卡不同，它靠 VME 背板寻址，早期 GE Speedtronic 和 Alstom/ABB 老 VME 系统里常能看到。有一点要注意：它本身不带信号调理——现场须配 VMIC 对应 AI Termination Board（如带隔离放大器或 TC 冷端补偿的 TB），直接灌 4–20mA 需经 250Ω 取样电阻或外置隔离栅转电压。板卡停产多年，现在基本靠拆机件或 Abaco 剩余库存，换件后建议在 VME BIOS/应用层做一遍零点和满度校验。
应用场景与行业案例
我在现场处理过一回：老 125MW 机组励磁 VME 机架报”AI Channel Drift”，查是 VMIVME-3122 板载基准电压源老化导致所有模拟量通道整体偏移 2%。临时从备件柜翻出测过的拆机件原位替换（同后缀 -000），上电 VME 自检 PASS，做三点标定后偏差消失，没动任何接线。
典型场景：
- GE Speedtronic Mark V 早期 VME 扩展层：采集轴承温度、润滑油压、发电机电压电流等慢变过程量，与主保护 TMR 回路分开降低扫描负载。
- 大型同步发电机励磁系统：VME 控制柜用 VMIVME-3122 采 PT/CT 二次电压（经分压/变换）、励磁电流反馈，参与 AVR 运算。
- 老旧试验台/水力机组监测：保留原 VME 架构不愿整体改造，只换 AI 板维持数采功能。
- 冶金轧机辅机监控：接 VMIC 信号调理板采集直流电机电枢电压/电流趋势。
真实案例：北方某自备电厂 #3 机 Mark V 控制系统，运行十五年后出现”轴承金属温度突升报警”多点同时跳变但就地无异常——查是 VMIVME-3122 某批次电容漏电引起基准漂移。因原厂已 EOL，采购渠道淘到同后缀 -000 拆机件，先在本体测试台跑 24h 温循确认通道线性度 OK，停机窗口 15 分钟换板、重做软件 Offset Calibration，报警消除。老师傅感慨：”这种 VME 老卡早就不产了，有一块测好的冷备比啥都强。”
