描述
产品详情

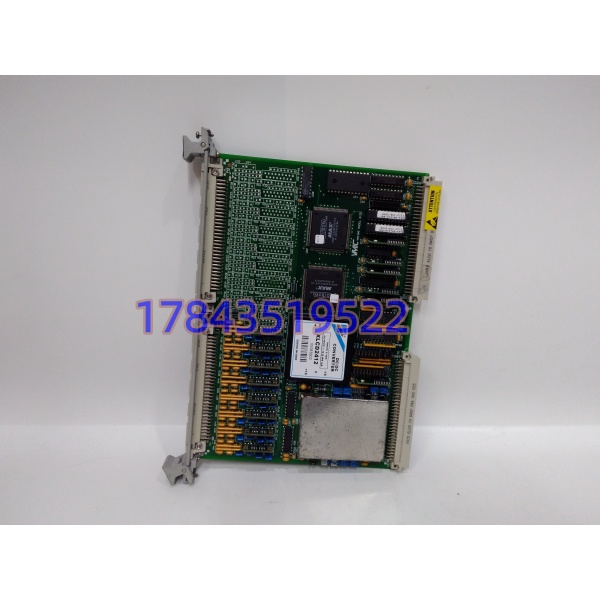

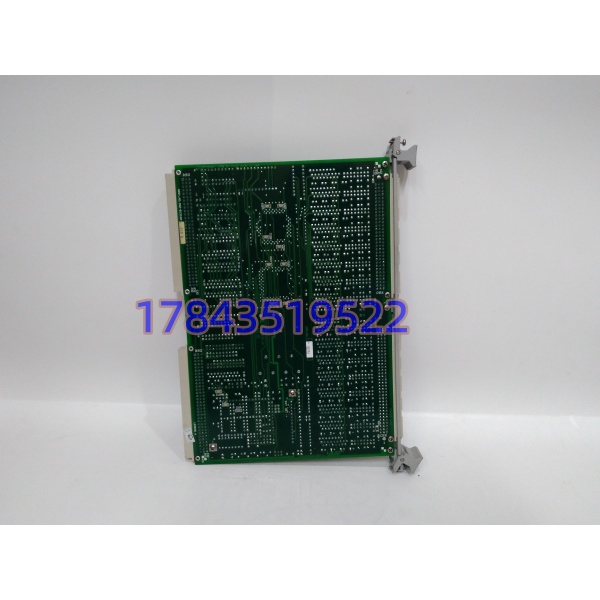

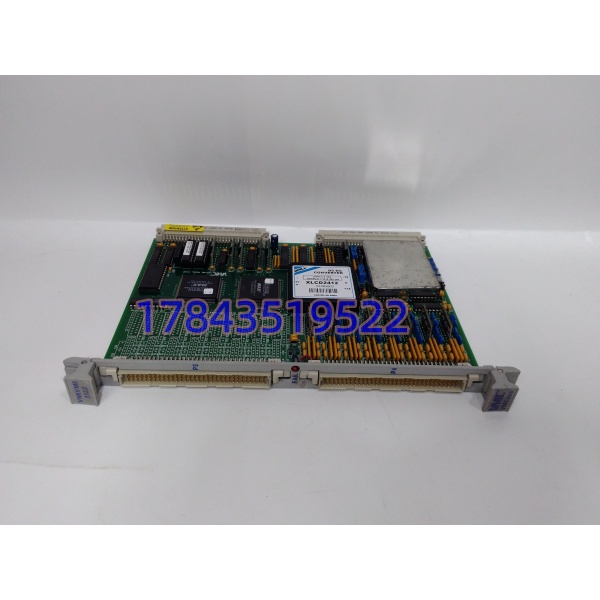

· 型号：VMIVME-3122-210（VMIVME3122）
· 品牌：GE Fanuc / VMIC（现归 Abaco Systems）
· 系列：VMIC VMEbus 3122 模拟输入板（32 通道差分版）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 通道配置 | 32 路全差分（非单端），可跳线切 16/64 变体 | -210 后缀对应 32 差分+特定 PGA 选项，以板面白标为准 |
| ADC 分辨率 | 16 位（含符号） | 非线性 <0.01% FSR |
| 量程 | ±2.5 / ±5 / ±10 / 0–5 / 0–10 V 跳线或软件 PGA x1/x10 | 4–20 mA 需外置 250Ω shunt 或 TB 调理 |
| 扫描速率 | 381 Hz–100 kHz 总扫（高性能选件），标准版至 50 kHz | 单通道=总扫/32 |
| 输入阻抗 | >1 MΩ 差分 | CMRR >80 dB @ 50/60 Hz |
| 过压保护 | ±35 V 持续 | — |
| 隔离 | 通道间及通道↔VME 背板光电隔离 | 1500 VAC 级（依变体） |
| 总线 | VME A16/A24/A32 地址，D16/D32 数据，DMA+IRQ | 6U Eurocard 单槽，P1/P2 连接器 |
| 板载缓冲 | 16–1024 字双端口 RAM | 支持自动扫描/突发/外同步 |
| 供电 | VME 背板 +5 V（典型 1.5 A）+12/-12 V（调理用），<7 W | 无外置电源口 |
| 状态指示 | 前面板 PWR / RUN / SCAN / ERR LED | — |
| 机械 | 233.4×160×20 mm，约 0.48 kg | 1HP 单宽 6U |
| 温度 | 商业级 0–55℃，宽温/军温变体 -40~+85℃（存 -40~+85℃） | 买前核板面温度等级白标 |
| 生命周期 | GE/Abaco 已将 VMIC 3122 列 Legacy，新货停出，NOS/拆机流通 | 防改丝印、防拿 3113A 充数 |
产品介绍
从维护者视角切：这块板最容易被采购按“VMIVME-3122”搜到三种假身——某页写成 Pentium III 单板计算机，某页写成 8 口工业以太网交换机，还有写成 32 点 24 VDC 数字 I/O 的，全错。真身是 VMIC 3122 家族的 32 差分 AI 扫描卡，干的事是把汽机轴承振动、励磁机定子温度、阀位 LVDT 这些模拟量在板卡上扫完直接 DMA 进 VME 主机，CPU 不轮询。在某个电厂 ALSTOM 汽机控制柜项目里碰过：原柜 3122-210 的 Ch17 差分输入温漂到 0.8%FS，趋势系统把 3 号瓦振动伪报超限，停机降负荷查了一班；换 NOS 板后零点回 ±0.05%FS 内。它值钱不在 32 个通道数，在“16 位+差分+光隔”这三件套在 VME 老柜里没几个原厂替身。
严格来说，VMIVME-3122 系列在 Abaco 产品树里已归 Legacy/Discontinued，-210 选项后缀代表特定增益与 P2 引脚定义，买 NOS 必须拍旧板白标（含 -210 及下方小字 Option 码）比对，不能只认 VMIVME3122 丝印。TCO 算下来，VME 主控柜每柜备 1 件同后缀 NOS 做 buffer，比停柜改 PCIe 采集（停机 1–2 周+VME 应用重写）划算一个数量级。替代方向是 Abaco VMIVME-3113A 或 PCIe 桥接，但 3113A 扫描时序和双端口缓冲地址映射不同，老 VME 程序直接插会丢 IRQ，别信“插上兼容”。
应用场景与库存策略
VME 模拟输入板坏起来是“数据渐腐”型：不是全断，是某几路温度慢慢漂，趋势库里轴承温度曲线像喝了酒，等保护定值触发跳机已经晚了。VMIVME-3122-210 归 ABC 里的 A-/B+ 类——单价万级、故障低频、但缺它过程量可信度归零。
- 火电/核电汽机监测（轴承振动、缸温、差胀 32 路差分同采）：非它不可（VME 老柜原生 AI 路径）；建议每 VME 机箱备 1 件同后缀 NOS 冷备，主辅机箱按双备。
- 军工/航发试车台（应变+热电偶混合扫描）：可用拆机整新件；建议试验中心共享 1 件，不单列单机。
- 老 GE Fanuc 90-70+VME 前端采集延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS；别拿 VMIVME-3113A 硬代，IRQ 向量和双端口基址要改 BSP。
- 宽温/舰载环境：必须核板面白标温度等级（-40~+85℃ 宽温变体），商业级 0–55℃ 版不能替；封存前拍白标+Option 码同框。
- ROI 口径：备件 0.8–1.5 万块，一次误跳机或试车数据作废损失 20–50 万，囤一件回收比 1:15 以上。
真实案例：某汽轮机制造厂 2025 年出厂试验台，VME 柜内 VMIVME-3122-210 的 ERR 灯偶闪，SCAN 率从 100 kHz 掉到 60 kHz，振动阶次分析里 2 倍频幅值飘。仪控员第一反应是改采样程序，折腾两天发现是板载双端口 RAM 校验错（老 SRAM 漏电）。库里只有一块标 VMIVME3122 但无 -210 后缀的 NOS，插上 VME 枚举正常但 P2 上两路励磁温度通道反相——Option 码不对。从沈阳同行调一块白标带 -210 的 NOS，核对 BSP 里双端口基址 0xFA0000 一致，停机 40 分钟换板恢复。事后该厂把“完整后缀+Option 码+双端口基址存档”写进备件规范。
