产品详情

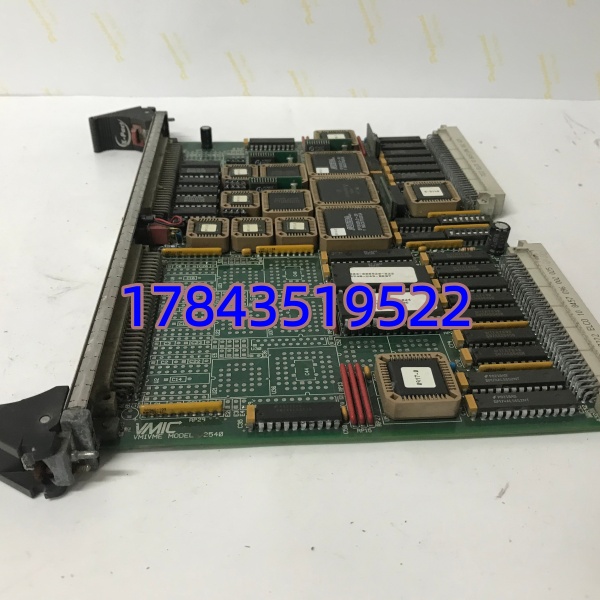

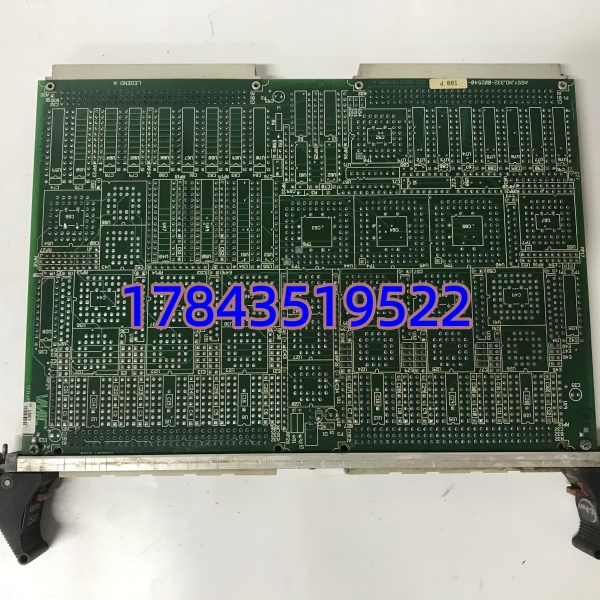

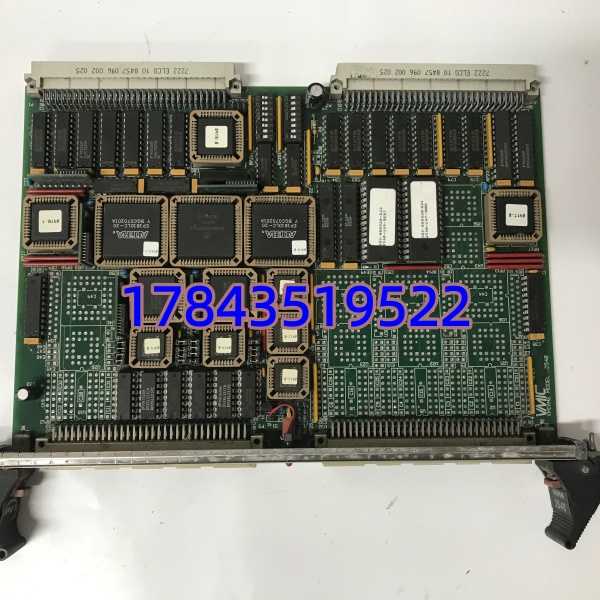

· 型号：VMIVME-2540（原厂完整型号带选项后缀，如 VMIVME-2540-200）
· 品牌：GE / VMIC（现归属 Abaco Systems，原 GE Fanuc Automation）
· 系列：VMIC VMEbus 智能计数器/控制器模块（ICC Series）
规格参数
- 产品名称：VMIVME-2540 Intelligent Counter/Controller Module（智能计数器/控制器）
- 总线标准：VMEbus 6U 单槽，A32/A24 地址空间，D32/D16/D8 数据宽度，VME 从设备（Slave）
- 板载处理器：Motorola 68HC000 @ 15 MHz（独立管理计数逻辑，不占用主机 CPU）
- 本地内存：128～512 KB SRAM（依版本，部分带电池备份 SRAM 选项）
- 计数通道：最多 24 路独立通道，由 6× AM9513A STC（System Timing Controller）驱动
- 计数精度：32 位无符号计数器，最大计数值 4,294,967,295（≈4G 事件）
- 计数/测量模式：事件递增/递减计数、门控计数、频率测量（最低 ≈1.16 mHz～2.5 MHz）、周期/脉宽测量（400 ns～8.59×10⁶ s）、正交编码器 A/B/Z 相位置解算（x1/x2/x4，最高 ≈1 MHz）
- 脉冲生成：方波/脉冲序列输出 0.0076 Hz～2.5 MHz，可编程占空比与 N 脉冲模式
- 输入信号类型：RS-422 差分输入（兼容单端 TTL/CMOS），±25V 共模范围，50mV 滞回
- 离散输出：24 路 TTL/CMOS 可编程输出，每通道 ±10 mA 驱动能力
- 供电电压：+5 VDC（VME 背板 P1），典型功耗 8～20 W（依配置）
- VME 接口：64 KB 内存映射窗口，支持 VME 中断（周期性 0.0076 Hz～1 kHz）、DMA
- 隔离保护：I/O 通道光耦隔离（典型 3750 VDC），4 kV ESD 保护
- 看dog：双硬件看门狗，异常时自动复位
- 工作温度：商业级 0～+60℃，部分工业/军用宽温版 -40～+85℃（需核对具体后缀）
- 尺寸：标准 6U VME，233.4 × 160 mm（H × D）
- 状态：已停产（EOL/RPP），备件市场流通
产品介绍
VMIVME-2540 是 GE VMIC 经典的 VME 智能计数器模块，简单说就是插在 VME 机箱里的”独立高速计数引擎”——板载 68HC000 跑自己的固件，接管正交编码器解码、高频脉冲计数、频率/周期测量和脉冲序列生成，主机只需通过内存映射读写寄存器。常用于老式 GE Mark V/VI 仿真测试台、航空发动机试车台数据采集、老产线的高速零件计数或旋转机械转速测量。
有一点要注意：这板子后缀（-000、-200 等）代表 I/O 连接器配置（P2/P3 有无引出）、内存大小及温度等级，功能基本兼容但跳线设置和 Firmware ID 可能有差异，换板时最好带原系统配置文档核对跳线块（W1~Wn）。另外它依赖 VME 背板 + 主机（通常是 VMIVME-769x 系列或 MVME 处理器）配合，单独通电无显示也无意义。
应用场景与行业案例
VME 系统里如果用软件轮询做高速计数，CPU 早被拖死还丢脉冲。VMIVME-2540 的 32 位硬件计数器在 10MHz 级脉冲下也不丢数，这是它存在的理由——特别是正交编码器位置跟踪，板子自己算累计位置、方向、过零，主机只读结果。
- 能源/电力试验台：燃机试车台转速/振动信号高速计数与频率分析，接入 VME 架构数据采集系统。
- 军工/航天测试：导弹舵机测试台正交编码器位置反馈、脉冲触发同步采集。
- 老产线改造：高速包装/纺织机械零件计数（>100 kHz 脉冲），替代老掉牙的外置计数器。
- 科研/高校：粒子加速器束流脉冲计数、物理实验时间标记采集。
真实案例：北方某航发所老试车台 VME 机箱报”Counter Ch.3 Loss Sync”，查是 VMIVME-2540 上一片 AM9513A STC 芯片热老化导致正交解码偶尔丢脉冲（A/B 相 500kHz 编码器）。原厂早已 EOL，从备件商淘到一块测试良品 -200，核对跳线与原板一致后直接插拔更换，上电 VME 自举识别，Toolbox 重加载配置后编码器计数恢复稳定——整个过程停机不到 20 分钟。老师傅说：”这板子只要跳线对、固件版本兼容，插上就能用，比换整套 VME 机架省太多。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能运行中更换？
VME 标准 6U 板卡理论可热插拔但强烈不建议在运行系统上带电拔插——可能触发 VME 总线仲裁异常导致整个机箱 I/O 挂死。正确做法：停机→断 VME 机箱电源→更换→上电自检。
Q2：不同后缀（-000 / -200 / -300）能混用替代吗？
多数情况下可以，前提是 I/O 连接器定义（P2/P3 是否带信号）和跳线配置匹配你的端子板（VMIACC 系列）。功能内核相同，但某些版本 Flash 内 Factory Config ID 不同，极少数老软件会校验——换完进系统核对通道使能状态，必要时照原板重设跳线块。
Q3：需要和什么配套使用？单独能工作吗？
必须插在 VME 背板，配合 VME 主 CPU（如 VMIVME-769x、Motorola MVME 系列）及对应端子板（VMIACC-xxxx 过渡板或直接 P2 线缆）。板载 CPU 独立跑计数逻辑，但初始化和参数配置靠主机通过 VME 总线下装。
Q4：二手件怎么验货？
目检无烧痕、电解电容无鼓包（老板子电容是通病）；上 VME 机架后主机应能扫描到板卡 Base Address；运行厂家诊断程序（GE VMIC ICC Diag）做各通道计数/频率测试。要求卖家提供上机测试截图及跳线位置照片。
Q5：停产了有没有直接替代的新品？
GE/Abaco 已无直接 pin-to-pin 新品，替代方案通常是找 NOS（New Old Stock）或经测试二手件。新系统设计可考虑 Abaco VME-ISM 系列或 cPCI/PXI 计数器卡，但需重新开发驱动——老系统不建议改架构，备一块足矣。
