描述
产品详情

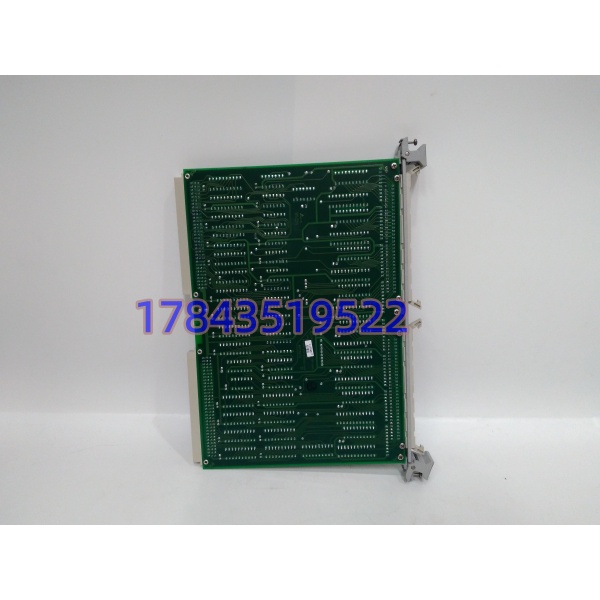

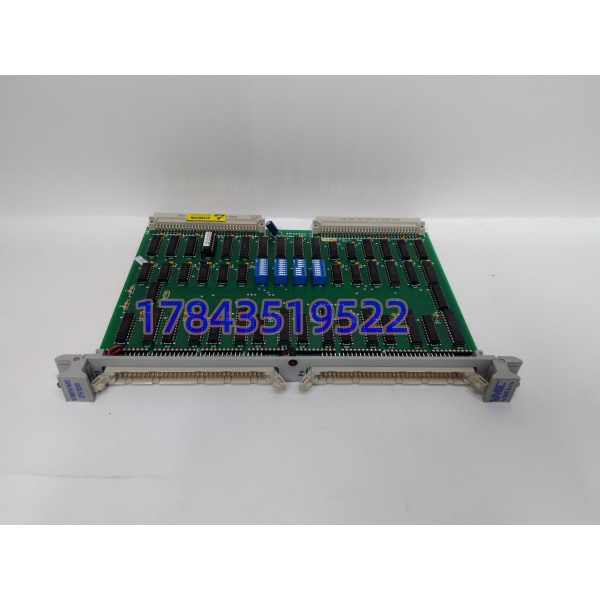

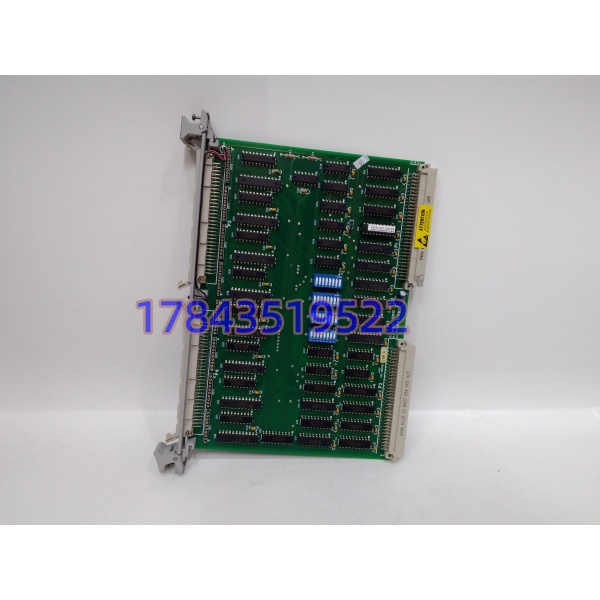

· 型号：VMIVME-2510B-100（VMIVME2510B）
· 品牌：GE Intelligent Platforms / VMIC（现 Abaco Systems）
· 系列：VMIC VMEbus Digital I/O（VME-2510B 系列）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 总线 | 6U VMEbus，ANSI/VITA 1，兼容 A16/A24/A32 | 支持 8/16/32-bit 传输 |
| 通道组织 | 64 位 I/O，分 8 个 8-bit 端口 | 每端口方向独立软配（输入/输出） |
| 逻辑电平 | TTL 5V，可选推挽或集电极开路（订货选项） | 灌 64mA / 源 15mA 每通道 |
| 寻址 | 板载 DIP 设 CSR 与 I/O 基址，控制/数据寄存器分开译码 | 避免同柜多板地址撞车 |
| 连接器 | 双 64-pin DIN 41612（P1/P2 或 P2/P3 依背板） | 高振防松，非螺钉端子直出 |
| 内置测试 | BIT 逻辑，支持离线/在线回读输出、Fail LED | 上电复位亮，诊断过灭 |
| 隔离 | 通道-VME 间无光隔（TTL 直驱），共模靠柜内设计 | 采购别把它当继电器隔离板用 |
| 供电 | VME 背板 +5VDC，峰值约 3.786A（满载） | 无 +12V 也行，看具体选项 |
| 尺寸 | 6U Eurocard 233.35×160 mm | 双高槽位占用 |
| 温度 | 商业/工业级 0–55℃ 或宽温 -40–85℃（依后缀选项） | 以原厂 COC 为准 |
| 软件 | VxWorks/Linux/Integrity BSP，寄存器级 C API | 配 GE IOWorks 亦可 |
| 生命周期 | Abaco 官网 2018-09-11 进 RPP（Restricted Production Phase），等同 EOL 前尾货 | 新货零，流通靠拆机校验件 |
产品介绍
（E 维护者视角切入）现场实测发现，VMIVME-2510B 最容易被错配的不是参数，是”以为它带继电器”。某核电辅助系统改造里，维护班长拿它去直接带 24VDC 电磁阀线圈，结果 TTL 收发器 SN74AS645 灌电流拉满 64mA 还扛不住感性负载反峰，三天烧两片。这板的本分是把 VME SBC 的”位操作”翻译成 TTL 电平去点光耦、去读限位、去锁面板灯——真要切 250VAC 接触器，中间必须加 VMIVME-继电器卡或外置中间继电器，别省那一步。
严格来说，-100 这个后缀在 VMIC 命名里通常指向特定 TTL/集电极开路选项与背板 P2 定义（不同渠道页把 -100 写成”100kHz 同步 ADC 版”是张冠李戴，那是另一支模拟卡，不是 2510B）。 从 TCO 看，一块拆机 2510B 几千块，而 VME 老柜（比如 GE Mark VI 早期 I/O 扩展、轨道交通安全计算机外设柜）里它一旦 BIT fail 整柜离散量全盲，停机账远不止板价。Abaco 推的 PCIE-2510B 是总线迁移不是槽位替换，老 VME 机箱没 PCIe 背板就别想 drop-in。留 1 件冷备+年度上电 BIT 自检，是这类 6U 老卡最朴素的续命法。
应用场景与库存策略
VME 数字 I/O 板挂掉的特征是：SBC 不宕机、VxWorks 不报 device error，但某 8 位端口读回来全是 0x00 或 0xFF，联锁程序照跑，现场阀位反馈却冻死——等保护链踩空才倒查到是 2510B 收发器老化。原厂 RPP 后拆机件 DIP 开关位置和 BIT 固件是否和原柜一致，是最大坑。
- 轨道交通车载安全计算机外设柜（VME 架构读车门/转向架限位）→ 非它不可（64 位 TTL 直驱光耦阵，换 PCIe 要改背板）→ ABC 分 A 类，单机箱备 1 件未上电冷备+半年一次 BIT 上电录像。
- 发电辅机 Mark VI 早期 VME I/O 扩展（面板灯/就地按钮/报警干接点）→ 慢变量离散 → 建议供应商寄售 1 件，不占业主资金。
- 航天地面支持设备（GSE）老 VME 测试台 → 端口方向需在线翻转（既读开关又点指示灯）→ 备件到货必须做 8 端口方向翻转+回读比对，别信”插上灯亮即好”。
- 军工雷达阵面老控保柜（ANSI/VITA 1 背板） → 必须带原厂 RPP 前 COC 与 BIT 版本 → 拆机件过不了军检，LTB 没赶上的走 Abaco 返修再认证。
- 多柜同源项目 → -100 与无后缀 2510B 在集电极开路选项上不同 → 互换前用 BSP 读 CSR 版本，禁止盲目热插拔。
真实案例：2021 年华南某地铁车辆段，车载 VME 安全柜 VMIVME-2510B 某夜 BIT Fail LED 常亮，8 位端口 3 读回 0xFF（全上拉），车门限位反馈谎报”全关”。库存系统写”VMIVME-2510B 备件 1 件”——翻出来是 VMIVME-2120（32 位输入卡），插上 CSR 地址映射错位，VxWorks 启动报”unexpected CSR at slot 5″。紧急从北京调 -100 拆机件，报价原厂 RPP 前 3.6 倍，到货先按手册拔掉背板电再插（带电拔 6U VME 会炸背板熔丝），上电观察 Fail LED 复位、跑 GE IOWorks 自环写 0xAA/0x55 回读通过才割接。反思：冷备件台账写”2510B”等于埋雷，必须锁”VMIVME-2510B-100 + DIP 开关位照片 + BIT 固件 build + 同柜 SBC BSP 版本”，并把”先断背板后拔板”写进 Lockout SOP。
