描述
产品详情

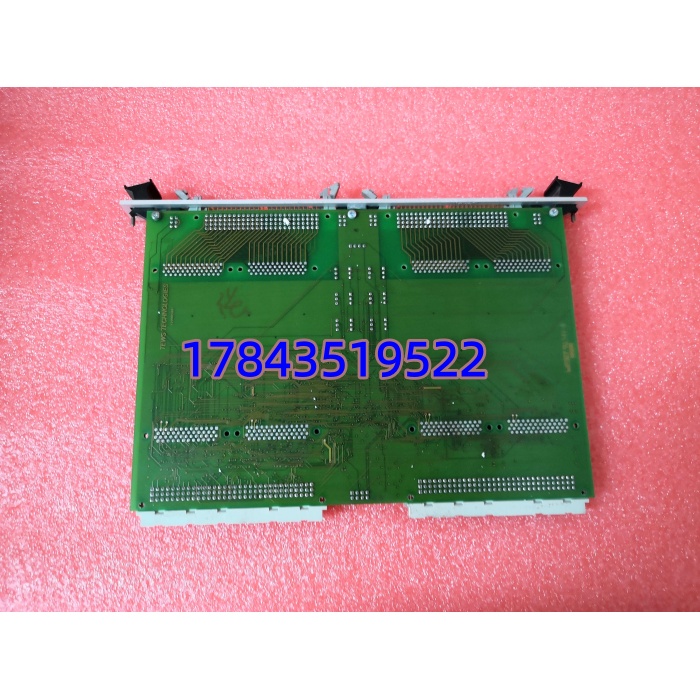

· 型号：VMIVME-200（VMIC 系列，GE Fanuc VMIC P/N 000-200-00-0 等）
· 品牌：GE Fanuc / VMIC（现归属 Abaco Systems / Emerson Legacy Products）
· 系列：VMIVME-200 — VMEbus System Monitor & Watchdog Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 常见订货 | VMIVME-200（000-200-00-0 标准 / 000-200-01-0 带 Conformal Coating） |
| 制造商 | GE Fanuc Automation / VMIC，现 Abaco Systems |
| 产品类别 | VMEbus System Monitor / Watchdog Timer Module — 无主控 CPU，纯辅助监视卡 |
| 适用 VME 系统 | VME64 (IEEE 1014) 背板，可插 Slot 0(System Controller) 或任意用户槽做 Watchdog 监视 |
| 监视信号 | SYSFAIL#（系统失败宣告）、ACFAIL#（电源掉电预警 — 需背板提供），可驱动外部报警继电器 |
| Watchdog 定时器 | 可编程超时 10 ms ～ 255 s（8-bit DIP 或寄存器写依 Rev.），超时可触发 SYSFAIL# 或 LOCAL RESET# |
| 上电/掉电行为 | Power-Up Delay 可设(典型 50~500ms)，ACFAIL# 提前 N ms 预警供 CPU 存关键数据 |
| VME 总线接口 | 占用少量 CSR 空间用于 WD 重载(Pet)，不参与 A16/A24/A32 主数据传输 |
| 状态指示 | 前面板 LED：PWR(绿)、WD Active(黄/绿 闪)、SYSFAIL(红)、ACFAIL(橙) — 依 Rev. |
| 背板供电 | +5 VDC @ 典型 100–150 mA（≤1 W），取自 VME 背板 P1 连接器 |
| 物理尺寸 | 6U VME：160 mm(H) × 单槽宽(≈20 mm 面板) × 深≈160 mm（无 rear I/O），前面板带 DIP 开关及测试点 TP |
| 工作温度 | 0℃～＋55℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝 |
| 防护处理 | 多数批次带 Conformal Coating（灰色），部分无涂层 — 采购确认现网有无湿环境要求(CC 后缀) |
| 兼容机架 | 配合 VMIVME-2128/2130/2170 等 I/O 卡及 VMIVME-769x SBC 早期架；Mark VI 某些 VME 扩展架作 SYSFAIL 监视 |
| 生命周期状态 | GE VMIC 原厂 EOL(Obsolete)，市面流通为 NOS 全新库存及测试合格拆机流转 |
| 注意 | 严格来说 VMIVME-200 不是 CPU 也不是 I/O 卡——它的缺席通常不影响 VME 架正常运行(仅失去 Watchdog 复位保护及 SYSFAIL 捕获)，但部分 OEM 组态要求 Slot X 插此卡否则报 “Monitor Absent” 锁机。采购前核对现网机架槽位分配是否硬性要求此卡。 |
产品介绍
（采用 场景痛点 切入）
某个项目里碰到老 VME 架偶发”死机后不自举”——查下来是主控 CPU 跑飞没 Watchdog 踢回 Reset，原设计指望 VMIVME-200 做看门狗但早年被前任维护拆走”省槽位”。VMIVME-200 在存量 VME 系统（包括部分 GE Mark VI 早期 VME 扩展架、军工 ATE、水力辅机架）的角色很单纯：它盯着背板 SYSFAIL# 和 ACFAIL#，超时没被主 CPU “喂狗(pet)” 就拉复位或报系统失败，帮你在无人值守时自动从死锁恢复。本身 MTBF 极高（无大功率、无 DSP），可架内 OEM 软件检测其存在才 Allow Run——拆了可能报 Monitor Missing 直接闭锁。
从采购转化看这是典型低单价高搜寻成本长尾件：新件绝迹、原厂交期无意义、买家怕买错 Rev 或涂层版不兼容。我们供应经上电+Watchdog Pet 测试的 NOS 件（含带/不带 Conformal Coating 两版），附序列号照片与简版测试报告。建议按”每套在用 VME 架若组态要求此卡备 1 件全厂共享周转”——不强行多囤但因 EOL 建议 Last-time-buy 若机架数≤3 台或关键装置单点依赖。
替换与升级建议
✅ 直接替换
- -000（标准无 CC）↔ -001（带 CC）— 同功能，涂层版可替标准版（环境更优），反向标准版替 CC 版通常 OK 若柜内无凝露（不推荐降配）。新旧 Lot 互替无需改组态。
⚠️ 软件兼容（需改配置）
- 某些早期 VMIC 架要求 Slot 指定 DIP Switch 设置（Watchdog 超时值、Slot ID）——换不同批次可能 DIP 默认不同，需核对原卡 DIP 位置照片重设，无软件下装。
❌ 硬件不兼容
- 不能用 VMIVME-769x SBC、VMIVME-2128（I/O 卡）、MVME 系列 Motorola SBC 替此卡——物理插槽同但功能/ID 不同系统报 “Unexpected Hardware / Monitor Absent”。
- 无直接升代：Abaco/GE 未出 pin-to-pin 替代，保留老系统需囤 NOS 或确认 OEM 可否 Mask Monitor Check（部分软件可禁 Monitor Requirement——需原厂支持密码/权限非常规）。
