描述
产品详情

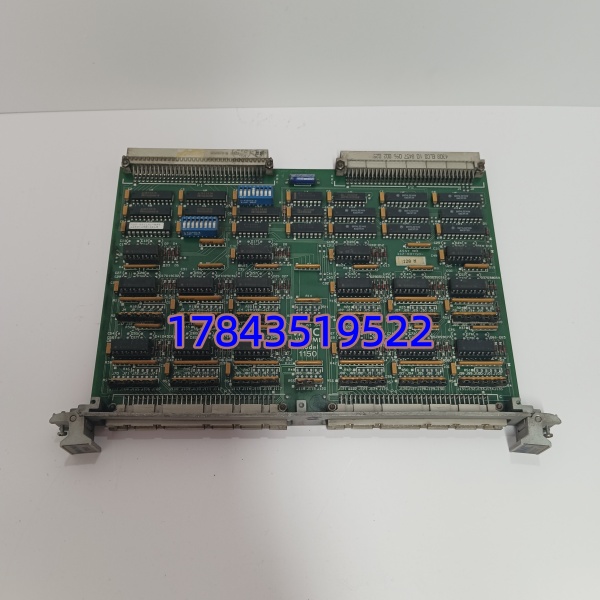

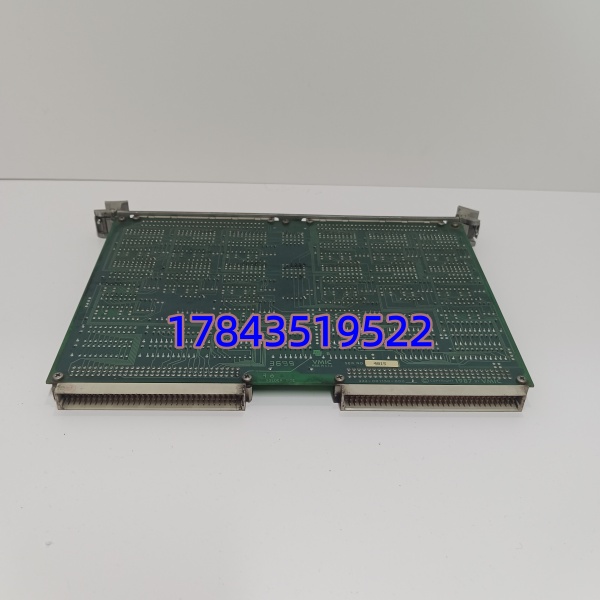

· 型号： VMIVME-1150（VMIC / GE Fanuc VMEbus 系列）
· 品牌： GE (原 GE Fanuc Embedded / VMIC)
· 系列： VME 6U — 64-Channel TTL Digital Input Module
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整型号 | VMIVME-1150（变体如 -1150A / -1150-000） | 跳线可选逻辑阈值 |
| VME 总线标准 | VITA VMEbus Rev C.1 (ANSI/IEEE 1014-1987) | 6U 高(160mm)×双宽或单宽 |
| 数字输入通道 | 64 通道 (8 组 × 8 bits) | 非隔离 TTL/CMOS 兼容 |
| 输入逻辑电平 | TTL 低≤0.8V 高≥2.0V / CMOS 可选(跳线) | 典型阈值 1.4V |
| 输入电流 | < 0.4 mA @ 5V (TTL) | 灌电流设计 |
| 读取方式 | 程序 I/O（A16/A24 地址空间）或 VME 中断 | IRQ1–IRQ7 可配 |
| 锁存功能 | 板上锁存寄存器（可清除） | 捕获边沿事件 |
| 状态指示 | 前面板 8 组 LED（每组代表 8 ch 状态） | 便于就地排查 |
| 供电要求 | +5V DC (典型 300–500mA) | 由 VME 背板 P1 供给 |
| 工作温度 | 0 … +55℃（商业）/ -40…+85℃（工业级选件） | 依具体批次 |
| 连接器 | 标准 VME P1/P2 欧式针座 | 配 VME 机箱背板 |
| 认证 | CE（部分批次）/ RoHS（后期批次） | 原产美国 |
产品介绍
核电或军工老试验台最怕 VME 卡找不到——VMIVME-1150 就是那种”原厂早 EOL 但系统还得跑二十年”的典型。它把外部 64 路 5V TTL 开关量（比如限位开关、面板按钮、数字传感器 Ready 信号）读进 VME 主 CPU，配合中断机制可做边沿捕获而非单纯轮询。现场实测发现，很多工程师误把它当 24V 光隔 DI 模块用——它不是！ 输入是纯 TTL 电平，接 24V 现场信号不加分压/电平转换必烧，这是最高频的返修原因。
严格来说它只在 VME 规范 Rev C.1 背板获完整地址译码支持，老 VME 单板机（Motorola MVME 系列或 GE PAC Rx3i 的 VME 宿主）基本都兼容。变体 -A/-B 主要差在上拉电阻默认值及 EEPROM 序列号，功能互换只要跳线 JP 设置匹配原系统。渠道测好库存通常 24h 发出，比等原厂答复（基本不接新单）是唯一可行路径。采购只需确认：①机箱是标准 VME 6U 背板（非 CompactPCI/cPCI）；②现场信号确为 5V TTL/CMOS 或经外部调理。
替换与升级建议
- ✅ 直接替换 — VMIVME-1150A / VMIVME-1150B / VMIVME-1150-000
同系列变体硬件接口一致，跳线重设即可。插上重初始化 VME 驱动，无需改应用软件（只要原驱动按基地址访问），零代码成本。建议核对板上 DIP 开关/跳线与原配置一致。
- ⚠️ 需外部调理 — 现场 24V DC 干接点输入需求
VMIVME-1150 无光隔、无 24V 输入。若要接 24V 现场信号需外配 TTL 电平转换板或 VMIC VMIVME-2510B（继电器/光隔 DI 模块）。属系统外设改动，增加一块调理模块成本及机箱槽位。
- ❌ 硬件不兼容 — GE VersaMax / AB ControlLogix DI 模块 / CompactPCI DI
VME 背板引脚、总线协议完全不同，物理上插不进 VME 机箱，不存在混用。
GE Fanuc Embedded / VMIC 系列多数已 EOL，市场依赖测好库存。关键 VME 系统建议按 N+1 备份 IO 模块及电源。
常见问题解答 (FAQ)
1. 这卡能接我现场 24V DC 开关量吗？
不能直连。它是 5V TTL 非隔离输入，24V 直接灌进去会烧毁输入缓冲器。需外配 24V→TTL 电平转换/调理模块（如 VMIC VMIVME-2510B 或第三方分立板），买前确认信号类型。
2. VMIVME-1150、-1150A、-1150B 有啥区别？能混用吗？
电气兼容。区别在板上上拉电阻默认、EEPROM 内容及质检批次。功能可互换，但跳线(JP)设置要与原系统配置一致（基地址、中断级），插上前对比旧卡跳线位置最保险。
3. 插上 VME 机箱 CPU 不识别怎么办？
先查：① VME 背板 P1 接触良好（金手指清洁）；② 基地址 DIP 开关与驱动配置匹配（常见基址 0xXX00）；③ 确认机箱 +5V 供电正常（摸芯片微温）。用 VME 扫描工具（如 Motorola/GE 自带 diag）看 A16/A24 空间能否读寄存器。
4. 含 VME 背板或端子板吗？
不含。本价为模块单体，需配合标准 VME 6U 机箱及外部接线端子板/ ribbon 电缆（通常 50pin IDC 转现场端子）。原系统已有这些可继续用。
5. 有现货吗？保多久？原厂还能订吗？
原厂 EOL 不接新单。我们有美仓/欧仓测好库存（今日核查），付款后通常 24h 内发。提供 12 个月店铺质保，上机 VME 总线无法识别包退换（保留标签及防静电袋）。
