描述
产品详情

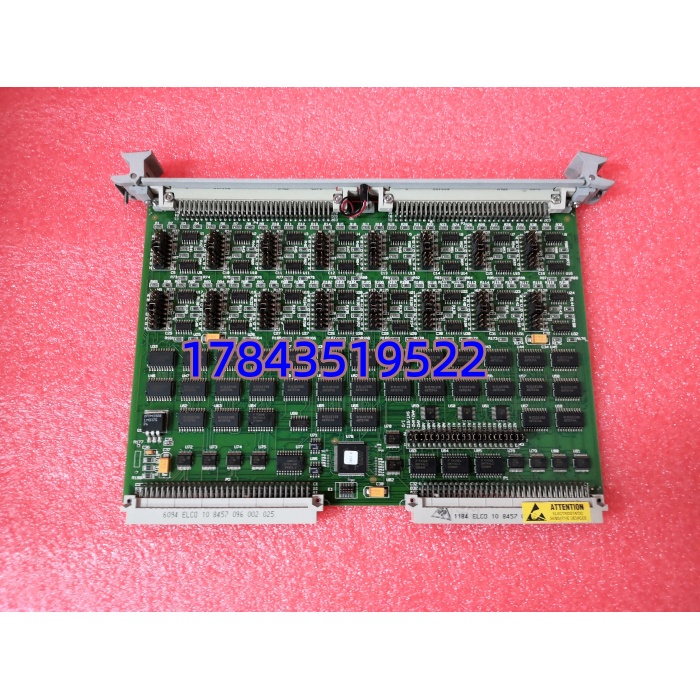

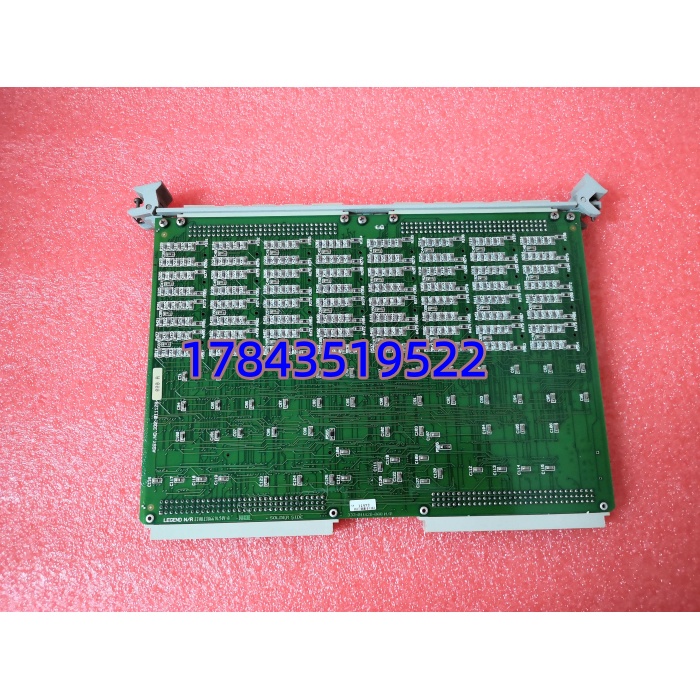

· 型号：VMIVME-1128（-000 / -001 等后缀，板标常印 332-002728-028 或类似摘选号）
· 品牌：GE Fanuc VMIC / Abaco Systems（Legacy）
· 系列：VMIVME Series — VMEbus 6U Digital Input (Contact Sense) Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | VMEbus 6U 数字量输入模块——Contact Sense DI（干/湿接点检测） |
| 模块型号 | VMIVME-1128（常见后缀 -000 = 24V阈值典型 / -001 = 48V阈值；摘选号例 332-002728-028） |
| 适用系统 | VMEbus 兼容主机箱（ANSI/VITA VME64 Rev.C.1 或 Rev.6）——A16、A24、A32 地址可跳线 |
| 输入通道数 | 32 通道，分组为 4 组 × 8 ch（每组共 COM 参考） |
| 输入电压范围（感知） | 典型版 12–30VDC（标称 24V）、48V 版 30–60VDC——依后缀定，逻辑 “1” 阈值 ≈ 0.5×Vnom |
| 输入类型 | 干接点（无源）或湿接点（外接源），高侧/低侧可配（通常共阳极接外部 24/48V） |
| 输入电流 | 典型 2–5 mA @ 标称电压（经限流电阻及光耦 LED） |
| 隔离方式 | 通道组-逻辑 光电隔离 ≥1500 V rms (1 min)；通道组内共 COM 不隔离 |
| 寄存器接口 | 只读 Input Register（每 bit = 1 ch）、Change-of-State Latch、Interrupt Enable Mask |
| 中断支持 | IRQ1–IRQ7 可配（on Change-of-State / on Latch Set），VME IACK 周期自动清挂起 |
| 状态指示 | 前面板每通道/组 LED（ON=信号有效）＋模块 PWR/ERR LED（依版本） |
| 上电自检(BIT) | 自动检测光耦及逻辑路径，结果可锁存读回 |
| 供电要求 | 背板 +5 VDC（逻辑）、±12 VDC 或 +15V（模拟/隔离侧 依版本——典型仅 +5V 背板供电） |
| 功耗 | ≤ 6 W（满载 32 ch 接通） |
| 工作温度 | 0℃ ～ +55/60℃（工业级，部分宽温筛选版 -40～+85℃ 依批次标签） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规/标准 | 符合 VMEbus ANSI/VITA 1.x、IEC 61131-2 Type 3 输入、CE |
| 安装方式 | 插入 VME 6U 机箱任意用户 I/O 槽（非 Slot 1 专限），带板卡夹 |
| 尺寸(约) | 160(H) × 233.35(D) × 20(W) mm（标准 6U Eurocard 单槽） |
| 重量 | ≈ 0.4 kg |
产品介绍
在某个透平机械试验台碰过——VME 机箱 VMIVME-1128 采集限位开关及保护动作 DI，运行九年某组 8 通道全”1″冻结不更新：板载锁存寄存器因静电微损伤未进中断但 Polling 读仍给旧值，软件层误判”开关粘闭合”险些触发错误停机。这卡干的活就是把现场 24V/48V 干湿接点经光耦送 VME 寄存器——比 PLC DI 卡多中断-on-Change 能力（可减 CPU 轮询负载），老 VME 软件常依赖 Change-of-State 中断做高速事件捕捉。故障模式隐蔽：VME 侧读寄存器正常但物理通道光耦衰 dead——只靠周期 BIT 或手动触发验证可发现。
原厂（Abaco）将 VMIC 老代 DI 卡归入 Legacy/EOL，新设计推 cPCI/PCIe 数字 I/O 方案，在役 VME 系统躲不开。市面流通多为欧美 NOS 及拆机测好，采购必要求插原 VME 机架读 Board ID Register 正确 + 至少抽 4 组通道 24V/48V 施加读回 1、撤读回 0 + Change-of-State 中断触发验证截图。按 ABC 分类——若采集保护动作 SOE 或关键试验台状态归入 A 类，建议每 VME 机箱或每 2–3 面同类机架备 1 件 Buffer Stock（注意与现网后缀/阈值电压一致）；纯记录用途可 B 类厂级共享。TCO 算一次试验数据 SOE 缺失或老线 DI 全断导致非计划停检成本。
