描述
产品详情

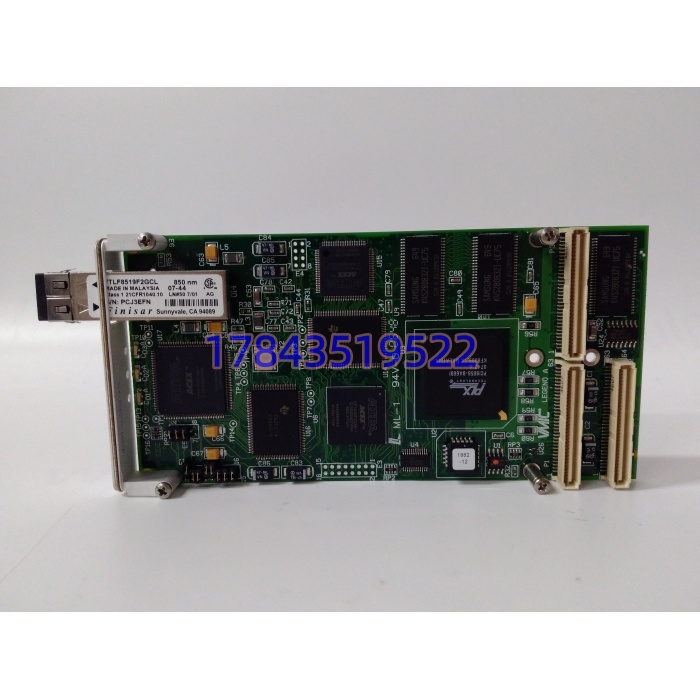

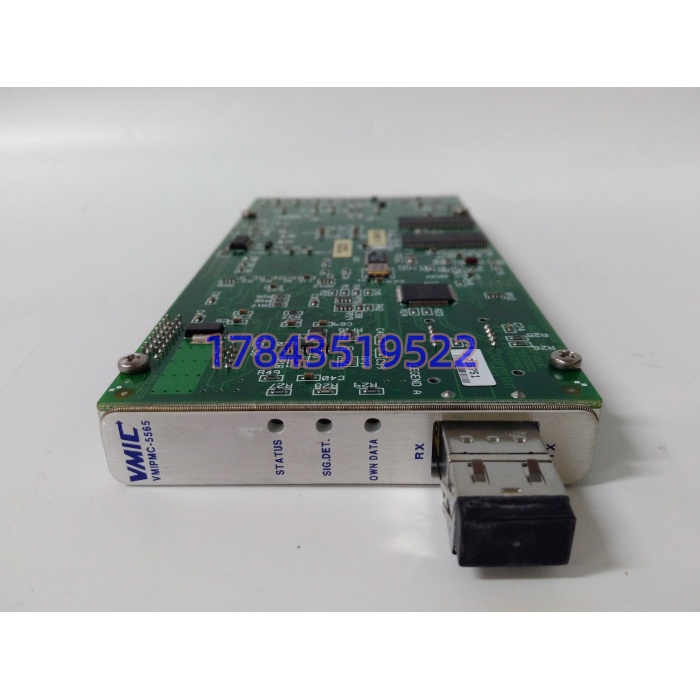

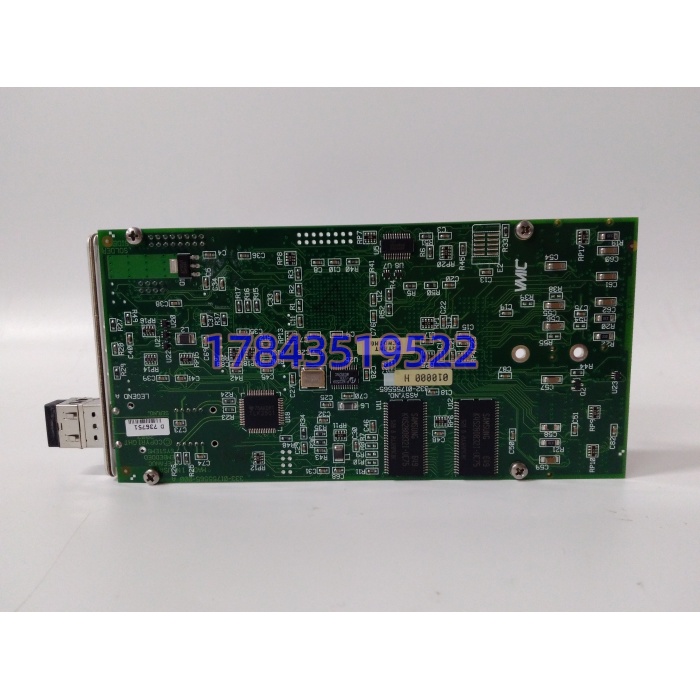

· 型号：VMIPMC-5565
· 品牌：GE VMIC / Abaco Systems
· 系列：VMIC 5565 反射内存
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 总线接口 | PMC（IEEE P1386.1），32 位 33/66MHz PCI 子集 | 必须插 PMC 载板，不能直插 PCIe×1 |
| 板载内存 | 64MB / 128MB（标准 -110000）/ 256MB（-210000） SDRAM | 带硬件 CRC，依后缀定，买前核对 |
| 光纤链路 | 2.12 Gbaud 串行，双 LC（TX+RX） | 多模 OM1/OM2 300m，单模（-211000）10km |
| 吞吐速率 | 4 字节包 43MB/s，64 字节包 174MB/s | 受包长影响，非固定带宽 |
| 节点延迟 | 单跳 450–750ns | 256 节点环网仍确定性 |
| 拓扑与规模 | 环/星（ACC-5595 集线器）/冗余环，最多 256 节点 | 可混搭 VMIVME-5565 / VMIPCI-5565 / PCIE-5565PIORC |
| 中断/DMA | 4 路网络中断（带 32 位数据）+ 双独立 DMA | 零 CPU 占用广播 |
| 供电 | PMC 背板 +3.3V（典型 1.5A）/ +5V（辅助） | 无外接电源，载板供 |
| 工作温度 | 0~+65℃ 商用级（工业宽温选配） | 机柜密闭无风冷实测易超 55℃ |
| 物理形态 | 74×149mm PMC 标准尺寸（单高） | 前面板无连接器，光纤从载板后面板出或经 PMC 导光件 |
| 软件支持 | VxWorks / Linux / Windows / Integrity，RFM 驱动库 | 节点号拨码 S2 设置，全网唯一 |
| 生命周期 | Abaco 已归入 Legacy/备件支持 | 原厂新货随缘，备件靠库存/二手 |
| 同族差异 | PMC-5565PIORC 是单 FPGA 整合版（性能略高）；VMIPMC-5565 是经典 PLX+FPGA 版 | 两者 PMC 引脚兼容但固件寄存器布局不同，混插需驱动匹配 |
产品介绍
VMIPMC-5565 是 GE VMIC 5565 反射内存家族的 PMC 总线成员，干的事和 PCIE-5565PIORC 一样：主机往板载 SDRAM 映射区写一个数，硬件自动通过光纤把这个数刷到环网所有节点的同一地址，反向亦然。没有 TCP/IP 栈、没有握手、没有 OS 调度抖动，适合飞行仿真闭环、多机同步运动控制、RTDS 电力仿真这种”慢 1 微秒就出大事”的场景。和 PCIE-5565PIORC 的唯一硬差别是总线侧：后者插 PCIe×4 槽，前者插 PMC 载板（VME 机箱里的 CPU 板、CPCI/PXI 载板都行）。它自己不能单独工作——没载板就是块带光纤头的 PCB。
坦白讲，这卡现在新货意义基本为零，Abaco 把它归 Legacy，原厂交期看库存脸色。现场流通的是库存新片、载板拆机和翻新件。渠道页常把它写成”PCIe 反射内存卡”是错的——PMC 和 PCIe 物理接口不通，非要转也得用 PMC-to-PCIe 载板（如 Systran/PEP 模块），不是插卡即用。和 VMIVME-5565（VME 槽）、VMIPCI-5565（PCI 槽）能混组同一反射内存环，但总线侧各回各家。采购时”VMIPMC-5565″五个字母不够，必须问清后缀（-110000 还是 -210000）和载板型号（哪家的 VME 单板机），否则发过来内存容量不对或载板 PMC 槽供电不兼容都白搭。
应用场景与行业案例
我在仿真机房遇到过最隐蔽的坑：VME 机箱里 MVME5500 载板插 VMIPMC-5565，环网某节点偶尔丢中断。查了一夜，最后是载板 PMC 槽 +3.3V 辅助电源纹波超标（载板自身电源模块老化），VMIPMC 的 FPGA 配置 RAM 偶发位翻转，光口不闪但中断寄存器丢位。这种”卡没死、中断偶发丢”比彻底坏更耽误事——飞行仿真里丢一次中断，视景和动力学解算就错位一帧。
- 航空航天 HIL：VME 目标机（MVME 系列）插 VMIPMC-5565 做反射内存节点，和 PCI 工控机上的 VMIPCI-5565、PCIe 上的 PCIE-5565PIORC 同环，姿态解算微秒级互享。
- 电力 RTDS 仿真：多柜 RTDS 机箱各挂 ，环网同步发电机/线路/负荷模型，故障仿真步长 50μs 不掉队。
- 舰艇作战模拟：VME 总线老舰载仿真台，载板 PMC 槽全插 5565 卡，256 节点环网跑态势推演。
- 汽车 HIL 台架：dSPACE 或并发 RedHawk 主机经 PMC 载板挂 ，和示波器/功率分析仪同环，硬实时对齐。
- 冶金多机架传动：老 CPCI 控制站载板插 ，和 AC 800M 侧的 PCIE-5565PIORC 同环，轧线多机架微秒级同步。
前年去东北一个汽轮机实时仿真室，凌晨 2 点 的 LOS LED 红闪，环网 Node 3 掉站。原厂新卡交期 14 周，仿真课排满。库存调一块同后缀 -110000（128MB，和坏卡一致），载板切维护模式、停 PMC 槽电、拔旧插新，节点号拨码 S2 照原卡设成 3，上电后 RFM 驱动读版本一致，环网 20 秒重新同步，动力学解算继续。老师傅说：换 PMC 反射内存卡两件事不能错——内存容量后缀必须一致（128 插 256 环会映射错位）、节点号拨码必须照抄旧卡，否则全网地址偏移，仿真直接崩。
