描述
产品详情

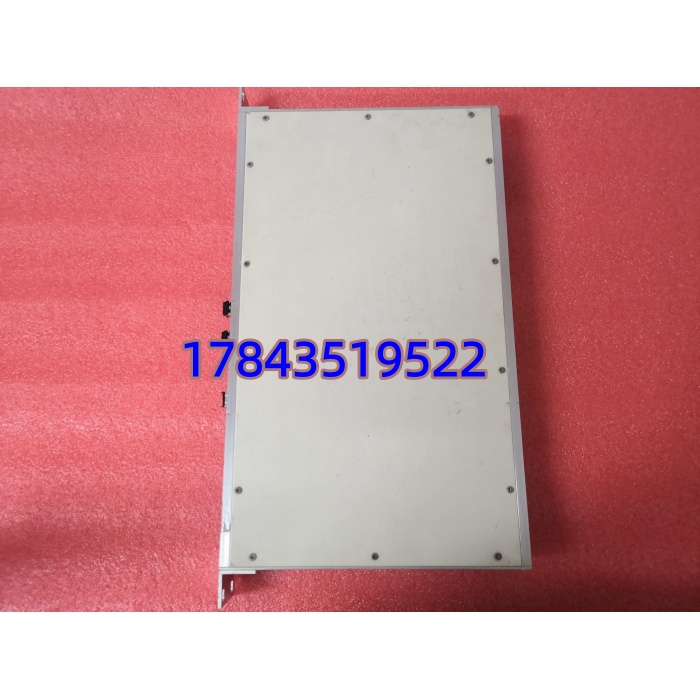

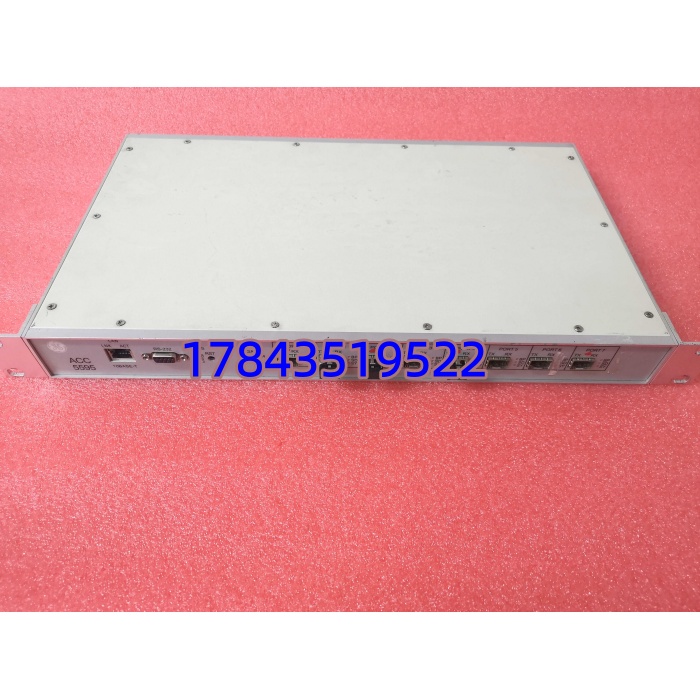

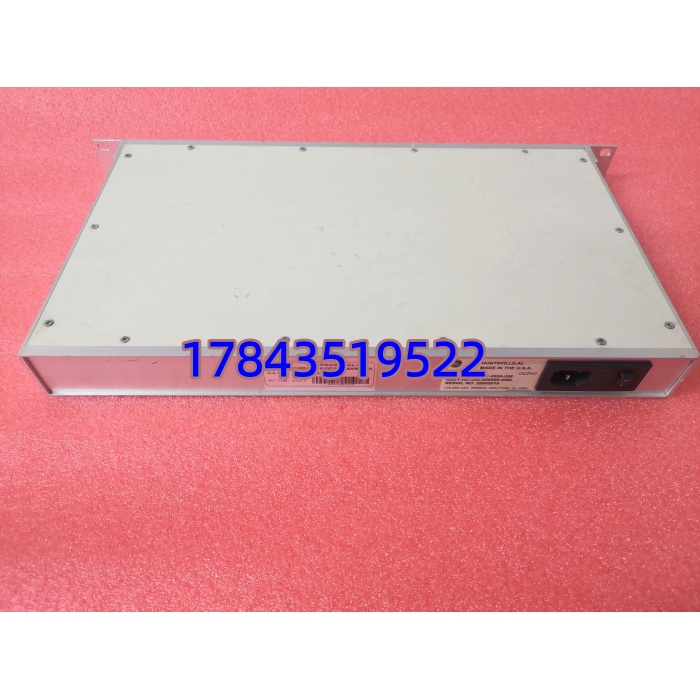

· 型号：VMIACC-5595-208（350-805595-208L）
· 品牌：GE Intelligent Platforms / VMIC（现 Abaco Systems 产品线）
· 系列：GE Reflective Memory Network — VMIACC-5595 Series 2Gb/s Hub Assembly
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / PN | VMIACC-5595-208，Part Number 350-805595-208L（亦见 350-805595-208N），等效市场简称 ACC-5595-208 |
| 制造商 | GE Fanuc Embedded Systems / VMIC → Abaco Systems（现产品生命周期归入 Legacy） |
| 设备类型 | 反射内存网络集线器/交换机（Reflective Memory Hub），非普通以太网交换机 |
| 光纤端口 | 8× SFP（Small Form-factor Pluggable）插槽，出厂通常不含 SFP（多模 850nm / 单模 1310nm 另行配置），支持热插拔 |
| 传输速率 | 线路速率 2.125 Gbps（物理层），有效持续数据速率 ≈170–174 MB/s |
| 网络拓扑 | 星型（1×8端口）或分割模式（2×4端口），支持多级级联扩展至最大 256 节点 |
| 延迟特性 | 节点间读写延迟 ≤750 ns；全网同步时间典型 2.1 μs（硬件确定无软件栈开销） |
| 容错机制 | 每端口独立信号再生；检测到 LOS（Loss of Signal）或无效同步图案自动旁路故障节点，切换 <50 ms；可手动强制旁路/使能 |
| 兼容反射内存卡 | GE/VMIC 5565 系列（PCI-5565PIORC、PMC-5565、VME-5565 等）及 Abaco RFM2g 系列 |
| 管理接口 | 前面板 RS-232（DB9，本地配置/状态查询）+ 后置 10Base-T Ethernet（Telnet / 简单 Web 管理，IP 可通过串口预设） |
| LED 指示 | 每端口 3 LED（Link / Activity / Error），电源/PWR、系统状态 LED |
| 供电 | 内置通用开关电源 AC 90–264V 47–63Hz（典型功耗 20–40W），IEC 320 插座 |
| 物理规格 | 19″ 1U 标准机架式（482.6×44.5×254 mm W×H×D），可选台式外壳，重量 ≈2.5 kg |
| 工作环境 | 工作 0～+50℃（工业级某些批次标 0～+65℃），储存 -40～+85℃，5–95% RH 非凝露；符合 IEC 61000-4 EMC、UL/CSA/CE |
| 生命周期状态 | VMIC 反射内存集线器 GE 已逐步停产转入 Legacy/EoL，全新原厂新产基本无单，市场以全新尾货(New Surplus)及测试翻新流通 |
产品介绍
在某航发 HIL 半实物仿真实验室见过——四台工控机插 PCI-5565 反射内存卡，星形挂在 VMIACC-5595-208 上做 1ms 闭环控制，拔掉任意节点光纤其余三台继续跑，就是因为集线器自动旁路生效。它和以太网交换机完全是两码事：不跑 TCP/IP、不做 MAC 学习，纯粹物理层中继再生光信号把各节点的本地写入”反射”到全网内存映像，延迟是纳秒级的——这正是实时仿真和某些电厂 Mark VIe 分布式控制敢用它而不用以太网的原因。
严格来说，VMIACC-5595-208 出厂不含 SFP 收发器（后缀 -208L/-208N 区别主要在默认附带 SFP 数量/类型或机箱选项，裸机功能完全一致），替换旧 hub 时必须确认现场在用的是多模(850nm/62.5μm)还是单模(1310nm/9μm) SFP 并一并备齐——光模块不匹配插上也不 Link。对库存经理而言它是 A 类单点故障件（反射内存环/星网失去中枢则全节点失联或降级为直连环），且 GE/Abaco 已将该系列 Hub 划入 Legacy，无功能替代可原位替换，坏了只能换同型号或全盘迁移到 PCIe-Gen3 RFM + 新 Hub 平台（属系统性改造）。
应用场景与库存策略
反射内存 Hub 故障在星型拓扑中直接导致所有节点间实时数据中断——HIL 仿真台变”瞎子”，某些电厂 Mark VIe 分布式控制节点（IONET over RFM 老架构）会丢失跨机架数据同步触发控制降级。好消息是 Hub 本身无运动部件老化慢，坏的多半是电源风扇或 SFP 口静电损伤；坏消息是原厂新产基本订不到，交期曾报 N/A。
- 航发/车辆 HIL 半实物仿真实验室（5565 PCIe/PCI 反射内存星形网）：无旁路替代，Hub 死则仿真中止 → 建议按每套独立仿真台备 1 台冷备（Buffer Stock），密封防静电保存，每 2 年通电自检风扇+PWR/端口 LED，同步备对应规格 SFP×2 做冗余。
- 电厂 Mark VIe 老架构—多机架间反射内存互联（非 IONET 以太网型）：若系统已立项 ControlST/Mark VIe+ 升级可暂缓新增囤货；未立项改造的建议趁渠道有货做 Last-time-buy（按运行套数 1:1 或 N+1 共享周转）。
- 多 Hub 级联大型分布式测试台（>8节点）：可按 N+1 跨站点共享周转备件池，不必每套都囤整机。
- SFP 匹配注意：现场多模 62.5/125μm 用 850nm SFP（通常 GE 推荐 Finisar FTLF8519P2BNL 或等同 2G 级），单模用 1310nm ——采购 Hub 备件同时要核实现场 SFP 型号并确认备件兼容性（多数现代 2G/4G SFP 可向下兼容 2.125G RFM 速率，但建议用原现场同型号避免波长偏差）。
真实案例：
南方某燃气轮机调试基地，两套 Mark VIe 控制柜通过 VMIACC-5595-208 做反射内存交联（老项目未改 IONET）。运行第 9 年 Hub 内置风扇轴承卡死过热保护关机，两柜实时数据链路断开触发控制降级至”独立模式”限制负荷运行。库房零备件，调货等了 5 个工作日（遇海关周末实际 6 天），期间调试工况受限。事后只做两件事：①锁定 1 台全新尾货 VMIACC-5595-208 + 配套多模 SFP×2 放恒湿备件柜，每年大修窗口通电 10 分钟看风扇及端口 Link LED；②新改扩建项目明确要求设计院改用 IONET 光纤以太网拓扑减少 RFM 依赖。花不到 $2000 囤一台 Hub+SFP，比一次限负荷调试延误便宜得多——Legacy 实时网中枢件的库存逻辑就是这样。
