描述
产品详情

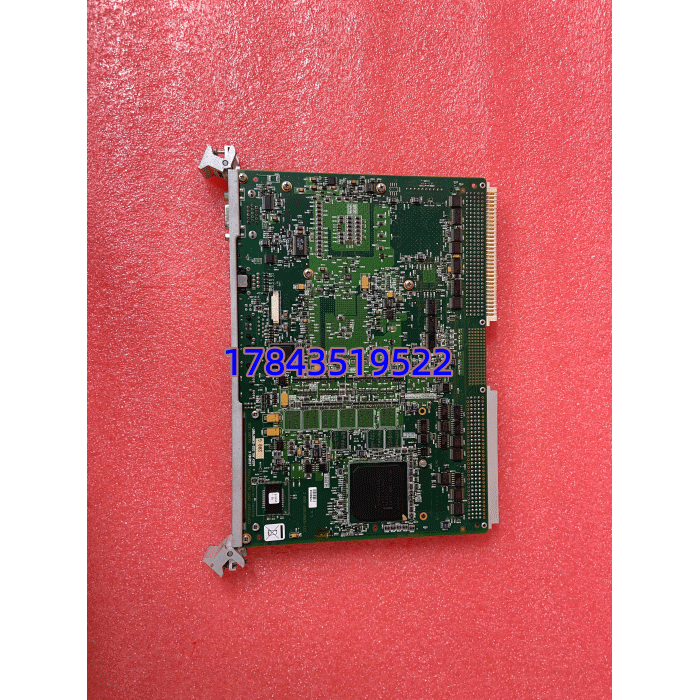

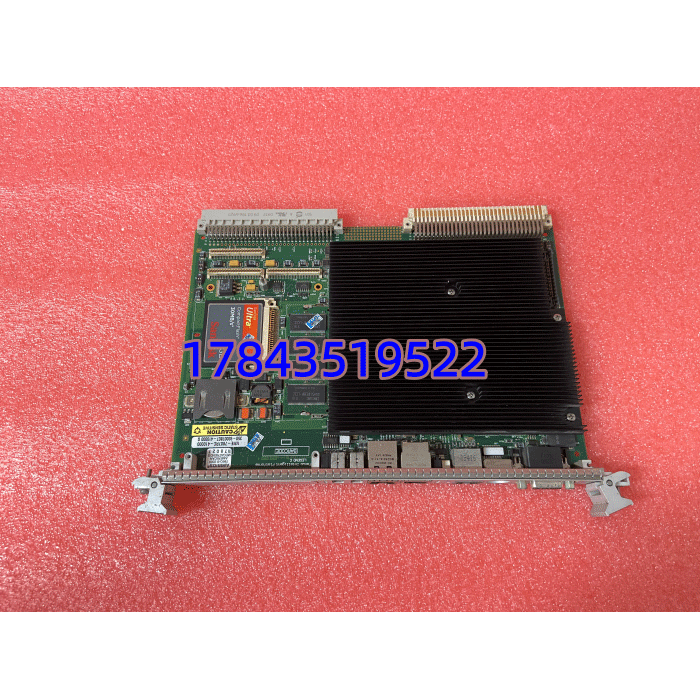

· 型号：VME-7807RC（VME-7807RC-410000 / 350-930078074-410000）
· 品牌：GE Intelligent Platforms（原GE Fanuc Embedded Systems）
· 系列：VMIVME-7807RC — VME64x 6U SBC Family
规格参数
- 产品型号：GE VMIVME-7807RC，商业编号 VME-7807RC-410000，GE Part No. 350-930078074-410000（RC后缀=Ruggedized/Conformal Coated 版本）
- 产品类型：6U VME Single Board Computer（Single-slot width），Slot-1 System Controller capable
- 处理器：Intel Pentium M（Banias/Dothan core），可选 1.1GHz / 1.4GHz / 1.8GHz，L2 Cache 1MB（1.1G）或 2MB（1.4G/1.8G），400MHz FSB
- 芯片组：Intel 855GME + 6300ESB I/O Controller Hub
- 系统内存：200-pin DDR SDRAM SODIMM 插槽（最大 1GB）+ 可选板载焊接 512MB = 最高 1.5GB，支持 ECC（依BIOS版本）
- 非易失存储：板载 512KB–8MB Boot Flash；可启动 CompactFlash Type I/II 插槽（最大 2GB 依 BIOS）；Rear I/O 支持 IDE / SATA
- VME总线接口：VME64 / VME64x（ANSI/VITA 1.1），Tundra Universe II（Universe IIB）桥，A16/A24/A32 地址空间，D16/D32/D64（MBLT64 64-bit block transfer），SysCon 能力
- PMC扩展槽：1× PCI-X PMC 站点（IEEE 1386.1），64-bit / 66MHz，支持 3.3V/5V 信令，可用于 ARINC429/FPGA/IO 子卡
- 网络接口：双千兆以太网（Intel 82546GB 或同级），Port A 前置 RJ45，Port B 可选前置或 P2 后出，支持 VITA 31.1
- 串口：4× 16550 兼容 UART，RS-232/422/485 软件可配（COM1 前置 DB9，COM2-4 通常 Rear I/O 或 Header）
- USB：4× USB 2.0（通常 2 前置 + 2 Rear I/O）
- 视频：前置 SVGA DB15 + 后出 DVI-I（Dual-head 显示支持，Intel 855GME 集成 Graphics）
- 其它 I/O：PS/2 K/B Mouse、Reset 按钮、Mini Speaker、Watchdog Timer（软件可配复位）、RTC+NVRAM（32KB）
- 供电要求：+5VDC 主供电（典型 5.5–7.5A 依 CPU 频载），+12VDC 供 PMC 若适用；总功耗典型 20–30W
- 工作环境：标准商用 0～+60℃；RC（Rugged/Coated）版扩展温 -40～+71℃（依具体铭牌），5%–95% RH 无凝露
- 尺寸/安装：IEEE 1101.1/10 6U Eurocard（160mm×233.35mm 单槽深≈160mm 前出），被动散热（无风扇）
- 操作系统支持：VxWorks（最常用，GE Mark 系控制软件）、QNX、Linux（x86）、Windows XP Embedded / 2000（开发/调试用）
产品介绍
在几套 9FA 燃机 Mark VIe 控制柜里都见过这板子——Slot 1 插 VME-7807RC 跑 VxWorks 实时核，CompactFlash 卡存控制逻辑与序列号，通过 VME 背板与 IOMB/TCQA 通讯，双千兆一路连厂网一路做控制器间对等。它本质上就是 GE IP 用 Intel Pentium M + Tundra Universe II 做的 6U VME64x SBC，比早期 680×0 或 PowerPC 750 版算力强太多，且 PMC 槽能挂 ARINC 或 1553 子卡。RC 版三防漆处理，适合燃机罩壳内微振动与温度循环环境。
站在库存经理视角，VMIVME-7807RC 系列随 GE 将嵌入式业务出售及产品生命周期终止（EOL，约 2015–2017 年前后公告），原厂新单关闭。它的 TCO 痛点在”不可替代性”——Mark VI/VIE 控制软件绑定 CF 卡镜像和板载 NVRAM 序列号，直接换 Abaco 新代 VPX SBC 意味着整套控制软件重配甚至升级到 Mark VIe+，CAPEX 很高。务实做法是 Last-time-buy 1 块（同 Rev/同 RC 涂层）做冷备，同时把 CF 卡做 bit-level 镜像备份两份（一份离线、一份随备件封存）。别只存裸板——缺 CF 镜像或 NVRAM 未初始化照样跑不起来。
应用场景与库存策略
VME SBC 最吓人的是”看似开机实则 CF 卡坏块导致控制程序随机跑飞”——表现常为 Mark VIe 控制柜报”Communication Loss with Controller”或 ToolboxST 连不上，维护先怀疑网线，绕一圈才发现是 CompactFlash 老化或 SBC 南桥局部失效。若整板挂掉，燃机保护系统进入故障安全态可能强制停机或闭锁启动。
- 燃气轮机/蒸汽轮机 Mark VI / VIe 控制柜 Slot-1 主控（燃机保护/顺控核心）→ 单点故障致无法启动或跳机→建议按 A 类关键备件备 1 件完整套（VME-7807RC 同 Rev+RC版 + 克隆好的 CF 卡 + NVRAM 初始化说明），真空防静电袋封存，每 3 年通电自检并重校验 CF 卡 MD5。
- 核电/军工大型仿真与数据采集 VME 主机（Pentium M SBC + PMC 采集卡）→ 停机可接受等待调货但影响试验进度→如同类机架 ≥2 可池化 1 件共享备件；单孤点建议专备。
- 老旧工业产线 视觉/运动主控（VME 架构）→ 非安全级→不建议新采，评估迁移 x86 工控机或 cPCI/VPX。
- 海上平台/孤岛装置 物流 > 3 周→战略备 1 件 + CF 镜像备份 + 记录原板 MAC/SN 以便 License 迁移。
某电厂 9FA 燃机 Mark VIe，年度大修后首次热态启动报”SBC Communication Lost”，反复复位无效。原因为 板载北桥附近电容 ESR 升高致 CF 卡 DMA 读写出错，控制软件校验失败拒绝加载。库房有同型号拆机备件但 CF 卡是空片——等工程师从运行柜 clone 再写入耗时 6 小时延误启动窗口。复盘后规定： 备件必须”板 + 与运行柜同版本 bit-copy CF 卡 + 记录原 SN/MAC”三位一体封袋，并每两年做一次 CF 卡读写校验（CF 卡本身也是易耗品！）。教训浓缩成一句：SBC 备件 ≠ 裸板，boot media 和 node ID 是灵魂。
