描述
产品详情

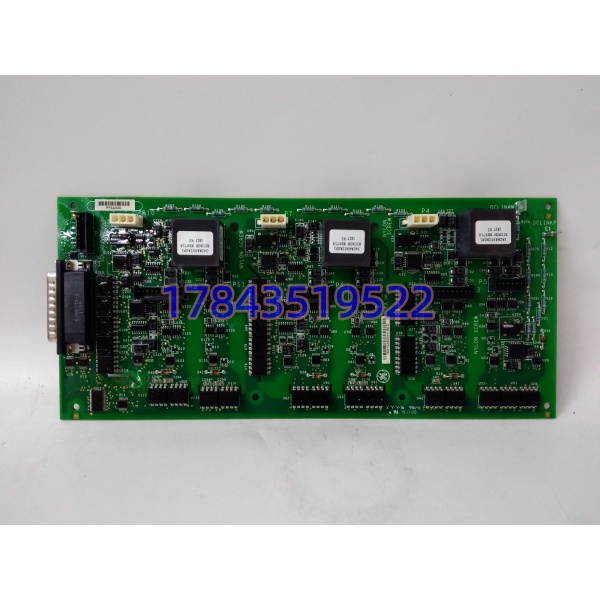

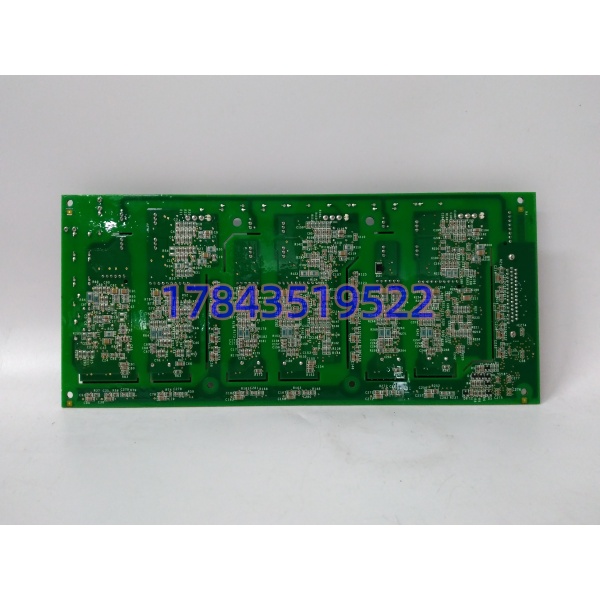

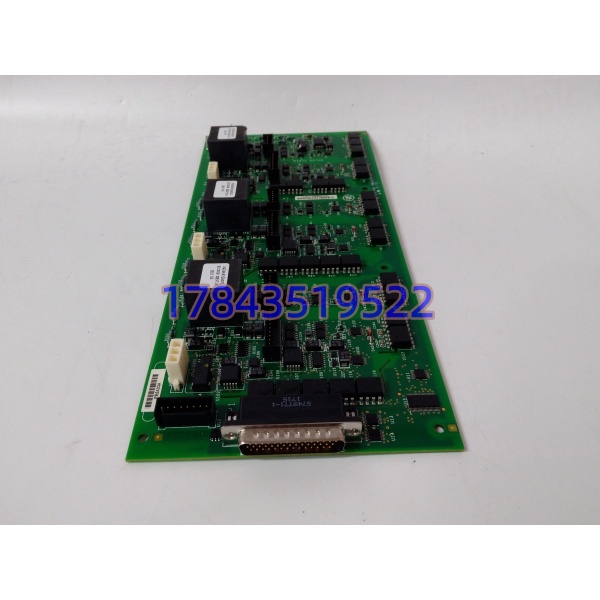

· 型号：IS210AEBIH1BED
· 品牌：GE Vernova（原 GE Energy）
· 系列：Mark VIe / VIeS 透平控制 AEBI 接口板
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号分段 | IS210-AEBI-H1B-ED；AEBI=Analog Electronic Board Interface |
| 适配系统 | Mark VIe、Mark VIeS、部分 Mark VI 升级架；配套 VCMI/VCCB/ASET 处理板 |
| 安装位置 | VR21 I/O 机架或 AE 专用端子架内槽位，DC-62 后连接器对背板 |
| 模拟输入 | 多路可配：4-20 mA、0-20 mA、±10 V、±5 V、LVDT 回采（依通道组态，资料有 6/8/16 路三种表述以原厂手册为准） |
| 模拟输出 | ±10 V 驱动电液伺服阀（MOOG/VOITH），或 4-20 mA（依版本，资料有 4/8 路表述） |
| 数字量 | 少量 DI（断路器位置、急停、允许并网）、DO/继电器（跳闸反馈、伺服使能），板载继电器 K1~K8 级 |
| 信号隔离 | 通道-系统侧光隔+磁隔，典型 1000 VAC 通道隔离，继电器触点 2500 VAC 耐压 |
| 前端接口 | 螺丝端子排（现场线）、部分版本带 DB9/J1 调试口 |
| 后端接口 | DC-62 针欧式连接器对接上层处理板 |
| 供电 | 背板或架内 24 VDC（19.2-32 VDC）或 28 VDC（18-32 VDC），典型功耗 5 W 级 |
| 精度 | 16 bit ADC 典型，±0.1% FS 级（依组态） |
| 指示 | 板载 LED：电源、通道 Fault、伺服使能、继电器动作 |
| 机械 | 约 130×233×52 mm（Mark VI 终端板尺寸级），导轨/机架螺钉固定，IP20 板级 |
| 环境 | 运行 0~60℃ 或 -30~+65℃（依版本），存 -40~+85℃，5-95% RH 无凝露 |
| 生命周期 | Mark VIe 平台转入备件服务期，原厂新件难订，市面 NOS/拆机/维修件为主 |
产品介绍
IS210AEBIH1BED 是 Mark VIe 调速系统里”现场脏信号”和”上层数字处理”之间的转接层。VCMI/ASET 算完 PID 出 ±10 V 指令，经 DC-62 送给 AEBI，AEBI 做隔离驱动推到 MOOG 伺服阀；反过来 LVDT 阀位线圈的激励-回采、油温油压变送器的 4-20 mA，经 AEBI 滤波光隔后送上层 ADC。它和 IS220VAICH1A（Pack 级 AI）不是一级——AEBI 偏”伺服/LVDT/继电器混合接口”，VAIC 偏”标准过程 AI Pack”。和 IS200AEBIH1AAA（Mark V 老版）比，H1BED 是 Mark VIe 的硬件改版，DC-62 脚位和隔离等级都升过，不向下插 Mark V 架。
在现场它解决的是”燃机控制柜调门闭环里一块接口板老化导致阀位漂移”的备件问题。很多 2008-2016 年上的 9FA 燃机、蒸汽轮机 DEH、联合循环汽机岛，AEBI 板跑 LVDT 和伺服指令，BOM 里写 IS210AEBIH1BED 采购容易发成 IS210AEBIH1BEC（同系略不同通道）或 IS200AEBIH1AAA（Mark V 老版，插不进 VIe 架），或被人按 SEO 文案发成”风电变桨 IP67 卡”闹笑话。换件最忌两点：一是 LVDT 激励频率和上层组态不匹配（AEBI 板载激振由处理板定，换板不重校 LVDT 零位会阀位显示偏）；二是 DC-62 连接器针脚有一根歪了硬插，把 VCMI 背板通道带坏。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 IS210AEBIH1BED 搜到风电变桨卡下单”：业主 9FA 燃机 DEH 柜 AEBI 板伺服输出通道飘，采购按型号搜到一张标”IP67 风电 AE 桥接卡”绿板下单，到货尺寸不对、DC-62 变 M12 航插，根本插不进 VR21 架。最后按 GE Vernova 原厂件号从授权代理调一块 H1BED，螺丝端子对线恢复。
典型场景：
- 9FA 燃机 Mark VIe 控制柜：AEBI 收 4 路 LVDT（燃料阀/IGV 阀位）、2 路油温油压 4-20 mA，出 ±10 V 驱 MOOG 伺服阀，板载继电器送”伺服使能”给液压站。
- 汽机 DEH 改造：老 Mark V 升 Mark VIe，IS200AEBIH1AAA 换 IS210AEBIH1BED，LVDT 接线改螺丝端子排，DC-62 对接 VCMI。
- 海上平台压缩机防喘：AEBI 采防喘阀位 LVDT+入口压力变送器，闭环指令送 VOITH 伺服，板载 TVS 扛平台变频器群启停浪涌。
- 备件池：老 BOM”IS210AEBIH1BED”采购发成 IS210AEBIH1BEC（通道数/固件微差）或 IS215ACLEH1A（ACLE 控制板，不是 AEBI），插上去 VCMI 报”Board Type Mismatch”。
- 改造：Mark VIe 升 Mark VIeS 或 EX2100e 集成，AEBI 随架部分保留，但新伺服包可能用 IS220VSAOH1A 替 AEBI+伺服功放两级结构。
真实案例：
前年大暑，华东某燃机电厂 9FA 报”IGV 阀位反馈抖动 ±3%”，DEH 自动切手动。到现场拆 VR21 架 AEBI 板（，H1BED 版），先看板载”Servo Enable”LED 常亮但”Ch3 Fault”闪——对应 IGV LVDT 回采通道。量前端螺丝端子：LVDT 激励 3 Vrms 正常，回采线圈一端 1.5 Vrms 另一端 0.2 Vrms，判端子排螺丝松动（高温柜热胀冷缩 8 年）不是板坏。紧完螺丝故障消失。但顺手拆板看板载伺服输出级 DC-DC（±15 V 给 MOOG 阀供电），电解电容顶面微凹，±15 V 带载跌到 ±14.2 V，阀稳态电流边界。手头有块拆机同件号 H1BED，先不断电用 ToolboxST 读 AEBI 诊断页备份组态（LVDT 激励频率 2.5 kHz、零位电压、量程），再断架供、拔 DC-62、换板、紧螺钉、上电、ToolboxST 重下 LVDT 校准参数，IGV 阀位回归稳态。事后记死：AEBI 换件前先拍①DC-62 插头针脚状态 ②前端螺丝端子线序（LVDT 4 线制不能接错激励/回采）③ToolboxST 里该板 Group 的 LVDT 校准值——AEBI 换板不等于”插上即用”，LVDT 零位和激励频率存在上层组态里但板载激振回路参数要复核，硬插可能阀位显示反相。
