产品详情

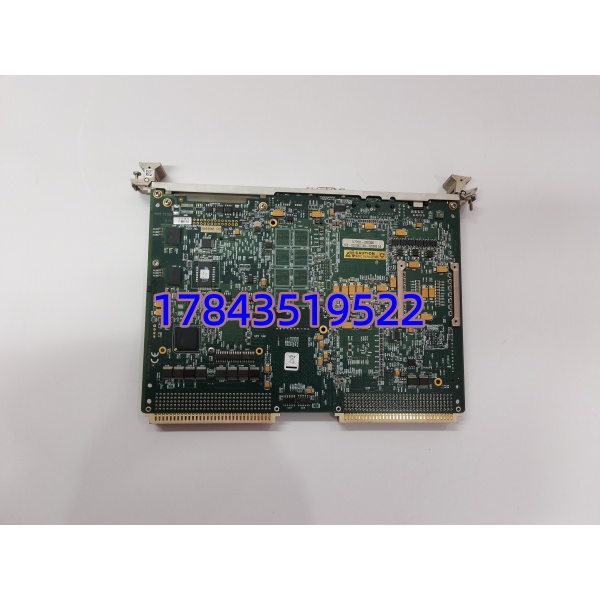

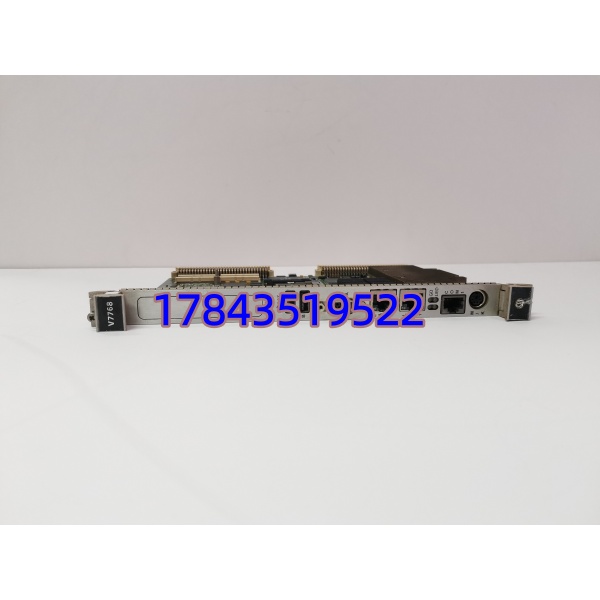

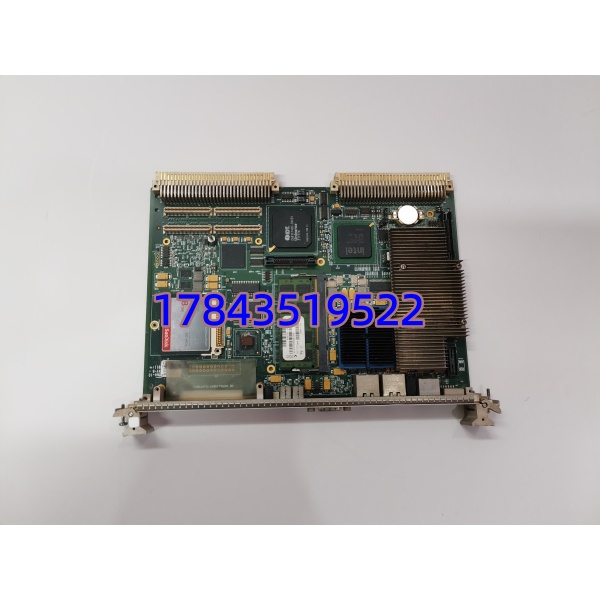

· 型号：V7768-320000（GE VMIVME-7768，关联 P/N 3509301007768-320000A0 / 7768-320000 Rev xx）
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（现 Abaco Systems lineage）
· 系列：VMIVME-7768 Series — VMEbus Pentium M SBC (Mark VI / VME Application Processor)
V7768-320000 3509301007768-320000A0
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE Fanuc / GE Intelligent Platforms (Abaco Systems heritage) |
| 型号 | V7768-320000（VMIVME-7768-320000），完整 P/N 例 3509301007768-320000A0（以实物铭牌为准） |
| 模块类型 | 6U VME Single Board Computer (SBC) — System Slot Master |
| 处理器 | Intel Pentium M (Banias/Dothan) 典型 1.0 / 1.4 / 1.6 GHz 依版本 |
| 芯片组 | Intel 855GM / ICH4-M (依 BOM) |
| 内存 | 板载 DDR SDRAM 256MB~1GB（通常 512MB 焊死或 SO-DIMM 插槽，以版本为准） |
| 启动存储 | IDE DOM (Disk-On-Module) 或 CompactFlash (Type I/II) — 应用/OS 存于此！需克隆备份 |
| 以太网 | 2 × 10/100Base-TX RJ45（前端 + 后 I/O 依配置） |
| 串口 | 2 × RS-232 (DB9 前端，COM1/COM2) |
| USB | 2 × USB 1.1/2.0（依版本，用于外设/CF 读） |
| 图形 | 集成 VGA (DB15) 用于本地调试屏 |
| VME 接口 | VME64 / VME32 背板总线主控 (SysCon)，与 IS215VCM/IS215UCV 等配合 |
| 看门狗 | 硬件 Watchdog Timer (WDT) |
| 供电 | +5V / +12V / -12V 由 VME 背板 J1/P1 供给，典型功耗 15–25W |
| 状态指示 | PWR / Run / Fail / Ethernet Link LED（依 BIOS 配置） |
| BIOS/固件 | Phoenix / GE-custom BIOS；应用常由 GE Tool/专用 Loader 写入 DOM/CF |
| 工作温度 | 商业 0~+60℃ 或 工业 -40~+70℃ 依涂层/版本（7768 有 Ind 与 Com 变体） |
| 认证 | CE / UL / FCC（依批次） |
| 停产状态 | VMIVME-7768 系列 EOL / Legacy — GE 推 newer SBC 或 Mark VIe IS415UCV 替代 |
| 配套件 | 需配 VME 背板(6U)、系统电源、DOM/CF 启动盘(含应用镜像)、排线 |
产品介绍
在老 Mark VI 或 VME 架构柜碰过——控制器报 “No Boot Device” 或卡在 BIOS 自检，十有八九是 DOM(Disk-On-Module) 掉电数据腐或 7768 SBC 本身南北桥虚焊。V7768-320000 是 VME 系统主控板，跑 GE 专用实时应用（早期 Mark VI 控制软件或第三方 VxWorks 应用），所有 I/O 指令经它下 VME 背板。严格来说它不是 Mark VIe 的 IS415UCVGH1A（虽功能类比），二者背板不通用——7768 插 VME 总线机架，UCVG 插 cPCI 背板，混插物理都插不进。现场最值钱的是 DOM/CF 卡里的应用镜像，换板后必须 Clone 同版本启动盘，否则新板起不来（这点 90% 采购不知道，只买板不备份盘等于废铁）。
从库存视角属 A类关键 SPOF（VME 系统级）：GE 已 EOL VMIVME-7768，新货无源全 NOS/拆机。建议按每套 VME 控制器机架备 ≥1 块冷件（可跨同类机组共享）+ 强制要求做 DOM/CF 镜像备份存档(写保护保存)。到货必须上电验 BIOS 引导、网口 Link、VME 背板识别——翻新品北桥虚焊/BGA 开裂是暗坑（老 P3-M 时代 BGA 热循环疲劳）。
应用场景与库存策略
7768 故障表现：VME 机架不上电 RUN、BIOS 无显示(VGA)、停滞 “Boot Failure”、应用加载报 Checksum Error 或 VME 背板无 Slave 响应——对应整套 VME 控制节点（老 Mark VI 或部分试验台/仿真器）完全离线。
- 燃机/老 Mark VI 或专用试验台 — VME 主控 SBC(V7768-320000) + DOM 启动盘：非它不可因需原 VME 背板+GE 专用 DOM 镜像，建议按 VME 控制器节点数每套备 ≥1 块冷备（防静电袋密封存备件柜），多套同类老 Mark VI 可共享应急；DOM/CF 镜像按季做 SHA 校验备份。
- 老厂延寿不升 Mark VIe/cPCI — 保留 VME 架构：若短期不计划升级建议借大修 LTB 按 3–5 年用量锁定 NOS（匹配 BIOS Rev 及内存规格），拒收无上电 BIOS 自检+DOM 读测试报告的翻新品——BGA 开裂高发。
- 替代升级路径提示：新装或整柜改造建议 Mark VIe IS415UCV + cPCI 背板或 RX3i/PACSystems，原 VME 应用需移植——以 GE Migration Note 为准，非紧急不停机不建议贸然换。
- 库存分类：归入 A类关键件，安全库存 SS=1（全厂 VME 共享），呆滞预警 10 年（延寿期消耗），大修改造或系统升级时优先安排上机轮换消耗。强调：备件必须配套克隆好 DOM/CF 启动盘一并封存。
真实案例：南方某 9E 老 Mark VI(VME) 2019 年秋检，控制柜上电 V7768-320000 PWR 亮但 VGA 无信号、VME 背板从模块不初始化——拆下测为板载 DOM(1GB IDE Flash) 比特翻转致 bootloader 坏（幸亏半年前有做镜像备份）。库房有按建议囤 NOS 7768，插新板→插入克隆好 DOM→上电自动引导 VxWorks App→VME Slave 全 Online（约 4min）。若没备 SBC+DOM 备份需向 GE 申请原始镜像+等调货 6–12 周——老 Mark VI 停机待件直接触发启机延误罚金。VME SBC 是系统启动心脏——留 Buffer，DOM/CF 镜像季度备份并随备件固化。
