描述
产品详情

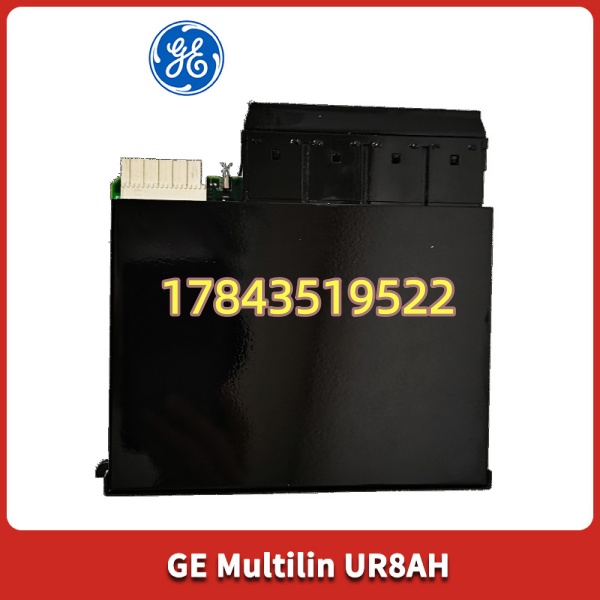

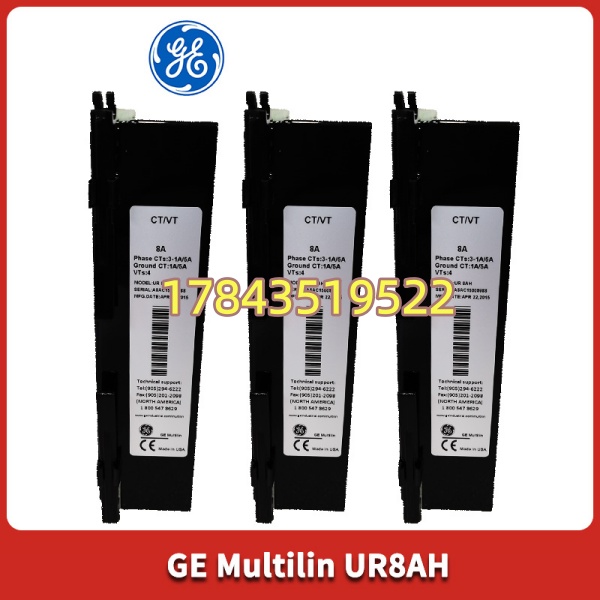

· 型号：UR8AH
· 品牌：GE（GE Multilin / GE Grid Solutions）
· 系列：UR Series Universal Relays
规格参数
- 产品型号：UR8AH（GE Multilin UR Series CT/VT Module）
- 制造商：GE Grid Solutions – Multilin Products（加拿大/美国产线）
- 模块类型：CT/VT 交流模拟量输入扩展模块（Analog Input Expansion）
- 电流输入（CT）：4路——3相 CT ＋ 1路接地/零序 CT，额定 1A 或 5A 二次电流，支持变比软件配置（如 100/5、200/1 等）
- 电压输入（VT）：4路——相电压或线电压及开口三角，额定 100V/120V AC（最大耐受约 300V 持续），支持变比配置
- 测量精度：典型 ±0.2%（计量级），保护级 0.2S 或 0.5 依固件与校准证书而定
- 频率范围：50/60Hz 自适应，支持 40–70Hz 频率跟踪
- 信号隔离：CT/VT 输入与逻辑侧 ≥2kV AC/1min 隔离（光耦＋互感器双重隔离）
- 安装方式：插装入 UR 继电器机架指定插槽（Slot F 等，依主机型号），或独立 UR 基座 DIN 导轨安装（依配置）
- 通信/配置：通过 UR 背板高速总线与 CPU 交互；参数设置用 EnerVista UR Suite 软件或继电器前面板键盘
- 供电：由 UR 主机机架背板供给（通常 24VDC 逻辑电源，模块自身不单独外接电源）
- 工作环境：工作温度 －40℃～＋60℃（部分资料标＋70℃），存储 －40℃～＋80℃，湿度 ≤95% RH 非凝露
- 电磁兼容/认证：IEC 60255、IEC 61000-4 EMC标准，UL/cUL、CE、CSA 认证
- 物理尺寸：约 152×178×38 mm（6″×7″×1.5″），重量 ≈1.1–1.2 kg
- 固件兼容性注意：严格来说，老版 UR CPU（固件 v3.x 以前）与新版 v5.x/v6.x 对 UR8AH 的自动识别无问题，但若你们用的是早期 B30 且从未升过固件，建议插板前查一下 GEK-113000 手册的兼容插槽表——个别初代机框 Slot F 才认 CT/VT 卡。
- 防护涂层：部分后缀带 Conformal Coating（三防漆）选项，适用于沿海/化工高腐蚀场合
产品介绍
在某 220kV 变电站碰到过一回：主变差动保护 UR 装置的 UR8AH 通道采样漂移，查下来是端子氧化导致 CT 回路接触不良——换模块本身倒快，但发现备件架上没有，原厂已标注 Obsolescence，等渠道调货耗了 36 小时，保护被迫退出运行留下巨大隐患。这经历让我记住一点：UR8AH 在整个 UR 系统里是”感知入口”，继电器 CPU 再聪明，CT/VT 模块挂了就全瞎，采样丢失直接引发保护闭锁或误动。
从供应链角度看，GE Multilin UR 系列主机（G60、T60、L90 等）还在产，但部分老款 I/O 扩展如 UR8AH 已进入 EOL（End of Life），新项目推荐 UR-8UH 或对应新 CT/VT 卡，前提是 UR 主机固件支持。对存量电厂/变电站的运维采购来说， 的 TCO 考量不在于单价（通常几千块），而在于它是单点故障件且无热插拔——换模块需短时退出保护。建议借一次定检窗口买足 N+1 冷备件封存入库，比赌停产件哪天突然从市场消失更划算，尤其你们若有多台同型号 UR 装置，模块跨机互换性极好，一块冷备可覆盖多台。
应用场景与库存策略
UR 保护继电器一旦因 CT/VT 模块故障降级为”仅逻辑运行无模拟量”，差动保护就得退出——这在主变或发电机保护上是重大不安全状态，调度通常会要求限负荷甚至停运。而 市面余货多为二手拆机件，成色参差，交期从现货 3 天到完全无货都有可能。
典型场景与备货建议：
- ——差动与复压闭锁依赖 CT/VT 采样，建议按 A 类关键件每站备 1 件全新冷备（Buffer Stock），多站同型号可共用 1 件做中心库周转。
- ——若装置配置有双 CT/VT 模块冗余读取，可降为 B 类，签 VMI 让渠道保 1 件现货；单模块配置则必须自囤。
- 大型工业用户（石化/冶金高压配电室 UR C60 电动机保护）——影响单台机组但不是全厂失电，建议 ABC 分类划 B 类，最低备 1 件二手测试合格件（要求附校准报告）。
- 海外或偏远风电场/光伏升压站——物流不便且本地无继保校验仪，建议在岸上基地仓存 1 件，入柜前用 EnerVista 做通道校验并贴标签。
真实案例：
南方某 500kV 变电站 #2 主变保护柜（GE L90＋G60，各配 做高/中压侧 CT/VT 接入），春检发现 G60 的 通道 3 电流采样归零——CT 回路经查完好，判定模块 A/D 前端老化。库房登记有备件但实际是 UR-2NH（仅 2CT），不兼容。紧急联系渠道商找到 1 件翻新品，顺丰加急隔天到，主变保护退出运行约 18 小时（调度特批短时运行仅投非电量保护）。事后把所有 UR 机框的扩展槽位和兼容模块清单重新梳理，，再没为这事半夜接电话。
常见问题解答 (FAQ)
A：GE Multilin 对该模块已发 Obsolescence Notice，授权分销渠道基本清完。目前市面流通以 New Surplus（全新余货）、二手拆机测试件为主。建议立刻盘点你们 UR 装置台数——若有 ≥2 台配此模块，现在不下单锁货，半年后大概率只剩无测试报告的”拆机裸板”，风险陡增。
Q2：停产了有无直接替代型号？新旧模块能否混插？
A：部分新版 UR 主机可改用 UR-8UH（Universal Analog Input）或 UR-8LH/UR-8FH 依功能，但插槽位置和固件要求不同，老主机（早期 B30/C60 初版 BIOS）可能不支持。 在兼容机框内通常可跨机互换（只要插槽对——多数是 Slot F 或 Slot 5/6），严禁不核对插槽分配直接硬插。替代方案须以 GE UR Series Hardware Manual（GEK-113000）及你们现网固件版本为准。
A：三条铁律——①要求卖家提供上电照片/视频，插 UR 主机后背板能识别序列号且 4CT/4VT 通道读数接近零（CT 开路时显示合理零漂而非固定满码）；②查标签激光刻印与 GE 原厂字体，警惕重印贴纸；③优先选带近期校准证书或明确注明”Tested Good / Warranty 12mo DOA” 的货源，到货后入库存前务必上 EnerVista 做通道加标准源复核。
A：不支持在线热插拔——更换需退出保护或切至备用主变保护运行（若有双重化配置），断开装置电源后拔旧插新，上电后通过前面板或 EnerVista 确认模块 ID 识别正常、CT/VT 变比参数继承正确（多数情况下配置存在 CPU 内会自动加载，但仍建议核对）。CT 二次侧接线端子上紧后用力矩扳手或手感确认，松脱是采样异常的头号原因。
Q5：冷备件怎么保管能放十年不坏？
A：静电屏蔽袋密封＋干燥剂，存于温控库房（建议 15～25℃，RH＜60%），贴”入库日期/校验日期”。UR 系列模块电解电容老化较慢但插拔连接器氧化是隐患——建议每 24 个月做一次上电自检（插到同型号 UR 机架空载识别即可，不必接 CT/VT），确认 LED 状态与序列号可读。
