描述
产品详情

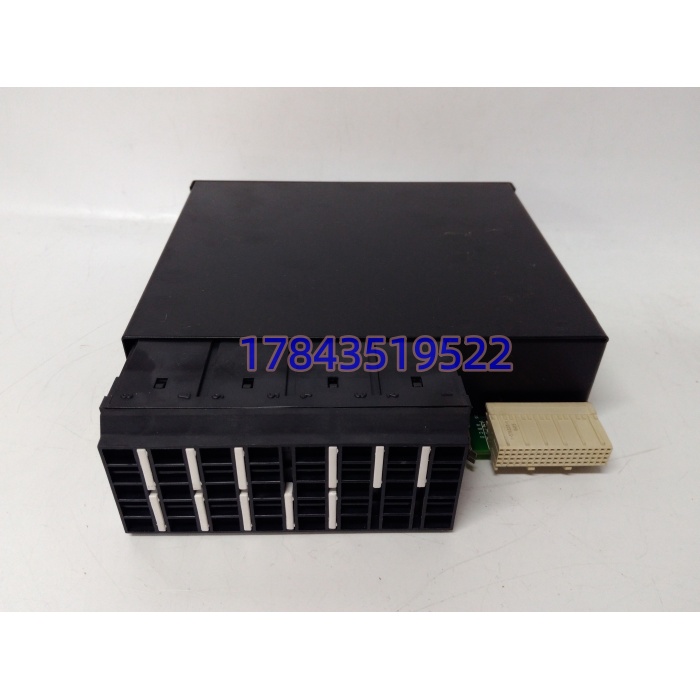

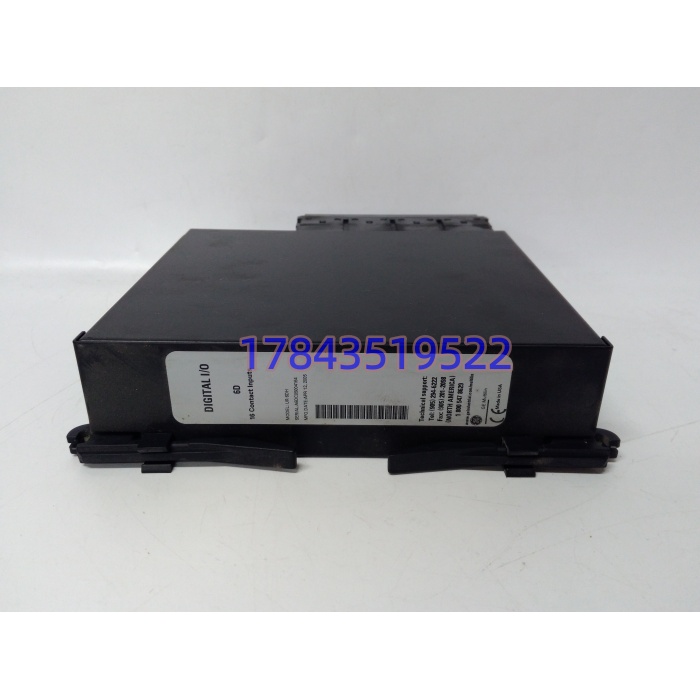

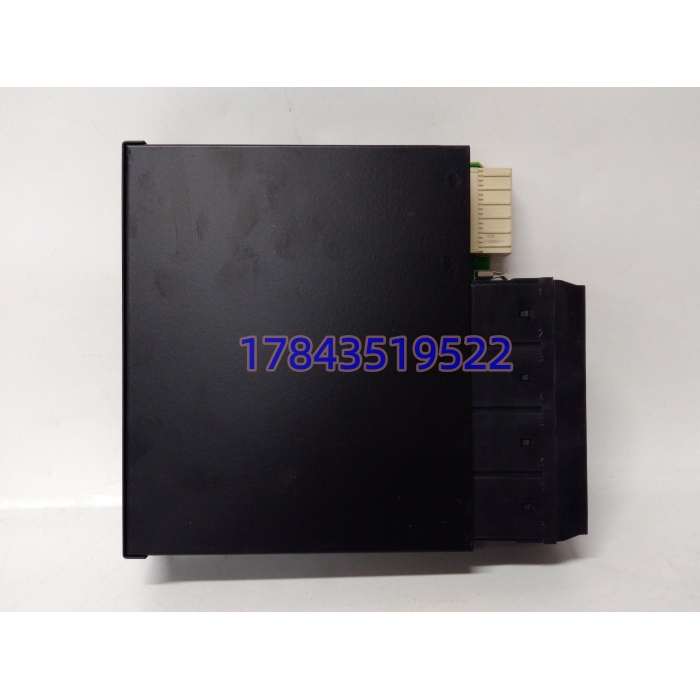

· 型号：UR6DH
· 品牌：GE Multilin（GE Vernova Grid Solutions）
· 系列：Multilin UR 系列通用继电器 I/O 扩展模块
技术参数
| 参数项 | 指标（UR6DH / UR-6DH） |
|---|---|
| 模块类型 | 高密度数字量 I/O 扩展模块（Digital I/O Expansion） |
| 别名写法 | UR-6DH、UR 6DH（渠道简写） |
| 数字输入 | 16 路光隔干/湿接点，24~250 VDC 软件可组态，10 mA 典型，1 ms~60 s 防抖可设 |
| 数字输出 | 6 路 Form-C（SPDT）电磁继电器，10 A 阻性 @250 VAC / 30 VDC |
| 触点形式 | 输出为转换触点（NO+NC 共用 COM），非纯 NO 板 |
| 供电 | UR 主机背板 5 VDC（典型 4.8 W 最大），无独立外部电源端子 |
| 隔离 | 场侧-背板 2500 Vrms 工频隔离，通道间不隔离 |
| 通信 | 无外部通信口，走 UR 背板内部总线与主机 CPU 交换 |
| 组态软件 | GE EnerVista UR（Viewpoint 维护口） |
| 热插拔 | 支持 UR 机架带电插拔，主机不重启 |
| 工作温度 | -40 °C ~ +70 °C（连续柜内运行） |
| 尺寸 / 重量 | 约 152×178×38 mm（6″×7″×1.5″）/ 约 1.15 kg |
| 安装 | UR 系列继电器机箱专用槽位（非 DIN 导轨） |
| 认证 | UL / CE / IEC 60255 系，IEC 61850 系统间接兼容 |
产品介绍
变电站夜班主接线图里断路器位置信号突然变灰，查到最后是 UR 主机后面 UR6DH 第 9 通道 DI 光耦漏电流偏大，250 VDC 湿接点电压跌落时误判分闸——这类暗病在老水电厂励磁小室里见过不止一次。UR6DH 在 Multilin UR 柜里干的是”把现场硬接点收进来、把保护命令打出去”的脏活：16 路 DI 吃断路器_aux 触点、弹簧未储能、隔离刀位置、外部闭锁；6 路 Form-C 继电器去驱动跳闸线圈监视继电器、事故音响、联锁中间继电器。它本身不跑保护算法（那是 L90/T60 主机 CPU 的活），但 UR 主机原配 I/O 点数不够时，没这块扩展板，要么改屏柜加外部 RTU，要么砍信号——都不如插一张 UR6DH 干净。
采购这件的第一个雷是身份混编：搜索结果一半写”16 入 16 出+4 AI+2 AO””DIN 导轨 24 VDC 自供电””支持 Profinet 主站”，那是把 UR6DH 和西门子 ET200、ABB S800 混着编的。严格来说， 按 GE 原厂资料是 16 DI + 6 Form-C DO，无模拟量、背板 5 V 取电、插 UR 机箱槽位，EnerVista 里设备类型选” Digital I/O”才不会组态报错。 现场实测发现，同号拆机件若继电器触点有多次分断电弧痕（用万用表蜂鸣档量 COM-NO 常开态漏电阻 >5 Ω），驱动跳闸监视继电器会出现”命令发了但外部线圈不吸”的幽灵故障，所以拆机件必须上 UR 测试机架做 6 路输出带 250 VAC/5 A 阻性负载通断 100 次老化。这板不适合拿去做普通 PLC 的远程 I/O（没 Modbus 口、没 DIN 轨），也不适合 24 VDC 独立供电场景——它离开 UR 主机背板就是块砖。
替换与升级建议
✅ 直接替换
- → （同型号同订货尾）：UR 机架同槽位热插拔更换，EnerVista 里重绑 I/O 映射（逻辑在主机 CPU 不丢），换前抄旧板序列号与固件小版本。
- UR-6DH / UR 6DH → ：只是连字符写法差异，GE 原厂 BOM 互认。
⚠️ 软件兼容（需改配置）
- （老 UR 固件 v6.x）→ 插新 UR 主机（v7.9x CyberSentry）：硬件可插，但 EnerVista 需升到对应大版本重读 I/O 描述文件，老工程里 DI 防抖时间、DO 脉冲宽度参数要复核，工作量约 1~2 小时停机。
- 替 UR6BH（16 DI 无输出）：若现场只缺 DI 不缺 DO，可单换 但多出 6 路输出必须在逻辑里屏蔽，否则空触点悬空会被诊断报”未配置输出”。
