描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | GE Multilin（General Electric / Emerson） |
| 完整型号 | UR6AH（亦写作 UR-6AH） |
| 产品类型 | UR 系列数字量 I/O 扩展模块 |
| 适配主机 | GE Multilin UR 系列主机，如 UR9AH、UR7AH、UR5AH、T60、L90 等 |
| 数字量输入(DI) | 8 路，干接点/湿接点，20–250 V AC/DC 宽电压兼容 |
| DI 输入阻抗 | ≈10 kΩ |
| DI 最高输入频率 | 10 Hz |
| DI 隔离电压 | ≥2500 V AC（通道-系统间光电隔离） |
| 数字量输出(DO) | 4 路 Form-A（常开）继电器触点，部分批次可选 Form-C |
| DO 触点容量 | 6 A @ 250 V AC / 30 V DC（阻性负载） |
| DO 动作时间 | <4 ms（Form-A 型） |
| 供电方式 | 由 UR 主机背板供电，无需外部电源 |
| 通信接口 | 无独立接口，通过 UR 背板总线与主机通信 |
| 工作温度 | -40℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 安装方式 | 插入 UR 继电器后部扩展槽，支持热插拔 |
| 前面板指示 | 每路 DI/DO 独立 LED 状态灯 |
| 认证 | CE / UL / cUL / IEEE C37.90 浪涌抗扰度 |
| 尺寸(约) | 标准 UR 模块宽 × 178 × 120 mm |
| 重量(约) | 0.4–0.5 kg |
产品深度介绍

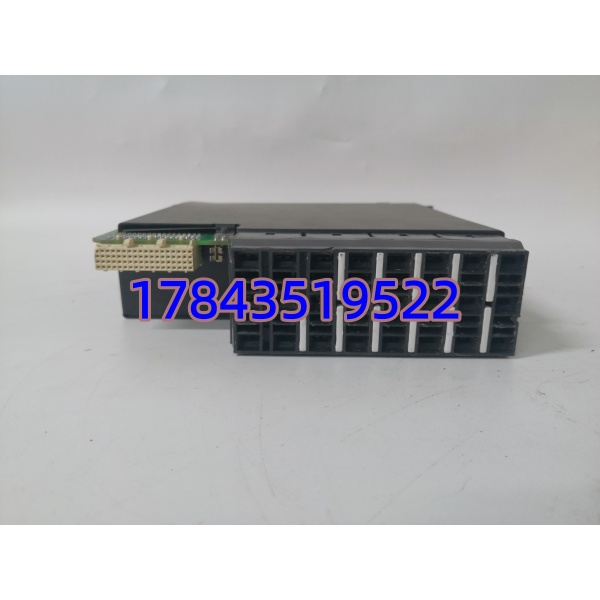

GE Multilin UR6AH 是 UR 系列通用继电保护装置的专用数字量 I/O 扩展模块，为变电站微机保护或工业配电保护主机提供额外的开关量采集点和继电器控制输出。模块支持 20–250 V AC/DC 宽电压输入，可直接接入断路器位置接点、隔离开关辅助接点、压力开关等现场干/湿接点信号；4 路 Form-A 继电器输出可驱动断路器跳闸、合闸线圈或报警回路。
该模块通过 UR 主机背板总线通信，即插即用，配合 UR 主机的 FlexLogic 可编程逻辑可实现本地联锁与 SOE（事件顺序记录，分辨率 ≤1 ms）。PCB 带三防涂层，通过 IEEE C37.90开关站浪涌测试，-40℃ 宽温设计适合户内配电室及户外 GIS 汇控柜安装。
应用场景与行业案例
变电站综保改造或电厂辅机保护扩容时，UR 主机自带 DI/DO 往往不够——断路器位置、隔离开关辅助接点、保护动作信号、事故总信号加起来轻轻松松超 16 点。UR6AH 就是专门解决这个 I/O 点数不足的模块，插进去就多 8 入 4 出，不用换主机也不用改接线太多。
典型应用场景：
- 110 kV / 220 kV 变电站 — 线路/变压器保护
采集断路器合位/跳位、隔离刀闸位置、气压低闭锁信号，驱动跳闸回路和事故音响。这类场景要求 DI 耐受现场 220 V DC 辅助电源电压，UR6AH 宽电压输入正好匹配。
- 发电厂 — 厂用电快切/备自投装置 I/O 扩展
发电机同期屏、厂用 PC 段备自投需大量开关量状态采集。电厂最在意 SOE 时间戳精度，UR6AH 配合 UR 主机可提供 ≤1 ms 分辨率。
- 工业企业 — 高压电机/电容器组保护
水泥厂、化工厂的高压电机综保，除本体保护外还需采集现场急停按钮、温度开关等，UR6AH 直接挂在 UR 主机后扩展。
- 轨道交通 / 数据中心 — 中压配电保护
中压开关柜综合保护，需联动报警灯、故障指示器，DO 触点容量 6 A 可直接驱动小型中间继电器或蜂鸣器。
案例：某 220 kV 变电站综保改造紧急补件
去年冬天，华北某 220 kV 变电工区在做年度定检时发现 #2 主变保护屏一块 的 DO 触点粘连——合位信号一直返回”1″，实际断路器已分开，后台误判。旧备件三年前就用完了，原厂报交期 6 周。
winter 停电窗口只有两天，保护班班长老李当晚联系我们。查到有一块全新原装库存（未拆封，批次近两年），立即安排上机联机测试验证 DI/DO 全通道正常。次日一早顺丰发出，第三天下午老李装上进机架，EnerVista 扫到模块，SOE 记录正常，定检通过。
后来老李跟我说：”这种保护用的扩展模块，平时觉得一个几千块贵，真等到年检卡住你才知道值。”他们后来按 N+1 把 UR 系列常用 I/O 模块都备了两块。
