产品详情

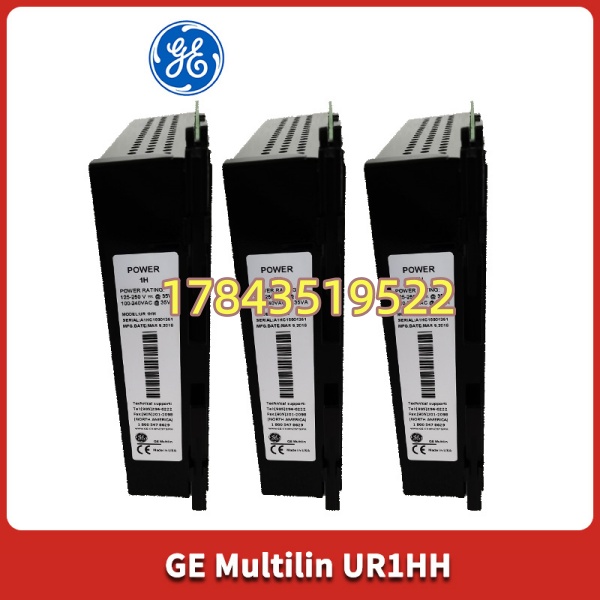

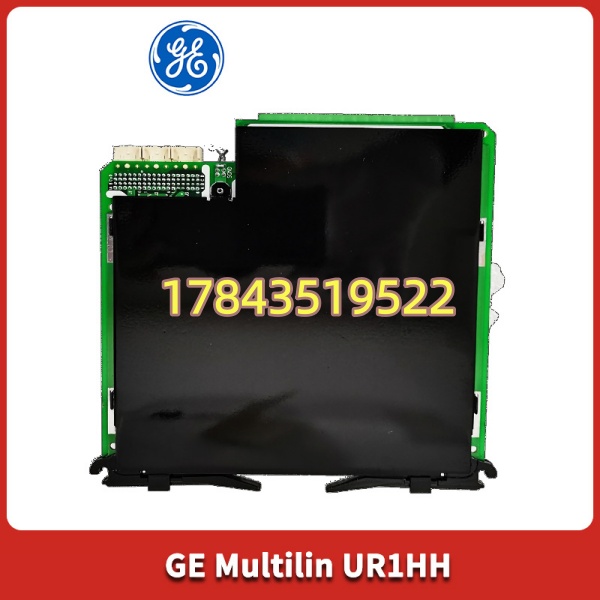

· 型号：UR1HH（GE Multilin Universal Relay Power Supply Module, High Voltage）
· 品牌：GE（General Electric）Multilin — GE Grid Solutions / Energy Management
· 系列：GE Universal Relay (UR) Series — Generation 1H High-Voltage Power Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE Multilin UR Series High Voltage Power Supply Module (UR1HH / UR-1HH) |
| 部件号 | UR1HH（亦见 UR-1HH 标注，加拿大 Markham 产） |
| 模块代际 | UR 第一代高压电源（1H 系列），后续被 UR-SH / UR-RH 替代 |
| 输入电压—AC | 100–240 VAC，50/60 Hz（典型范围 88–264 VAC per GE Doc） |
| 输入电压—DC | 125–250 VDC（早期批次标称 88–300 VDC，后期缩窄，请以实物铭牌为准） |
| 额定输出功率 | ≈35 W（DC侧给 UR 背板），35 VA（AC侧） |
| 输出电压 | 内部稳压直流（供给 UR 背板总线，非用户对外 24VDC 输出） |
| 安装形式 | 抽屉式插槽模块，插入 UR 继电器机箱左侧/右侧电源槽，支持带电插拔（Hot-Swap，建议先断本模块供电） |
| 兼容 UR 主机 | T60、L60、L90、D60、F60、M60、C60、B30 等 UR 系列 Universal Relay 机箱 |
| 向后兼容 | UR 机箱接受各代电源模块混插，但若双电源配置建议尽量同代（如两个 UR1HH 或两个 UR-SH），混插虽通常工作但 Rail Monitoring 表现有差异 |
| 工作环境温度 | 0～+60℃（依 UR 机箱整体规范，存储 -40～+85℃） |
| 湿度 | 5%～95% RH 非冷凝 |
| 认证 | UL、CSA、CE、符合 IEC 61010-1 |
| 物理尺寸/重量 | ≈150×180×40 mm / ≈1.1–1.2 kg |
| 状态指示 | 模块面板 PWR LED（绿=正常，灭/红需查机箱 Diagnostics） |
| 备注 | 此件仅为 UR 机箱电源模块，不含 CPU、CT-VT 或通信模块，不可单独构成保护继电器 |
产品介绍
（从历史生命周期验证切入）在某个 220kV 变电站改造项目里翻过 T60 保护屏——原配 UR1HH 电源模块因站内直流系统多次经受雷击浪涌后内部滤波电容老化，上电自检报”Power Module Fail”，整机 UR 继电器直接失电。换掉它机箱立刻复活。这就是典型的”小模块大影响”：UR1HH 本身不执行保护算法，但它挂掉整台 UR 继电器（含差动、距离保护）就跟着瘫了。
严格来说 属 GE UR 系列第一代高压电源（1H 代），2014 年后 GE 推了 UR-SH / UR-RH 改良版（输入扩至 88–400VDC、增强电压轨监控）， 已进入 EOL（End of Life）阶段，新件基本绝迹，市面流通以 NOS（New Old Stock 未用库存）和原厂级翻新为主。它的供应链价值在于：完全兼容现役大量早期投运的 UR 机箱，价格只有 SH 版的 1/3～1/2（二手行情），对还在运行的老站是性价比极高的 A 类关键备件——前提是你能验货。不建议新项目再指定 ，新装应直接选用 UR-SH（高压）或 UR-RL（低压）以规避未来无备件风险。
应用场景与库存策略
变电站 110/220kV 线路保护屏里 UR 继电器（T60 变压器保护、L90 纵差、D60 馈线保护等）大多配两块电源模块做 1+1 冗余。 一旦失效且无机架备用，整台保护继电器失电→主变差动或线路纵差保护退出→继保巡检可能直接开出”保护停运”罚单，严重时需陪停主设备。原厂交期（如还能订 SH 版替代）通常 8–16 周， 新件已无原厂直发。
- 110/220kV 变电站变压器/线路保护屏（UR T60/L90/D60） — 单屏标配双电源模块（×2 或 +UR-SH）→ 建议按 ，归入 A 类 ABC 分类单独建账。
- 发电厂网控/升压站 UR 保护屏群 — 同型号屏 ≥3 面 → 可按 每 3～4 面屏集中备 1 块，注意核对屏内是高压(/UR-SH)还是低压(UR-RL)电源不要混订。
- 工业自备电厂/大型石化配电 UR 保护 — 若 UR 屏仅单电源模块配置（无冗余）→ 强烈建议补购第 2 块做 1+1 冗余，停机损失 >> 模块成本（二手约 ¥2k–5k 级）。
- 替代策略：UR-SH（高压）可直接向后兼容替代 装入同槽位，功能增强（Rail Monitor 更完善），是官方推荐的 Lifecycle 延续方案；若你们现场是单电源且预算紧也可继续用 NOS，但要做好 Last-Time-Buy。
真实案例：西北某 330kV 变电站 2021 年检做 UR 屏电源切换试验时发现 #2 电源槽 上电不自检（LED 全灭，同槽位互换确认模块故障），库房无备件。因 T60 当时靠单电源模块撑着暂未跳闸，但保护已处无冗余状态。原厂 SH 模块报价高且交期 12 周，最终从同城另一座已完成数字化改造拆旧的老站淘到一块测试 OK 的 顶上，两周后补订 UR-SH 做永久替换。事后该局把所有 UR 电源模块列入 A 类台账并按 N+1 强制备货——教训很简单：保护屏电源模块便宜到可以忽略，但它挂了整台主变差动保护跟着退出，风险不对等。
常见问题解答 (FAQ)
GE 已将 UR-1H 代（含 ）列为停产(EOL)，原厂新件基本无货。市面主要是 NOS（未开封老库存，注意生产年份≤10 年为佳）和 Refurbished（原厂级或第三方翻新，要求提供上机自测报告）。采购时务必让卖家注明”上电测试通过+质保期”，并核对铭牌 Input 规格是否匹配你们现场（高压版 125–250VDC / 100–240VAC，别买成低压 UR-RL 24–48VDC 版）。
如果你们站内有 ≥3 台 UR 屏配 且计划再运行 5 年以上——现在就该 Last-Time-Buy，按 N+1 冷备量囤。等三年后连二手都稀少时溢价会翻倍。新装/扩容项目直接指定 UR-SH（高压）避开此坑。[请以 GE Grid Solutions 最新 PCN(Product Change Notice)为准]
UR-SH（高压）——同槽位、同接插件、输入范围更宽（88–400VDC），UR 机箱固件通常无需改动（建议 UR 固件 ≥ v4.x 以获得完整 Rail Monitoring，老版本也基本兼容）。 不能替 UR-SH 槽位如果你们新购屏已标配 SH——不过一般老屏都是 槽位，SH 向下兼容插进去没问题。双电源配置建议尽量同代，混插虽多数情况下工作但 Diagnostic 页可能提示”Mixed Power Module Generation”。
铭牌上 Input 标 100–240VAC / 125–250VDC = 高压版(/UR-SH)；标 24–48VDC / 18–60VDC = 低压版(UR-RL)。插错低压版到高压直流 220V 控制电源会瞬间烧毁，下单前一定核对现场控制电源电压。
Q5：二手/翻新件如何简单验货（到货未装机前）？
①核对 GE 激光刻字、日期码格式（打磨重印字体发虚要警惕）；②若有条件插到同型号 UR 机箱空载上电，面板 PWR LED 常绿，EnerVista 软件连机读 “Power Supply Status: OK”；③目检电解电容顶部无鼓包、PCB 无腐蚀变色。无 UR 机箱可测至少用可调电源给输入端 110VAC 测模块风扇（如有）微转和 LED 反应。
Q6：质保和呆滞保管注意什么？
二手/翻新通常保 6–12 个月，NOS 偶有 12–24 个月，写入采购合同。存放时防静电袋+干燥剂，控制库房湿度 <60%RH、温度 10～30℃，避免靠近强磁场。建议每 24 个月对冷备件做一次通电抽检（接 UR 机箱或委托第三方），防止电解电容干涸导致上机即坏。
