描述
产品详情

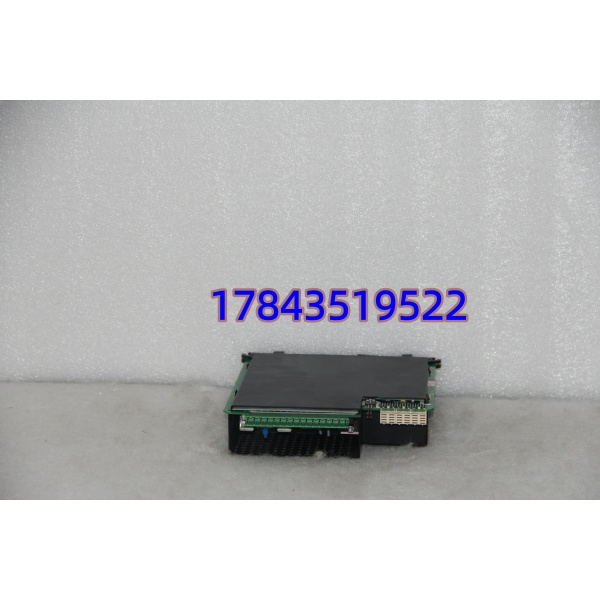

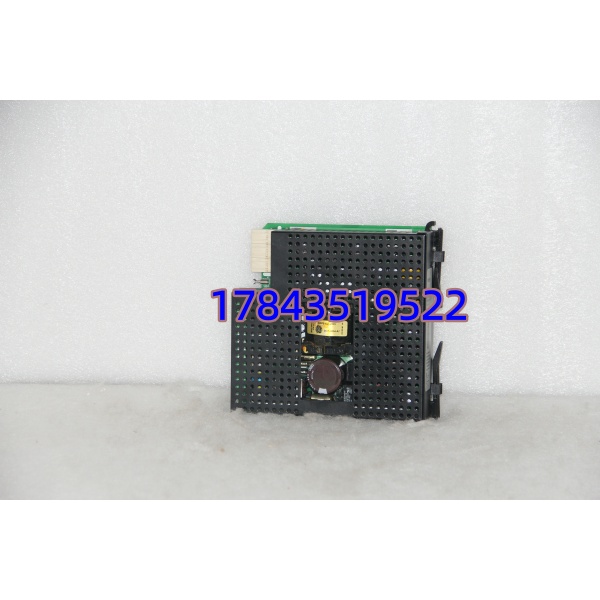

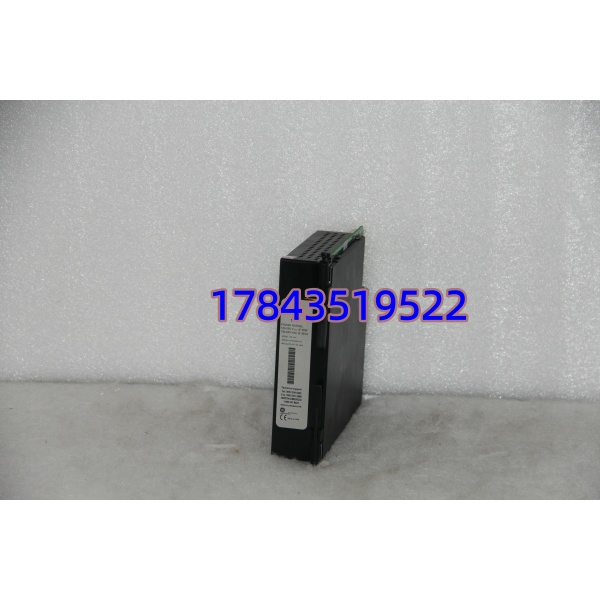

· 型号：UR1HH（UR-1HH，High-Voltage Power Supply for UR Universal Relay）
· 品牌：GE Multilin（GE Grid Solutions，原 GE Fanuc / GE Energy）
· 系列：GE UR Series Universal Relay — Power Supply Module（High-Voltage Version）
技术参数
- 制造商：GE Multilin / GE Grid Solutions（加拿大产线）
- 模块全称：UR1HH — High-Voltage AC/DC Power Supply Module for UR Universal Relay
- 安装方式：UR 继电器机箱后部模块插槽（抽屉式卡入，面板锁扣固定），非独立 DIN 导轨安装
- 输入电压（AC）：100–240 VAC，50/60 Hz（部分批次标 88–264 VAC 宽容度）
- 输入电压（DC）：125–250 VDC（高压版，区别于低压版 UR1HL 的 24–48VDC，不可互混）
- 额定功率：35 W（35 VA AC），专供 UR 机箱内 CPU/I/O/通信模块内部直流母线
- 输出电压：内部稳压 DC（不直接对用户外供 24VDC，继电器本体有独立端子排提供保护用 24V/48V 可选）
- 冗余支持：UR 机箱可装两块电源模块（UR1HH + UR1HH 或 UR1HH + UR1HL），自动均流 1+1 冗余，任一块故障不影响运行
- 热插拔：支持在线插拔更换（Hot-Swap），故障时前面板 LED 红灯报警，CPU 模块记录事件
- 前面板指示：PWR（输入电源正常）、FLT（模块故障/过温/过压），部分批次带 Voltage Present LED
- 功耗（自身）：典型 < 10W 空载，满载效率 >80%
- 工作温度：0℃～+60℃（机箱环境），存储 -40℃～+85℃
- 湿度：5%–95% RH 非冷凝
- 认证：UL 508 / CSA / CE，符合 IEC 60255-27（EMC）及 IEC 61000-4系列
- 配套建议：双电源运行时建议两块同代次（UR-1HH Gen 与 UR-SH Gen 可混但官方推荐同代），配 UR CPU 模块及 I/O 扩展
- 停产状态：UR-1HH 早期代次已 EOL，新造限供，市面为 NOS（库存余料）或专业翻新版
产品介绍
变电站综自改造时碰到过一回——110kV 线路保护 UR 装置突然报”Power Supply Fail”，查是 UR1HH 输入侧压敏电阻老化炸裂导致内部母线掉电（好在装了双电源冗余第二块顶住没跳保护）。换的时候才发现这模块是抽屉插卡式，拧开前面板两颗手拧螺钉往外抽旧模块、推新模块锁紧，不用动任何接线——前提是机箱还有空余电源槽位。 专吃站用 220VDC 或 110VAC/220VAC 逆变电源，转为 UR 机箱内部多路 DC 给 CPU、GOOSE 网卡和 I/O 模块用，和那种外供 24VDC 的低压版 UR1HL 完全两码事。
采购端最怕买成低压版（UR1HL 24–48VDC 输入），插进 220VDC 站用电直接烧毁。严格来说 分早期 Gen（UR-1HH）和后期 SH 代次（UR-SH 高压版），新老可以混插同一 UR 机箱但建议成对同代次减少罕见握手告警。按 ABC 分类属 A 类——保护屏无电=全失去主保护，建议双电源机箱按 N+1 原则至少备 1 块冷备，单电源配置必须备 1 块。Series 90-30/90-70/RX3i 电源与此无关，不可替入。要求卖家提供序列号标签照 + 上电自检通过证明（PWR LED 亮、FLT 灭）。
替换与升级建议
✅ 直接替换
- ←→ UR-1HH 早期代次 / UR-SH（高压版）— 物理插槽、引脚、功能兼容，可直接原位替换。双电源冗余配置建议两块同为高压版（ 或 UR-SH High-Voltage），混装高低版本（ + UR1HL）仅在厂家明确允许且站用电匹配情况下做，一般不推荐。
- 注意：若原机装的是 UR1HL（24–48VDC 低压版） 则 不能直接替入低压供电回路，除非站用电也同步改为 125–250VDC/AC。
⚠️ 软件兼容（需改供电架构）
- （Low-Voltage 24–48VDC 输入版）— 物理插槽兼容但输入电压范围不同，仅当你的 UR 屏供电已改为 24V/48V DC 可用 替换 ，属于供电架构变更，需核实直流屏输出能力。
- 升级 UR-SH 高压版（部分后期批次标 UR-SH-HV）— 可替 ，功能一致，部分批次增强输入范围（88–400VDC），插上自动识别。
❌ 硬件不兼容
- IC693PWR331 / IC200PWR001 / 任何 PLC 机架电源 — 是 UR 继电器专用插卡，不供外 24VDC，不能用于 PLC 系统。
- 试图把 当 DIN 导轨开关电源向外供 24VDC — 内部输出仅给 UR 机箱背板，无用户可接 24V 输出端子。
