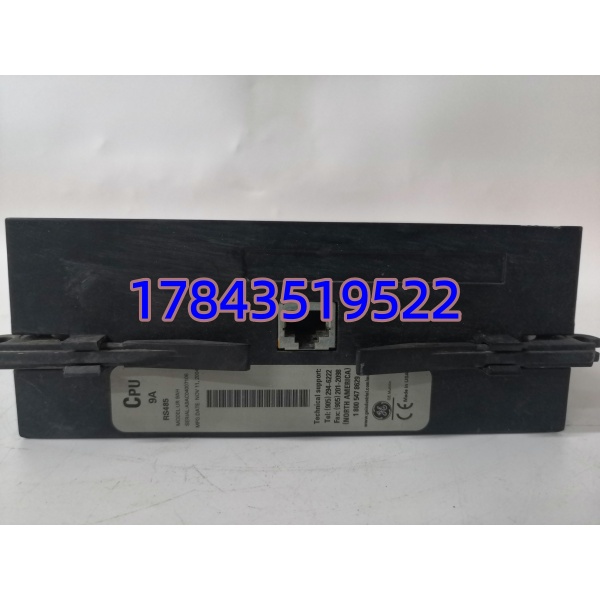

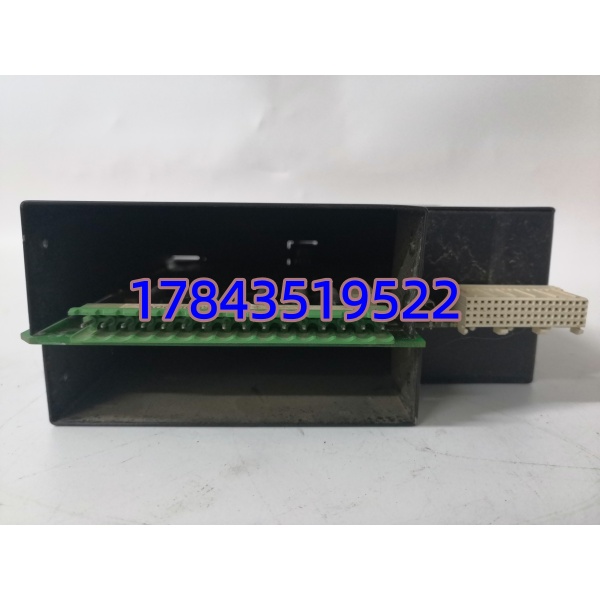

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | GE Multilin（General Electric / GE Grid Solutions） |
| 型号 | UR9AH（UR-9AH） |
| 产品类型 | UR 系列通用继电器 CPU 中央处理模块 |
| 处理器 | Motorola MVME1727，32位 RISC，200 MHz |
| 内存 | 2 MB SDRAM（运行）+ 1 MB Flash（非易失，存放配置/录波） |
| 通信端口 | 前面板 10/100 Base-T 以太网、RS-232；后面板 RS-485（Modbus RTU/DNP3） |
| 支持协议 | Modbus RTU/TCP、DNP 3.0、IEC 60870-5-104（部分固件）、可选 IEC 61850 |
| 前面板 | LCD 显示屏（配主机面板）、导航按键、RUN/ERR/COMM LED 状态灯 |
| 事件记录 | 最大 1024 条 SOE，带 IRIG-B / SNTP 时间同步 |
| 固件升级 | 通过 EnerVista UR Suite 软件，串口或以太网在线升级 |
| 供电 | 由 UR 机架背板电源模块（UR-1PS 等）供给，无需外接 |
| 工作温度 | -40℃ ～ +60℃（机柜内安装） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 隔离耐压 | 通信端口 2.5 kV RMS 光电隔离 |
| 安装方式 | UR 机架专用 CPU 插槽，支持热插拔（Hot-Swap） |
| 兼容应用 | G60发电机保护 / T60变压器保护 / F35馈线保护 / N60网络保护 / L90线路纵差 等 UR 主机 |
| 兼容 I/O 代次 | 须搭配旧代 CT/VT 模块（UR-8A/8B/8C/8D/8LH），不可混用新代 8NH/8LV 等 |
产品深度介绍
GE Multilin UR9AH 是 UR 系列通用保护继电器的核心 CPU 模块，充当整个保护装置的”大脑”。它实时采集 CT/VT 模块数字化后的电流电压数据，执行距离保护、差动保护、过流/接地等算法及用户自定义的 FlexLogic 可编程逻辑，在毫秒级内作出跳闸或告警决策，并通过以太网/串行口与 SCADA 系统通信上传事件记录和录波数据。
模块支持热插拔更换，插入 UR 机架后自动从非易失存储器加载原有配置（或从 EnerVista 下载），最大程度缩短保护装置停运时间。需注意 UR9AH 属于 UR 经典代次 CPU，必须配合旧代模拟量模块使用——这是现场最容易踩的坑，下文有专项说明。
入库验收与上机检测流程
我们出货按以下流程逐块检测，可提供测试照片/视频给客户确认：
1. 入库验收检测
- 来源追溯：核对原厂标签序列号、硬件版本号（Hw Rev），查原厂包装或进口报关单。
- 外观检查：壳体无磕碰变形，背板金手指无氧化发黑，前面板 LCD 窗口无裂痕，固定锁扣完好。
- 附件核对：原厂防静电袋/包装盒、说明书卡齐全。
2. 上机功能测试（Live Test）
- 测试环境：GE Multilin UR 机架 + UR-1PS 电源 + UR-8LH CT/VT 模块 + UR-6AH I/O 模块 + EnerVista UR Setup 软件联机。
- 测试内容：
- 模块识别——上电后主机扫描，确认 UR9AH 被正确枚举，无”CPU Error”报警。
- 前面板交互——导航键、LED 状态（RUN 绿灯常亮、ERR 灭）正常。
- 通信测试——通过以太网口 Ping 通模块 IP，EnerVista 成功建立在线连接，读取装置序列号/固件版本。
- 逻辑验证——下载一段含基本过流元件+FlexLogic 的配置，强制 DI→DO 联动，确认 CPU 执行逻辑正常。
- 热插拔测试——带电拔出再插入，确认配置自动恢复、RUN 灯回归正常。
- 测试记录：截图 EnerVista “System Information” 页面存档，记录固件版本号（如 V03.54 / V04.xx）。
3. 电气参数抽检
- 用 Fluke 115 万用表检查背板电源引脚对地无短路。
- 记录模块 PCB 版本号及制造日期（侧面标签）。
4. 最终质检与包装
- 质检员签字，贴 QC Passed 标签（含日期）。
- 防静电袋密封 → 气泡膜 → 五层瓦楞纸箱。
- 附出货检测简表及序列号溯源说明。
