描述
产品详情

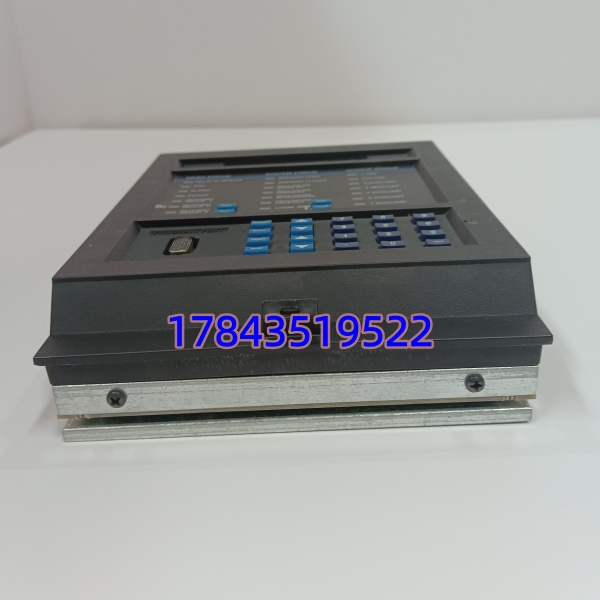

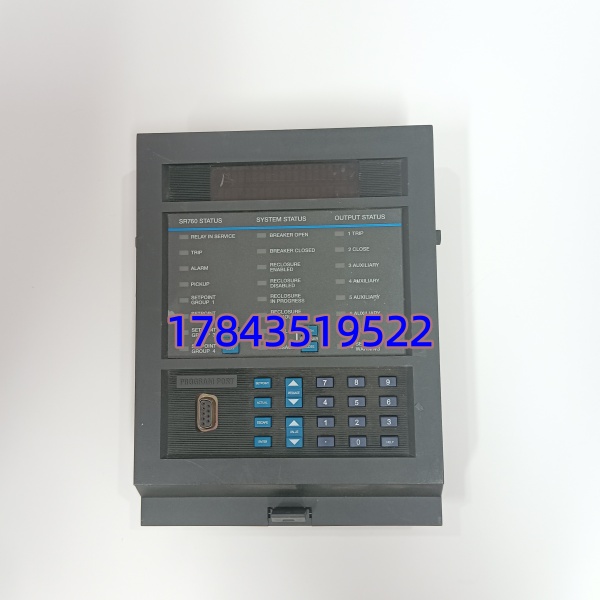

· 型号：SR760（面板/组件号 1219-0003）
· 品牌：GE Multilin（General Electric）
· 系列：SR Family — 750/760 Feeder Protection & Management Relay
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整标识 | GE Multilin SR760 Feeder Management Relay，前面板/套件号 1219-0003（部分清单标整机P/N含SR760 Base+1219-0003 Faceplate） |
| 产品类别 | 微处理器式中压馈线保护与管理系统继电器（Feeder Management Relay） |
| 适用系统 | 工业配电/公用变电站 中压（典型 4kV~38kV）径向或环状馈线初级保护 |
| 安装形式 | 抽屉式（Draw-out）机箱，适配标准 19″ 屏体或 GE SR 系列外壳，支持在线抽出测试 |
| CT输入 | 三相保护CT + 零序CT，1A 或 5A 额定（软件可选），典型量程 0.04×In~40×In |
| PT/VT输入 | 三相 PT 输入 100V L-N / 100V L-L（对应系统电压 1~38kV 经 PT 变比折算），频率 50/60Hz |
| 保护功能 | 瞬时/反时限过流(51/51C)、方向过流(67)、接地故障(51N/67N)、过/欠压(59/27)、频率(81O/U)、断路器失灵(50BF)、同期检查、负荷 shedding |
| 计量功能 | 三相 V/I/Pf/F、有功/无功电能、需量、负序/零序分量，精度典型 ±0.5% |
| 事件/录波 | ≥128条 SOE（带时标）、≥10组故障录波（最长 32周波）、断路器累计开断电流/次数统计 |
| 通信接口 | RS-485（Modbus RTU / DNP3.0 / IEC 60870-5-103），可选以太网端口(10BASE-T) 需确认具体选项代码 |
| 对时接口 | IRIG-B（光纤或电气）、SNTP（以太网版） |
| 前面板HMI | 图形LCD + 导航键 + LED 状态指示（Run/Trip/Alarm/Comms），支持就地整定与模拟测试 |
| 供电电源 | 通用 24~250V DC 或 100~240V AC（依具体选项代码，下单前确认贵司屏内控制电源） |
| 触点输出 | 典型 8路 可编程 Form C（常开+常闭）继电器输出，5A @ 250V AC 阻性 |
| 数字量输入 | 典型 8~16路 24/48/110/220V DC 光电隔离 DI（依选项） |
| 工作环境 | -40℃ ~ +85℃（运行），-40℃ ~ +85℃（存储），5%~95% RH 无凝露；可选敷形涂层(conformal coat) |
| 认证 | UL / cUL / CE / IEC 60255 / IEEE C37.90 抗扰度 |
| 尺寸(approx) | 抽屉式机箱 高≈177mm(4U抽架) × 宽≈152mm × 深≈229mm（依外壳选配） |
产品介绍
变电站改造时最怕老电磁式保护配合曲线不对导致越级跳闸——SR760（配1219-0003前面板）就是把这件事数字化的：它集成了方向过流、接地故障、低频/过频及断路器失灵保护，还能当高精度计量单元用，三相电压电流功率因数直接走DNP3.0或Modbus送SCADA。在某次石化装置区停电事故后复盘用它录波精确定位故障点在L3相距变电所320m处，比翻电缆台账快太多。
采购上要盯紧三点：第一，”1219-0003″通常指SR760配套的前面板/人机界面组件或整机含面板套件，买前确认您要的是完整继电器（底座+面板）还是单独前面板替件（单独面板极少单独流通，通常按整机备件订）；第二，SR760已停产由SR850替代，现渠道多为库存或翻新件，务必索要通电自检出厂报告及序列号截图；第三，供电选项（DC 24~48V vs AC/DC宽压 110~250V DC）和CT变比（1A/5A）必须按原屏图纸核对——插错宽压版本接110V DC可能烧辅助电源模块。
替换与升级建议
✅ 直接替换
- ：同系列抽屉外壳兼容，功能覆盖SR750并增强计量/录波，原位替换通常只需重下装配置文件（EnerVista .rdb），建议先备份原设置。严格来说SR750与固件不通用，换型后需用对应EnerVista版本打开工程。
- ：若仅是前面板液晶破损可单独更换同系列面板（需开盖），但多数项目直接订整机备件以免内部主板老化隐患。
⚠️ 软件兼容（需改配置/验证）
- ：GE官方指定替代，物理安装尺寸相近但需确认屏体开孔/深度，通信参数需重新组态，属系统升级非原位直接替，建议联系GE服务确认迁移包。
- 跨选项代码替换（如DC辅助电源↔AC/DC宽压版）：物理插进去但辅助电源模块不匹配会拒动或烧毁——必须核对原屏供电电压范围一致或改配电源模块。
❌ 硬件不兼容
- GE Mark VIe / IS200 系列控制卡、GE IC695/IC697 PLC模块：体系不同，不可互插，买错退换。
- ：完全不同产品线，物理外观差异大不会插错但订购切勿混淆。
若无全新库存，二手/翻新件市场常见但必须要求上电SOE记录+继电器测试动作截图+ABB/GE标贴无打磨；关键变电站建议向GE代理询价SR850新机或要求拆机件附原厂校准证书。
常见问题解答 (FAQ)
Q1：1219-0003 是我柜子上拆下来的前面板，能单买面板换吗？还是得买整台继电器？
技术上面板可单独更换（开盖拔排线），但实际渠道极少单独流通1219-0003面板——大多按整机备件（+1219-0003面板）出售。若仅液晶破损且内部主板自检正常可订面板；若继电器已超15年建议整机备件替换避免多点老化。
= SR750 + 增强计量/录波/高阶保护元件（如同期检查、负荷 shedding）。抽屉外壳兼容可原位替换，但需在电脑用 软件打开原 .rdb 文件（SR750工程需用版软件迁移），重编译下装——逻辑/保护定值通常可继承，约30~60min工作量加现场传动试验。
Q3：这继电器支持 IEC 61850或以太网通信吗？
标准 标配 RS-485（Modbus/DNP3），IEC 61850 或以太网属可选配代码（通常标 -E 或 -ENET 后缀），买前确认原设备铭牌有无”Ethernet/61850″标注；若无可加规约转换网关但不如直接订带以太网选项的新机或升 SR850。
GE官方 /750 系列已停产（EOL），推荐替代是 SR850。本页标注”原装全新”指向渠道剩余库存（通常极少量），无全新库存则提供经测翻新整机附测试报告。关键变电站项目如允许建议改订 SR850 并向 GE 申请迁移支持。
