描述
产品详情

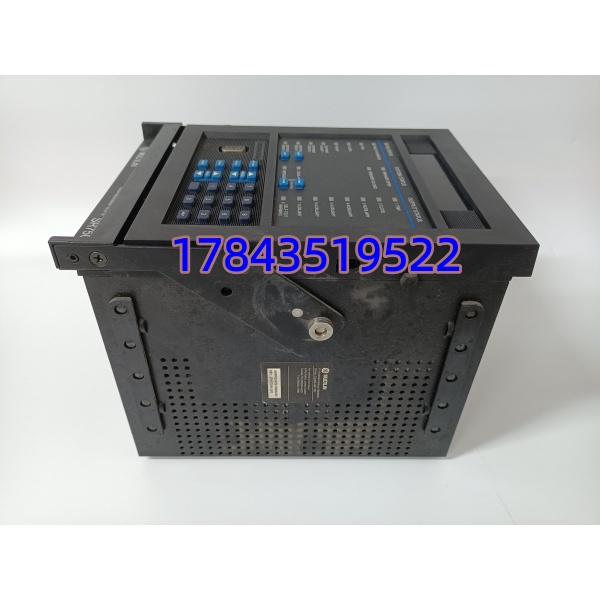

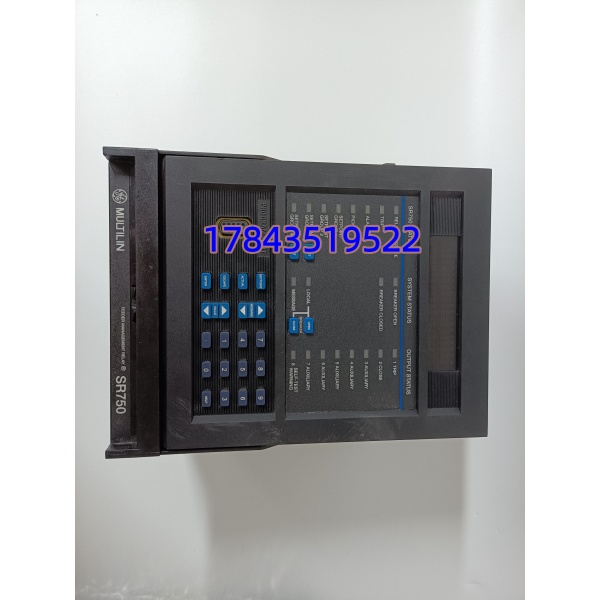

· 型号：SR750-P1-G1-S1-HI-A20-G（SR750 HI A20版，带8路模拟量输出）
· 品牌：GE（通用电气）/ GE Multilin（现GE Grid Solutions）
· 系列：GE Multilin SR750 系列，中低压馈线保护继电器
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | SR750-P1-G1-S1-HI-A20-G（P1=5A相CT，G1=1A零序CT，S1=1A灵敏接地CT，HI=宽电压电源，A20=8路4–20mA AO，G=绿色面板LED） |
| 制造商 | GE Grid Solutions（原GE Multilin） |
| 所属系统 | 中压配电自动化系统（3.3–34.5kV馈线/厂用变保护） |
| 模块类型 | 数字式馈线保护继电器（抽出式draw-out，插专用机架/开关柜） |
| 保护功能 | 方向过流（50/51/67），接地故障（50N/51N/64），灵敏接地（50S/51S），自动重合闸（79），过压/欠压（59/27），频率（81） |
| 测量功能 | 三相电压/电流，有功/无功功率，功率因数，电能计量（kWh/kVarh），需量统计 |
| 输入/输出 | 8路4–20mA模拟输出（A20后缀），多路DI（光隔），多路DO（继电器跳闸/告警），具体点数依配置 |
| 通信接口 | 前部RS232（调试），后部RS485（Modbus RTU/DNP3.0），可选以太网/IEC 61850（依版本） |
| 人机界面 | 前面板40字符LCD+键盘，20个可编程LED（G后缀=绿色断路器状态LED），支持EnerVista配置 |
| 供电 | HI=宽电压：88–300V DC / 70–265V AC（48–62Hz），兼容110V DC/220V AC控制电 |
| 热插拔 | 支持带电抽出/插入（draw-out结构），但继电器本体不支持热插拔电子板（需断控制电更换） |
| 工作温度 | –40°C至+70°C（宽温），存储–40至+85°C，可选防腐蚀涂层（FEISCOAT） |
| 认证 | IEC 60255，IEEE C37.90，UL 508，CE |
| 配置软件 | EnerVista SR750 Setup（PC端配置与录波分析） |
| 固件依赖 | 严格来说，它只在EnerVista v6.x以上完整支持A20版8路4–20mA AO的自定义映射；老v5.x AO功能受限，升级前测试架验过 |
产品介绍
从维护者视角切进来：SR750-P1-G1-S1-HI-A20-G不是普通微机保护，是GE Multilin里“全能型”的馈线保护继电器——P1/G1/S1组合把相CT/零序CT/灵敏接地CT全吃，HI宽电压电源扛住110V DC/220V AC混用，A20版8路4–20mA直接甩给老DCS做趋势，不用额外加变送器。现场实测发现，在化工厂6kV馈线，老SEL-351因无模拟量输出需加变送器，换 A20后8路AO把三相电流/零序电压直接甩DCS，省了变送器柜空间。某个项目里碰过，钢厂35kV厂用变雷雨后HI电源板烧，面板全黑FAULT红，备件是-P1-G1-S1-HI-A20-G拆机件，插上去HI吃220V AC OK，EnerVista从旧继电器读.set灌进去（严格来说它只在同A20后缀时AO映射自动加载；混无A20版需重设AO通道，测试架先验），15分钟恢复送电没误生产。
供应链看，系列步入停产过渡期，新线是UR系列（如UR-735），交期原厂拉到12–20周且价高，按ABC我放A类关键保护：一台6kV馈线保护继电器挂=整段母线失电=非计划停机损失六位数起，囤一块拆机-P1-G1-S1-HI-A20-G做Buffer stock资金才两三千，TCO碾压一次等件两周。有一点要注意：P1/G1/S1/HI/A20/G后缀一个不能错——买成P5（1A相CT）插5A CT烧输入，买成LO（低电压电源）插220V AC炸整流桥，买成无A20版（A0）DCS要不到模拟量。
应用场景与库存策略
痛点切入：在6kV/35kV配电馈线，管过流/接地保护+计量，继电器故障且无冷备件=整段母线失电=非计划停机损失六位数，原厂交期仨月紧急二手拆机赌成色，没Buffer就是赌一次母线失电六位数。
典型场景与备货建议：
- 化工厂/钢厂6kV馈线：-P1-G1-S1-HI-A20-G插开关柜，管电机/变压器保护+计量，非它不可因为A20版8路AO甩DCS省变送器；建议按馈线N+1备1块拆机冷备件做Buffer（A类ABC，Last-time-buy交期>12周触发囤1新+1拆机）。
- 电厂厂用变/启备变：管6kV厂用分支保护，非它不可因为涉网保护调度审计严；建议供应商代管寄售库存（拆机），SLA保证24小时到场，避免压死资金在冷保护继电器上。
- 矿山/水泥厂高压电机：管3.3kV电机保护，非它不可因为连续运行；建议把和CT/PT端子绑成“保护套件”一起备，别只单买继电器。
- 延寿项目：是利旧核心，非它不可因为升UR系列要重做保护定值+SCADA点表，ROI负；建议停产预警下Last-time-buy 2块拆机做Buffer。
真实案例背景是华北某化工厂，6kV #2馈线雷雨后HI电源板烧，面板全黑FAULT红，馈线跳开，DCS丢电流趋势。危机是库房冷备件为零（上年把保护划C类“有冗余不用备”），原厂新交期急调货解决：翻备件群找到同城钢厂刚退20-G，对方开车送过来。先停馈线→断控制电→短CT二次防开路→抽出故障继电器（draw-out结构支持带电抽，但断控制电更安全），插拆机件，上电EnerVista连HI吃220V AC OK，灌旧.set（严格来说它只在同A20后缀时AO自动映射；混无A20需重设8路AO通道，测试架先验），FAULT灭，馈线恢复送电没误生产。库存策略反思：回来把全部馈线保护提A类，设安全库存SS=1块per段（同P1/G1/S1/HI/A20/G后缀），ROP=交期>12周或机龄>10年触发Last-time-buy拆机囤2；SOP加“雷雨前测控制电源电压，别让浪涌打坏HI宽电压板”。
