产品详情

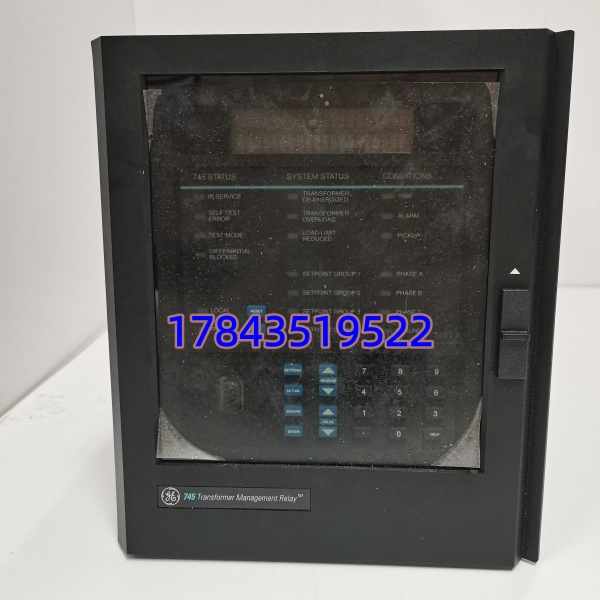

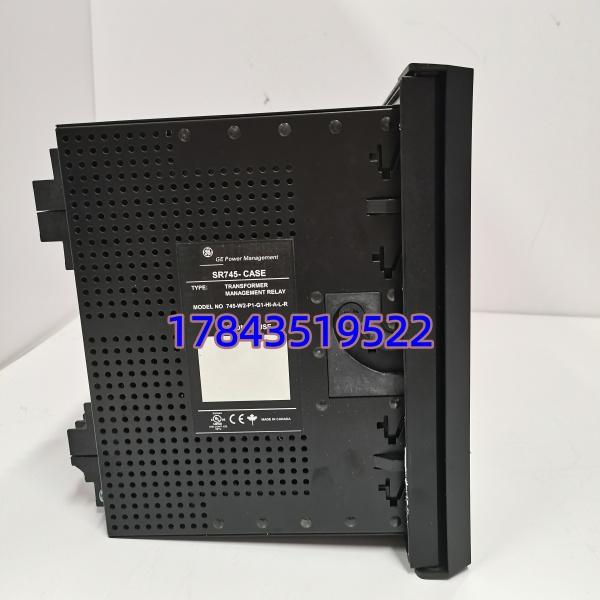

· 型号：SR745-W2-P1-G1-HI-A-L-R
· 品牌：GE Multilin（GE Digital Energy）
· 系列：SR745 Transformer Management Relay
技术参数
| 参数项 | 规格值 |
|---|---|
| GE 完整型号 | SR745-W2-P1-G1-HI-A-L-R |
| 选项解码 | W2=宽温-40~+70℃+增强键盘 · P1=Profibus DP · G1=Large CT 1–40A · HI=High-res Graphics LCD · A=4路Analog Output · L=RS-485 Modbus · R=Redundant DC Pwr |
| 保护功能 | 比率差动(87T) Restrained/Unrestrained · 差流速断 · 过激磁(V/Hz) 24阶 · 高压/中压/低压侧过流(51/51N) · 中性点零序(51N) · 热过负荷(49) · 非电量直跳(轻瓦斯/重瓦斯/油温) |
| CT 输入（G1版） | 3组三相CT 额定二次 1A或5A 可选（范围 0.02–40A rms），大CT适用于主变高压侧大变比CT回路 |
| VT 输入 | 3组三相YN / 两相V-V，额定 57.7–120V L-L（programmable），频率 50/60Hz |
| 模拟量输出 | 4路 4–20mA 隔离（可映射二次电流/有功/无功等，选项 A） |
| 通讯接口 | Port1: Profibus DP Slave（P1）；Port2: RS-485 Modbus RTU / DNP3 / IEC 60870-5-103（L）; Front USB for EnerVista |
| 断路器跳闸 | 最远 8 组可编程输出接点（Form C/A），分/合圈驱动能力 DC 30W/125V 典型 |
| 录波与 SOE | 预故障 15 周波＋故障后 30 周波录波；SOE 分辨率 1ms；最大 500 条事件缓存 |
| 定值组 | 5 组可切换定值区（Changeover via comm/contact/UI） |
| 电源 | 冗余 DC 48/125/220V 或 AC 100–240V 依订单（R=双电源模块），典型功耗 ≤15VA |
| 前面板 | 320×240 图形点阵 LCD（HI），带导航键及可编程功能键，可本地查看矢量图/录波 |
| 精度 | 电流/电压 ±0.2% RDG；频率 ±0.01Hz；相位 ±0.5° |
| 工作环境 | -40～+70℃（W2 宽温版），5–95% RH 非凝露，海拔 ≤2000m |
| 认证 | UL 508 / CSA C22.2 No.14 / IEC 60255 / CE / KEMA 型式试验 |
| 组态软件 | GE EnerVista SR745 Setup（免费下载，版本建议 ≥v3.4x 匹配新固件） |

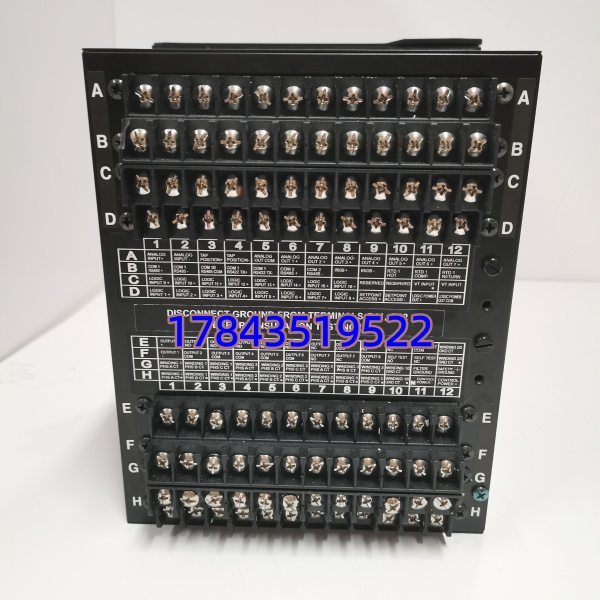

| 安装 | 面板嵌入式（标准 92×186mm 矩形开孔）或 19″ 机架适配器，后部端子排锁紧 |
产品介绍
主变保护改造里 SR745 的核心优势是”一只继电器干完比率差动+过激磁+非电量+录波上传”，不用再拼单独的微机非电量装置和录波器。现场实测它的 restrained differential 特性曲线在区外故障 CT 饱和时能可靠闭锁（需正确设 Knee Point 和 Unsymmetrical %），比老式电磁型差动继电器误动率低得多。某 220kV 变电站将电磁型保护换成 SR745-W2-G1 后，区外故障引起的误跳闸归零，同时把非电量轻瓦斯告警也并进了同一台装置 SOE，省了一台辅助装置。
采购要死磕后缀： 光写” 一台”毫无意义——G1大CT vs G5小CT 决定CT二次能不能接（G5最大只到 6A，主变高压侧常超），P1(Profibus) vs P5(Ethernet/Modbus TCP) 决定 DCS 通讯方案，W2宽温版贵但有-40℃低温认证适合户外端子箱安装。市面流通多 New Sur装库存或退运测试件（已停产转 SR750/ 新硬件平台），要求附带 .745 原配置文件备份+EnerVista 可读证明。它不适合当通用测控单元买——无计量级电能积算，别指望用它取代电度表。
替换与升级建议
✅ 直接替换
- 同完整后缀 SR745-W2-P1-G1-HI-A-L-R：硬件完全等同。断电拆下→新继电器装回→用 EnerVista “Upload from Relay” 读原设置（或 Restore 您备份的 .745 文件）→核对 CT/VT 变比与跳闸矩阵→Download→上电投运。工作量≈参数恢复+极性/六角图试验（约 1–2h 含传动）。
- ：通常固件可互升，注意老硬件可能不支持某些新录波特性，基本可替。
⚠️ 软件兼容（需改配置/可能改 CT 接线）
- ：保护功能完全一致，仅通讯接口不同——若 DCS 走的是 Profibus DP 则不能简单互换，需改 DCS 侧通讯驱动为 Modbus TCP 或重新设计通讯链路。保护侧可直换但通讯要重配。
- ：物理可插，但若您原 CT 二次额定电流 5A 且高压侧一次电流大导致二次＞6A 会溢出饱和——主变高压侧建议坚持 G1 版。厂用变/接地变二次电流小可用 G5 替 G1（降配），反之不行。
❌ 硬件不兼容
- SR750（馈线/电机保护）、UR 系列（如 D90Plus、T60）：完全不同保护对象与 I/O 结构，不能替。
- 第三方变压器保护（SEL-387、ABB RET670 等）：接线端子、CT/VT 接入方式、通讯均不同，无直接替代方案需重新设计。
GE 已将部分 老硬件列为 Phase-out，新一代 使用统一硬件平台但选项代码体系微调——采购时仍建议优先锁定与现网完全相同的后缀组合，减少现场改定值风险。
常见问题解答 (FAQ)
保护功能一样，但通讯协议不同。如果您 DCS/PLC 是 Profibus DP 主站就买 P1；如果是 Modbus TCP/Ethernet 就买 P5。插上是能点亮但 DCS 连不上，等于白换——先确认综自系统通讯协议再下单。
Q2：G1 和 G5 大CT小CT到底差在哪？我变比 600/5 用哪个？
G1 支持 CT 二次 1–40A RMS，G5 仅 0.02–6A。您 600/5→二次 5A 完全在 G1 范围，G5 也勉强能接（5A 接近上限）。若高压侧 CT 变比更大（如 1200/5→二次 5A 仍 OK）建议坚持 G1；只有厂变小变比（如 100/5→二次 2A）可用 G5 省点预算。买错 G5 接大 CT 二次可能溢限量程致差动计算偏差。
Q3：换完新继电器要重新做六角图/极性试验吗？
必须。即使参数文件一模一样，建议投运前做：①CT 极性检查（外加电流法或一次升流）；②比率差动特性抽查（定值区切 Test Mode 加电流验证动作值）；③非电量接点传动。这是反措要求不是可选项。
