描述
产品详情

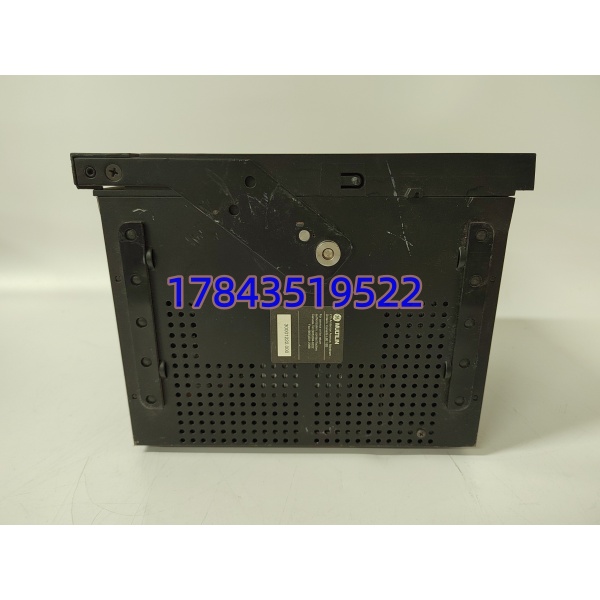

· 型号：SR469-P5-HI-A20
· 品牌：GE（通用电气）/ GE Multilin（现GE Grid Solutions）
· 系列：469 电机管理继电器系列
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品类别 | 数字电机管理/保护继电器 | Multilin 469系列，抽出式结构 |
| 相电流输入 | 5A CT次级（标准） | 5路相CT + 双接地CT输入 |
| 控制电源 | 90–300V DC / 70–265V AC | 48–62Hz，宽电压兼容 |
| 模拟输出 | 4路 4–20mA | 可配置为电流、温度等遥测 |
| 数字输入 | 9路光隔离输入 | 可配置报警/跳闸/联锁 |
| 通信接口 | 前部RS232，后部Com RS485，Aux RS485 | Modbus RTU/ASCII，半双工 |
| RTD输入 | 多路RTD，支持100Ω铂/镍、120Ω镍、10Ω铜 | 用于绕组/轴承温度监测 |
| 保护功能 | 热过载、过流、接地故障、失速、不平衡、欠/过压、缺相 | 内置电机热模型 + RTD偏置 |

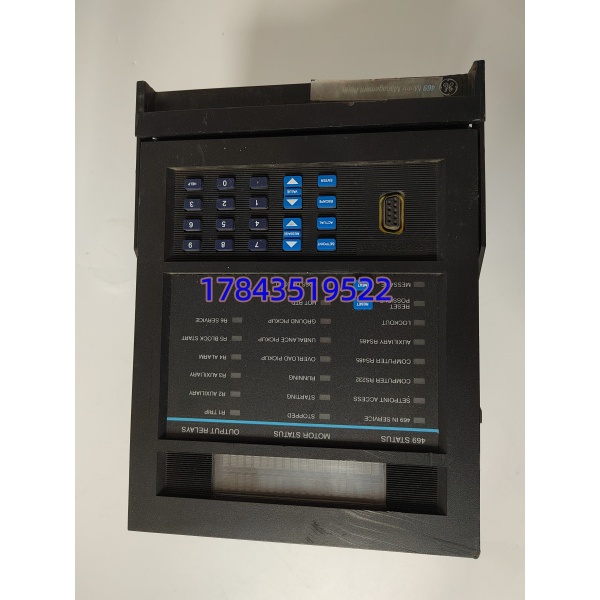

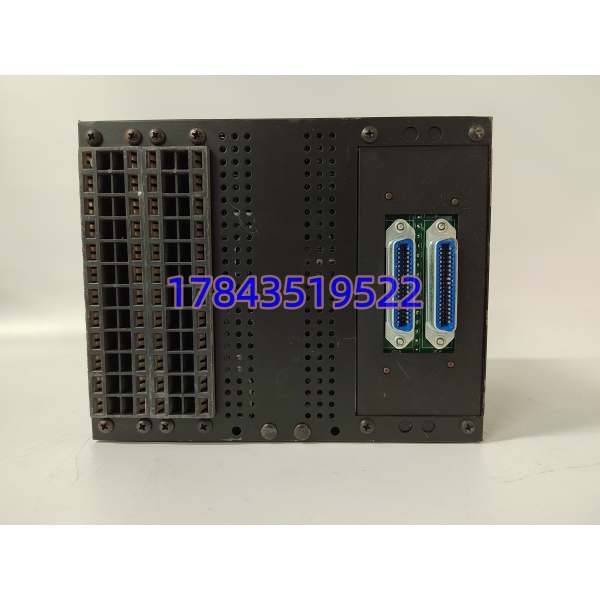

| 人机界面 | 增强型前面板，40字符LCD + LED + 专用键盘 | 本地编程/事件查看 |
| 工作温度 | –40°C 至 +60°C（标准），可选涂层至+70°C | 需核对/以原厂手册为准 |
| 防护等级 | IP20（后面板），IP54（前面板），可选敷形涂层 | 涂层版适应腐蚀/高湿 |
| 安装方式 | 面板安装，19英寸机架兼容，抽出式 | 支持快速更换，draw-out |
| 配置软件 | EnerVista 469 Setup | GE官方PC端工具 |
产品介绍
SR469-P5-HI-A20是GE Multilin 469系列里的标准5A CT版本，带HI控制电源（高电压范围90–300V DC / 70–265V AC）和增强型前面板。它不是普通PLC模块，而是专做中压电机保护的独立继电器：通过相CT、接地CT和RTD温度传感器，跑一套电机热模型算法，动态算热容量，管过载、失速、接地故障、不平衡这些要命的工况。相比老式机电热继电器，它能区分冷启动和热重启，还能把4路4–20mA直接甩给DCS或SCADA。
竞品里ABB REF615、Siemens 7SJ68也干类似活，但469在电机专用热模型上更细——RTD偏置、冷却时间常数、冷热安全失速比都是为电机量身做的。P5代表5A CT，HI是高控制电源，A20后缀指标准模拟输出配置+增强面板。坦白讲，这货在现场就是拿来替掉老旧热偶继电器或早期469前代型号的，接线兼容抽屉式壳子，换上去基本不用改柜体开孔。
应用场景与行业案例
痛点切入：我在现场遇到过化工厂循环水泵的电机，老热继电器烧了两次绕组才跳闸，非计划停机一整天，产线全停。还有选煤厂的皮带机，启动失速时旧保护乱动作，反复启停把电机烘到绝缘失效。这类中压电机（3.3kV/6kV/10kV经CT/VT接入），需要连续温度监测+热模型，普通综保顶不住。
典型场景：
- 发电厂锅炉给水泵/冷凝水泵：6kV/10kV中压电机，经CT/VT接入469，RTD贴绕组和轴承，热模型管冷启动次数限制，非它不可因为泵启停频繁且代价高。
- 石油炼化厂压缩机/注水泵：腐蚀环境选敷形涂层版，RS485走Modbus进DCS，4–20mA给现场盘，非它不可因为防爆区停机=全线泄压。
- 市政污水厂大型离心鼓风机/提升泵：电机功率大、连续运行，接地故障微小漏电先报警再跳闸，非它不可因为24h运行不能随便停。
- 钢铁厂轧机主传动电机：三相不平衡保护+失速保护，469算热容量比固定曲线准，非它不可因为冲击负载变化快。
真实案例：背景是山西某焦化厂，脱硫工段一台710kW循环泵，原装早期469（P1-LI-A20低电源版）在雷雨后控制电源板烧了，面板全黑，泵停了脱硫塔液位飙，再不恢复半小时后要全线降负荷。危机是库存只有P5-HI-A20高电源版，原柜子是120V AC控制，但现场实际供的是220V AC（老设计改过没更新图纸）。换件解决：直接把SR469-P5-HI-A20插进去，HI版吃220V AC没问题，用EnerVista从旧继电器里拷出.set文件灌进去（有一点要注意：程序本身存在继电器Flash里，换同系列一般不用重配，但要核对CT变比和RTD类型），15分钟重新上电，泵启动正常。工程师感慨：幸亏备件选了HI高电源版，低电源版插220V直接炸输入整流桥；抽屉结构省了拆端子排，凌晨2点换完还能赶上早班交接。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。469是电机保护继电器，带电抽出来大电流CT二次侧开路会感应高压，可能打坏端子甚至伤人，还可能烧背板电源。正确做法：先停电机、断开控制电源、短CT二次侧后再抽出。我在现场见过强行热插拔，CT端子拉弧痕迹至今记得。
- 停产了怎么替代？469系列官方已归入Grid Solutions且逐步被新一代UR系列（如SEL-710或GE B30）替代，但大量现场还在跑。直接替代用同后缀SR469-P5-HI-A20全新或翻新件最稳；若原装买不到，可用SR469-P5-HI-A20-E（带以太网/IEC 61850的变体），但需核对通信口和固件，程序可向下兼容导入，需核对/以原厂手册为准。
- 换新件会丢程序和定值吗？会，新继电器Flash是空的。老件还能通电就用EnerVista 469导出.set配置文件；老件死透了就只能照纸质定值单手动重输。有一点要注意：RTD类型（Pt100/Ni120等）和CT变比必须逐条核对，抄错一个数电机热模型算歪了。
- 成色与防伪怎么看？工厂/MRO采购常拿到二手翻新件。看前面板LCD有没有老化发黄、按键回弹手感、端子排螺丝拧花没有、敷形涂层是否均匀（原厂涂层是淡黄半透明雾状，手工刷的厚薄不均）。序列号去GE授权渠道查，但老件很多查不到，老实看内部PCB上GE Multilin丝印和日期码。
