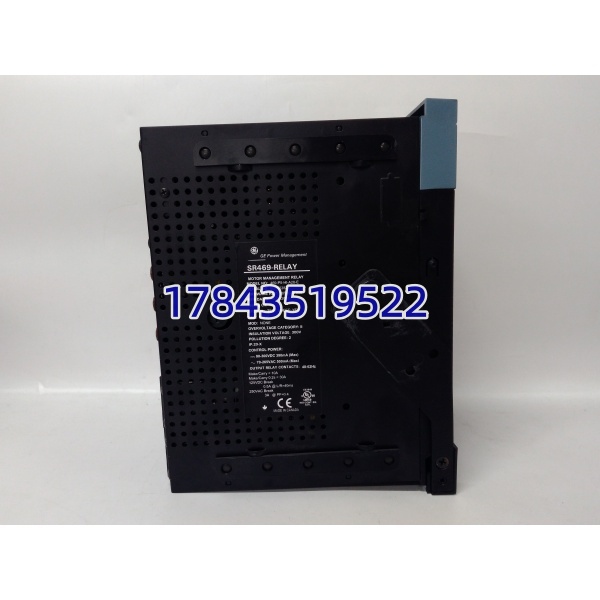

产品详情
· 型号：SR469-P5-HI-A20-E
· 品牌：GE（General Electric — Multilin）
· 系列：469 Series Motor Management Relay
规格参数
- 产品类型：数字式电机管理继电器（Microprocessor-based Motor Protection & Control）
- 适用对象：感应/同步电机，典型 200kW～10MW+（通过 CT/PT 变比适配）
- 电流输入：6×CT 输入，1A 或 5A 可设，范围 0.2～24×CT 初级额定电流
- 电压输入：4×VT 输入（残压/线电压），典型 67V/120V/230V L-L secondary
- RTD 输入：6 通道，支持 Pt100/Pt1000/Cu/Cu10/Ni120/thermistor，3线制或2线制
- 保护功能：热过载（IEC 60255-149）、转子堵转、起动超时、相不平衡/反相、接地故障(ANSI 51N/64R)、欠载、过压/欠压、热警
- 控制功能：直接/可逆起动控制（2-wire/3-wire）、自保持逻辑、起动次数限制、累计运行时间记录

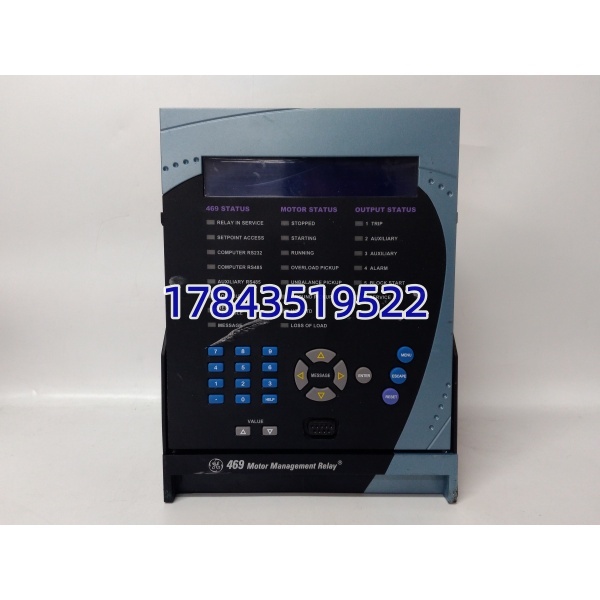

- 前面板：P5 = 5.7″ 图形点阵 LCD（320×240），支持中文菜单（需固件支持），带导航键与 LEDs
- 通讯接口：Port 1 = RS-232/485（Modbus RTU）；Port 2 = Profibus DP Slave（E 选项）；另有 IRDA 红外口
- 模拟量输出：2× 4–20mA（可编程映射，如负载%、绕组温度）
- 继电器输出：通常 6 组 Form C（可配为 Trip/Aux/Alarm），额定 5A @ 250V AC
- 供电：A20 = 100–240V AC 或 125/250V DC（范围典型 85–264V AC，88–300V DC），功耗 < 30VA
- 前面板加热器和RTD：HI 选项含内部防凝露加热器 + 全 RTD 类型支持
- 事件记录：≥ 100 条 SOE（1ms 分辨率），故障波形录波（典型 4 周期前+后）
- 安全/EMC：IEC 61000-4系列 EMC，UL / cUL / CE
- 编程软件：EnerVista 469 Setup（需 PC 串口/USB 适配器或以太网）

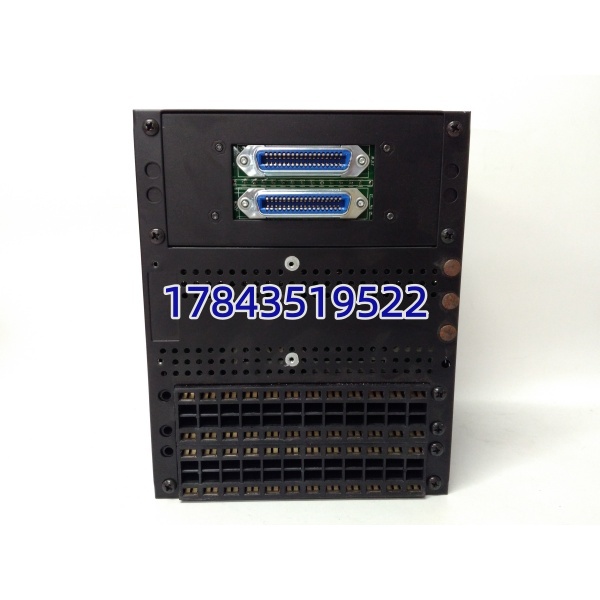

- 安装：面板嵌入式（标准 92×186mm 开孔）或 469 专用外壳，后部端子排连接
- 工作温度：-25～+60℃，5%～95% RH 无凝露
产品介绍
SR469-P5-HI-A20-E 是 GE Multilin 469 系列里带大屏和 Profibus DP 的中高压电机保护继电器。它不光做传统过载/接地/堵转保护，还能直接接 Pt100 热电阻测电机绕组/轴承温度做真实热模型计算，比单纯靠电流反算准确得多。Profibus DP 口方便接入西门子 S7-300/400/1500 或 ABB AC 800M 做集中监视，不额外加网关。
有一点要注意：参数必须用 EnerVista 469 软件备份（.469 文件），换新继电器要下载原参数——空机通电只显示默认设置，不载参数直接投运会保护定值全错。另外 RTD 线建议用屏蔽三线制，现场曾有因屏蔽层两端接地引入变频器干扰导致温度跳变的案例。
应用场景与行业案例
痛点：化工厂引风机电机原配老式热继电器+埋入 PT100 分开监视，热偶不反映真实绕组温升，夏天频繁误跳闸冬天又可能过热烧绝缘。换 SR469 后把 CT 二次和 PT100 全接进来，热模型按 IEC 60255-149整定，真实反映发热累积——跳闸次数大减且温度越限提前报警。
典型场景：
- 石化/炼化——原料油泵、引送风机中压电机综合保护+Profibus 上 DCS
- 冶金——轧机主传辅机（循环水泵、除尘风机）电机温度+电气量一体化保护
- 电厂——给水泵、凝结水泵电机（6kV/10kV）接地故障灵敏检测+绕组 RTD
- 水泥——球磨机主电机大电流起动监视，堵转/起动时间保护防烧
- 水厂——大型潜水泵（内装 RTD）电机管理+欠载（低流量）报警
真实案例：
前年帮某化工厂处理循环水泵电机——运行三年偶发”Thermal Overload Trip”但钳形表电流正常。查 SR469 事件记录发现是 RTD 通道受变频器动力电缆感应产生假高温越限。把 RTD 屏蔽层改为单端接地（柜内 PE）、重新做 469 参数里 RTD Filter Time 加长，再没误动。保运工说”这继电器比老热偶聪明，但参数不备份哪天换屏就傻眼”，从此养成每次改定完导出 .469 存共享盘。
