产品详情

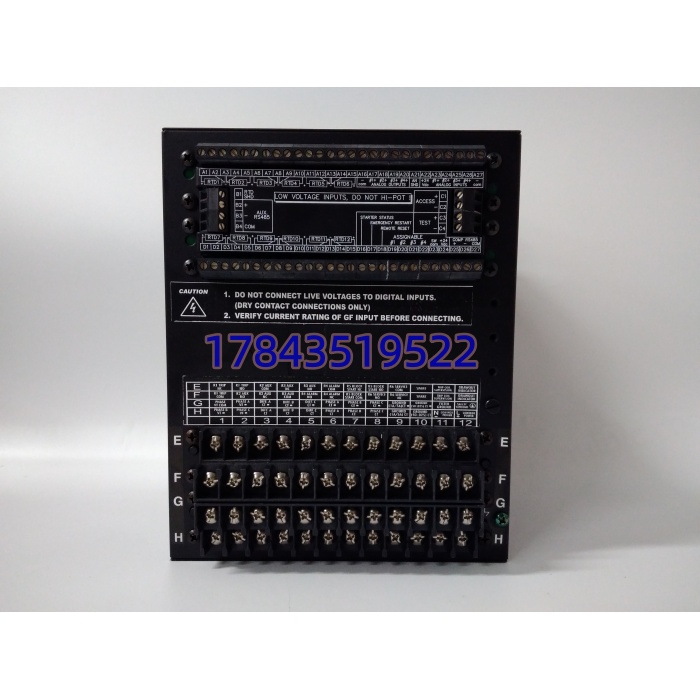

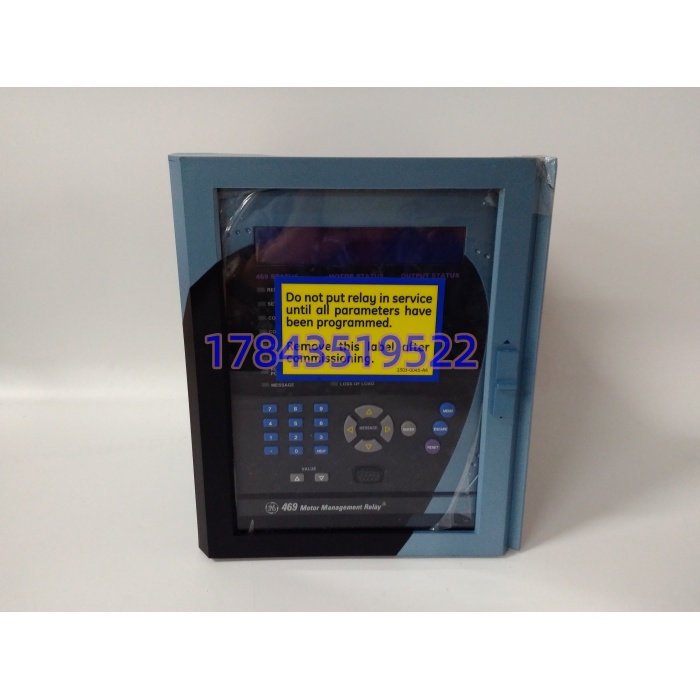

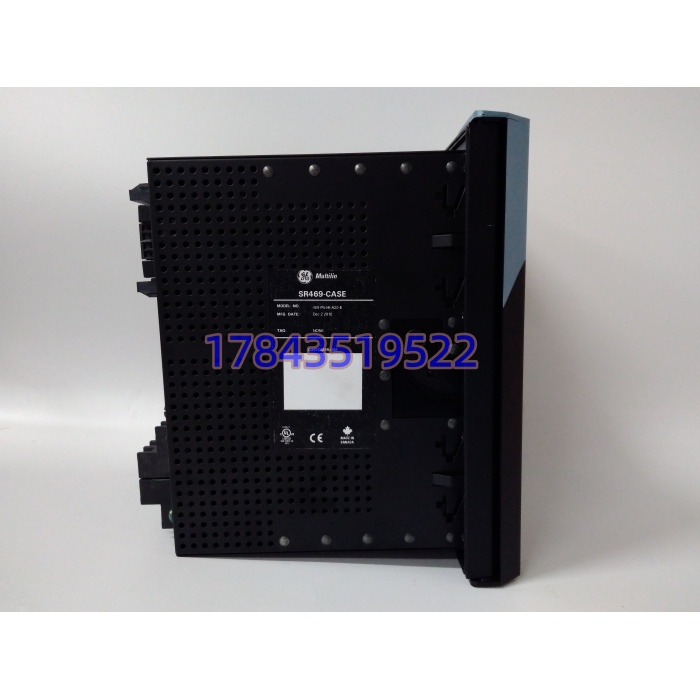

· 型号：SR469-P5-HI-A20-E
· 品牌：GE Multilin（现GE Grid Solutions）
· 系列：SR469（469系列电机管理继电器）
规格参数
| 项目 | 参数（以GE Multilin SR469手册及订货号后缀为准，需核对固件版本） |
|---|---|
| 电流输入 | 三相相电流CT 5 A（1 A可选），精度±1% FS；零序CT 0.05–30 A |
| 电压输入 | 三相线电压/相电压（100–500 V AC，需外配PT），精度±1% |
| RTD输入 | 6路独立RTD，支持PT100/PT1000/Cu10/Ni120，分辨率0.1℃，导线电阻补偿 |
| 保护功能 | 热过载（I²t）、转子堵转、启动超时、相间短路、负序过流、接地故障（高/低灵敏度）、欠/过频、欠/过压、相序、失步 |
| 控制电源 | 90–264 V AC/DC（A20后缀），47–63 Hz，典型功耗<15 W |
| 通讯接口 | 前面板USB；后部双10/100M以太网（Modbus TCP/IEC 60870-5-104）；RS-485（Modbus RTU/Profibus DP可选） |
| 数字量输入 | P5配置：标配7路DI（24–250 V AC/DC光电隔离），可扩展至14路 |
| 数字量输出 | P5配置：标配6路DO（C型继电器，5 A @250 V AC），可扩展至10路 |
| 模拟量输出 | 4路4–20 mA（可编程映射任意测量值：电流、温度、负载率等） |
| 显示 | HI后缀：128×64背光LCD，支持中文菜单（需固件支持），实时趋势图 |
| 事件记录 | 512条SOE（带毫秒时标）；256条故障录波（前/后触发各128周波） |
| 机械/环境 | 面板开孔92×92 mm，深度约150 mm；IP52前面板防护；-40~+70℃工作，-40~+85℃存储 |
| 状态 | 原厂已转入EOL过渡期，新项目推369/489系列，存量市场为拆机/翻新/第三方维修 |
产品介绍
SR469-P5-HI-A20-E是GE Multilin 469家族里配置最全的型号之一，定位就是中高压电机（3 kV~13.8 kV）的”大脑级”保护继电器。它不像普通热继电器只靠双金属片，而是内置电机热模型（Thermal Model），实时算定子绕组和轴承的I²t累积，结合6路RTD直接测轴承、绕组、冷却风温度，给出比单一热偶精确得多的跳闸判据。说白了，传统方案要热偶+温度巡检仪+综保三台设备干的活，它一块板全干了。
坦白讲，这块继电器在石化、矿山、水务行业存量巨大，原因很现实：一台高压电机价值几十万到几百万，烧一台的损失远大于继电器本身价格。SR469的热模型算法经过三十年现场验证，误动率低、躲过启动涌流能力强，比国产综保在早期版本的算法成熟度上确实有差距。但有一点要注意：P5配置的I/O点数多、功能强，但固件版本和EnerVista软件版本绑定，老版本（v3.x）和新版本（v5.x）配置文件不完全兼容，换板前必须核对。竞品里SEL-710、ABB REF615也能做电机保护，但RTD直接接入能力和热模型精细度上，SR469在老一代产品里仍有一席之地。
应用场景与行业案例
我在现场遇到过最冤的停机，是某泵站高压电机报”RTD Channel 3 Open”（轴承温度开路），联锁跳闸。查了半天发现不是探头坏了，是接线端子螺丝松动，RTD桥路断开，继电器按”传感器失效→安全跳闸”逻辑动作。恢复紧固后正常，但工艺上白白丢了半小时流量。
典型场景：
- 石化厂压缩机电机（6 kV/2000 kW）：做主保护，热模型设t6=20 s（堵转延时），启动时躲过6~7倍额定电流浪涌，正常运行时监视绕组温升和轴承温度，接地故障灵敏度调到0.5 A（中性点经电阻接地）。
- 矿山主通风机（10 kV/4000 kW）：同步电机配，负序保护监测不平衡负荷，RTD监测励磁绕组温升，以太网接入全矿电力监控系统。
- 自来水厂取水泵（3 kV/800 kW）：多台并列运行，的4~20 mA输出给DCS做负荷率趋势，Modbus RTU接入PLC做顺序控制。
- 钢厂除尘风机（6 kV/1600 kW）：粉尘大、振动强，的IP52前面板和抗震设计扛得住，定期校验CT变比和RTD校准值。
- 电厂辅机（凝结水泵、送风机）：接入厂用电快切系统，故障跳闸后配合备用电源自投逻辑。
真实案例：前年华南某LNG接收站，BOG压缩机6 kV电机凌晨3点跳闸，事件记录显示”Thermal Overload Trip”，热容量98%。查趋势发现前72小时电机负载率一直在85%~95%波动（正常应在70%以下），原因是上游工艺提量后操作员没调整冷却风扇转速，导致定子绕组温度累积到跳闸阈值。的512条SOE记录完整还原了过程：先是RTD3（定子绕组）温度从105℃爬到135℃，然后热模型计算值逼近100%，最后跳闸。我们把热模型参数（满负荷温升、时间常数τ）按电机铭牌重新核算，把跳闸阈值从100%调到110%（短时过载允许），同时加装独立冷却风机变频控制。仪控工程师感慨：”以前只看跳闸信号，现在才明白的热模型是连续积分的，不是到点就跳。”从那以后他们每月导出的负荷率和温度趋势做预防性维护。
