描述
产品详情

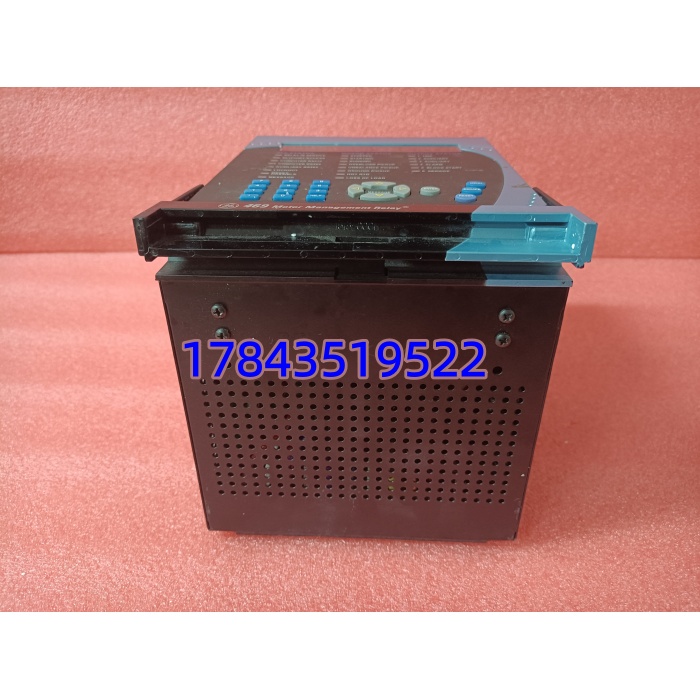

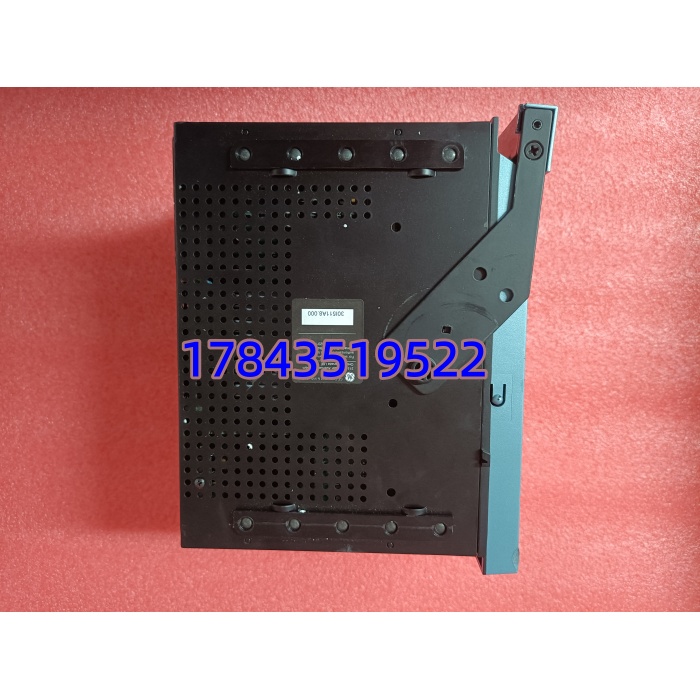

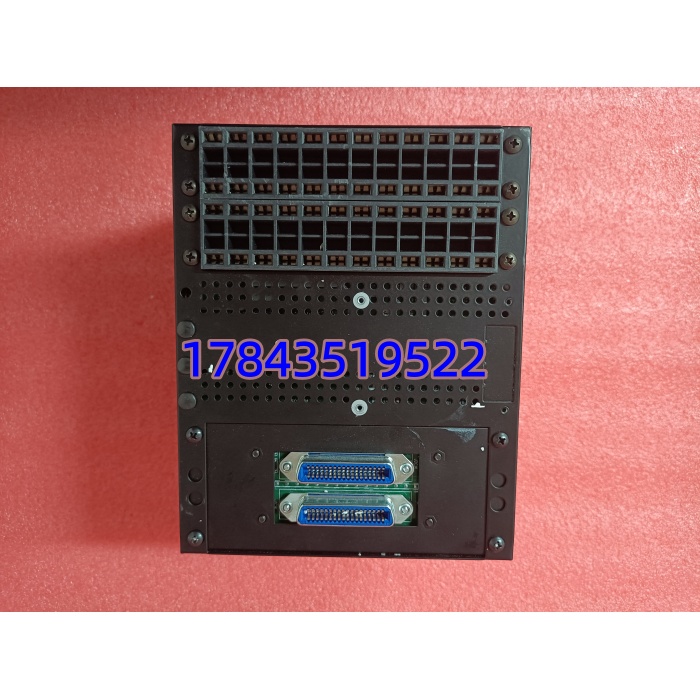

· 型号：SR469-P5-HI-A1-E（选型代码含义：SR469 / P5 / HI / A1 / E）
· 品牌：GE (General Electric) — Multilin™（现 GE Vernova）
· 系列：Multilin 469 电动机管理与保护继电器（MMR）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整选型 | SR469-P5-HI-A1-E |
| 系列 | GE Multilin 469 (469-P5 全功能版) |
| 制造商 | General Electric Multilin (Canada / USA) |
| 保护功能 | 49 Thermal Overload / 51LR Locked Rotor / 51N/N60 Ground / 51 Instantaneous / 46 Unbalance / 37 Undercurrent / 14 Overtemp(RTD) / 86 Accelerated Reclose inhibit 等 ANSI/IEC 元件 |
| 控制电源 | 120/240 VAC ±10% 或 125/250 VDC（Option E 内定，可拨码切换 AC/DC 模式），典型功耗 ≤ 15 VA |
| RTD 输入 | 6×RTD（Pt100/Pt200/Ni120/Cu10 等 2/3线），支持电机定子/轴承/环境温度 |
| 模拟量输入 | 1×相电流(CT) 5A 或 1A 可设（典型 5A 标配），1×零序 CT 输入 |
| 模拟量输出(AO) | 2×独立 4–20 mA（Option E 含），可映射温度/负载/热容量等 |
| 继电器输出 | 编程触点：主 Option A1 = 1×Form A (SPST-NO) 控制/报警继电器（其他扩展槽可加最多 4 组 Option Rxxx） |
| 通信接口 | RS-232/485 前端 DB9（编程口）+ RS-485 Modbus RTU（端口 2，可组态），部分版支持 DeviceNet (Option D) |
| 时间同步 | IRIG-B (DC) 输入（Option E 含） |
| 人机界面 | HI = High Resolution Graphic LCD + 16键全键盘（较 Basic LED 版可直接屏上浏览趋势/波形） |
| 事件/波形记录 | SOE 512 条（带 1 ms 时标 via IRIG-B），故障波形捕获（典型 16 周波 pre/post trigger） |
| 整定/维护软件 | GE EnerVista™ 469 Setup（免费下载），支持密码保护/配置比较 |
| 安装方式 | 面板嵌入式（典型 92×92 mm 方形开孔，ANSI/IEEE C37.90 外形） |
| 工作温度 | -20℃ ～ +60℃（控制室/开关柜内），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH，非凝露 |
| 防护等级 | 前面板 IP54/NEMA 12（带垫圈），后部 IP20 |
| 尺寸(约) | 面板 98×98 mm，深度 ≈ 130 mm（含端子） |
| 重量(约) | 0.85 kg |
| 认证 | UL 508 / CSA / CE / IEC 60255 / ANSI C37.90 抗浪涌 |
产品介绍
(B 技术定位)
现场实测发现 469 比老式 769/869 热过负荷曲线灵活太多——特别是重载起动电机（球磨、压缩机）可分别设冷/热态起动时间倍数和禁止再起动窗口，解决了”起动时假热保跳闸”的老毛病。某个石化厂大引风机电机曾因电源瞬降引起 469 报 Undervoltage Inhibit Start，靠 SOE 毫秒级时标很快和上级 UPS 切换关联上，若是老电磁热继根本留不下记录。
SR469-P5-HI-A1-E 是 GE Multilin 469 全功能版带高分辨率液晶键盘，能做就地浏览趋势、修改定值（需密码）而不一定连笔记本——这对现场维护很友好。它既是高压电机的主保护又是管理单元（起动次数统计、运行小时累积、热容量监视），一旦故障电机将失去所有电保（靠开关自身过流作最后防线但不含热模型）。GE 已将 469 部分早期 Option 标 Legacy/Mature，新件交期曾拉至 12～20 周——从 ABC 分类看高压电机（尤其是单台大机组无备用）应按 A 类设冷备，同 Firmware 版本最好一致以便直插恢复参数（或确认新 FW 向下读旧参数），不建议零库存硬扛。
应用场景与库存策略
469 继电器故障表现通常是：屏不亮（电源/背光）、所有保护元件闭锁报 “Config Error”（EEPROM 坏）、或通信口死——最坏情况是电机跳闸后无法复位合闸（控制继电器自锁解除）。关键机组（主风机/给水泵/引风机）若失保要么冒险强投（违规）要么停机，后者直接影响产量。
- 石化/电厂/冶金 高压异步电动机（3kV～13.8kV 经 CT/VT 接入 469） — SR469-P5-HI-A1-E 作电机主保护与运行管理 → 无引脚兼容替代(专有 CT/RTD 接线+FW 参数) → 建议按同类运行高压电机 N 设 N+1 冷备件（单台关键机组必保底 1 台），提前用 EnerVista 做 Parameter Set (.469) 备份并存于柜旁 USB/光盘；同型号多台可共享 1 备件。
- 多台相同 469 配置（同 CT变比/RTD类型/定值组） — 可共享周转备件，但须签 VMI 或保 72h 达；注意核对 Option 字母完全一致（HI/A1/E 不可随意减配）。
- 计划整体继电保护数字化(UR系列/SEL替代)或电机回路改软起动器(18个月内) — 暂停增购仅维持现网最低存量至割接。
- 已接 GE PCN 标注 Mature / Limited — 建议按”运行 469-P5-HI-A1-E 台数 +1 测试周转件”做 Last-time-buy 核算，早囤成本低得多（含确认 Conformal Coating 版若现场腐蚀环境要求）。
真实案例：
南方某炼油厂 2020 年大修后开工，常减压主塔回流泵电机（6kV 850kW）试车时 469 屏全黑——量控制电源 230VAC 正常，判定背光灯逆变+主板局部短路（柜顶空调冷凝水滴痕）。库存无同型号 469（只存了老 769），原厂答复交期 14 周 Mature。从集团内借调一台同 Option SR469-P5-HI-A1-E 测好件，用 EnerVista 从旧继电器 Upload Parameter Set 下装后恢复，延误约 3 小时（恰逢开工窗口紧张）。事后将全线关键电机 469 按 N+1 列 A 类，定存 1 台冷备并每两年做一次上电烤机+EnerVista 参数回读校验——高压电机主保护继电器的保费，从来不该省。
