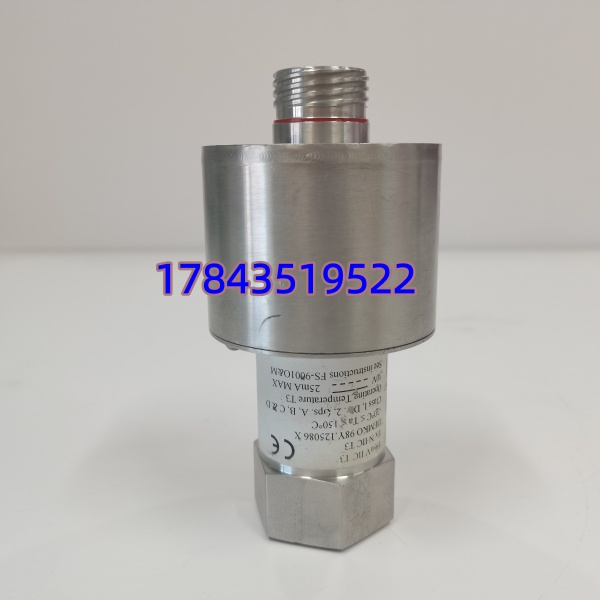

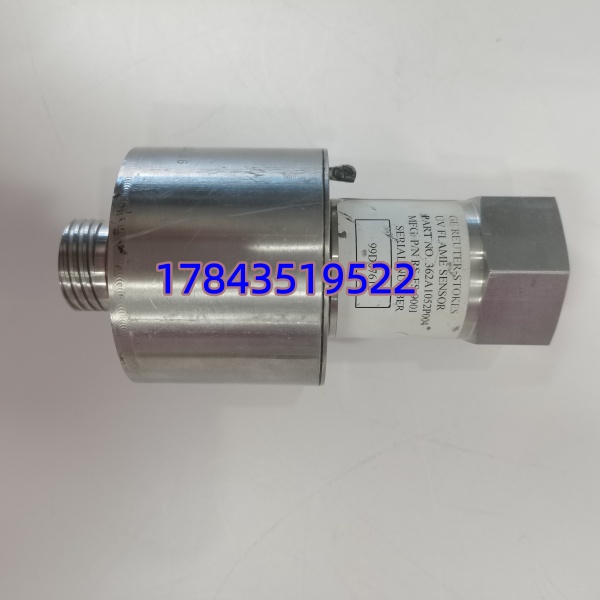

产品详情
· 型号：RS-FS-9001（常用物料号 362A1052P404，变体 P001 等需核对）
· 品牌：GE Reuter-Stokes（现 Baker Hughes，原 GE Energy / Combustion Controls）
· 系列：Flame Tracker — 工业 UV 火焰探测器
规格参数
- 产品类型：紫外(UV)火焰探测器 / 火焰扫描仪（Flame Scanner / Flame Tracker）
- 传感元件：碳化硅(SiC) 光电二极管，对 185～260nm UV 波段敏感，穿透燃料雾/蒸汽能力强
- 检测对象：燃气/燃油/双燃料燃烧器火焰（天然气、轻/重油均可）
- 供电电压：12～30 V DC（标称 24 V DC），反极性保护，典型功耗 ≥100 mA
- 输出信号：4–20 mA 代表火焰强度（线性），可选 SPDT 干接点”Flame On/Off”报警输出（依版本）
- 响应时间：火焰熄灭检测 <25 ms（典型），点火确认依组态通常 0.5～3 s 可调
- 检测距离/角度：典型 9～15 m（视火焰尺寸），水平/垂直视角约 90°
- 自检/诊断：内置 UV 管老化监测、线路开路/短路检测（部分版本需配放大器/接口单元）
- 过程连接：3/4″ NPT 内螺纹（探头旋入观火孔座）
- 电气接头：MIL-C-38999 Series III Size 15（5-pin）航空插头（或依版本带现场接线盒）
- 窗口材料：蓝宝石（耐高温、抗积灰/冲刷）
- 外壳材质：AISI 316 不锈钢本体，充氩气密封防潮
- 工作温度：-40～+85℃（探头本体），带水冷夹套可达 +235℃（炉膛应用）
- 环境湿度：5%～95% RH（非冷凝）
- 防护/防爆：IP66；Class I Div 2 Groups A-D T3 / ATEX Zone 2 / IECEx（依具体证书）
- 振动耐受：8 g（40～2000 Hz），适合燃气轮机机匣旁安装
- 尺寸/重量：探头段约 Ø50×70 mm，含安装螺母全长 ≈170 mm，重 ≈0.8～1.0 kg
产品介绍
RS-FS-9001 不是 DCS 卡件，是装在锅炉/燃机燃烧室观火孔上的 UV 火焰探测器，把火焰紫外辐射转成 4–20mA 或开关量送 BMS 放大器单元（如 GE R-S 的 Flame Amplifier 或第三方 Burner Management System）。核心用的是 SiC 光电二极管而不是传统充气 UV 管——寿命长得多，不怕高温老化和阳光误触发，对低 NOx 燃烧器弱火焰也更灵敏。
坦白讲，火焰探测器在现场的坑通常是安装角度偏了（被旋流叶片遮挡）、观火孔积灰未清、或放大器阈值设错。换探头时注意：老机组原先用的是老式 UV 管探头（如 RS-1 系列），RS-FS-9001 是 SiC 固态版，需确认你们的放大器/接口单元兼容（通常向下兼容但建议核对手册），不兼容时要一起换放大器。
应用场景与行业案例
我在现场最紧张的一次是余热锅炉启动点火——三次点火顺控失败锁定。查 BMS 历史发现 Flame Confirm 始终为 FALSE，虽有点火火花。爬上去看，RS-FS-9001 蓝宝石窗口被检修时喷砂残留遮了一半，清洗后立刻恢复。教训很简单：火检窗口每轮大修必查清洁度，别只看放大器灯。
典型使用场景：
- 燃气轮机/航改燃机启动箱：监测主燃室火焰，SiC 探头抗高频电磁干扰和高温背景辐射——非它不可因需 <100ms 级熄火响应保涡轮安全。
- 电站锅炉/工业炉 BMS：前后墙/四角切圆燃烧器每只装一只，BMS 做”有火证实”和”全炉膛灭火(MFT)触发”，需 Class I Div 2 认证。
- 炼油加热炉/裂解炉：多燃料切换（气/油）时 UV 检测比 IR 更可靠，不受高温炉壁红外背景干扰。
- 老厂 MRO 替换：替代老式充气 UV 管火检（GE RS-1 等），机械接口同为 3/4″ NPT，直接旋入更换（放大器兼容前提下）。
真实案例：沿海某 LNG 接收站气化器加热炉，大修后点炉反复报”Flame Fail After Ignition”。仪表工换过点火变压器、查了燃气压力都 OK。我到现场拆下 RS-FS-9001 看窗口——内壁结了一层淡黄色硫沉积物（高硫燃料残余），透光率几乎为零。用无水乙醇擦净蓝宝石窗口、重新调整探头插入深度使其避开旋流器尾迹阴影区，点炉一次成功。老师傅后来把火检窗口纳入每季排污同步检查项。
常见问题解答 (FAQ)
Q1：RS-FS-9001 能直接接到 PLC DI 或 AI 吗？
A：看版本。带 4–20mA 输出的可接 PLC AI（需 24V DC 回路供电），带干接点的可接 PLC DI。但多数电厂 BMS 是先接 GE Flame Amplifier（如火检放大器），放大器再做逻辑判断和自检——不建议跳过放大器直连，会丢失 UV 管老化和线路诊断功能。
Q2：换新的需要重新标定或设阈值吗？
A：探头本身不需标定，但换新后务必在点火试验时观察火焰信号强度（mA 值或放大器条图），据此微调放大器 Gain/Threshold，确保”有火>阈值>无火”且有足够裕度（一般要求无火信号 <30% 有火信号）。
Q3：能替代老式充气 UV 管火检吗（如 GE RS-1）？
A：机械接口（3/4″ NPT）通常兼容可直换，但电气接头（MIL 38999 vs 老式 AMP 等）和放大器协议可能不同。若原系统是老 R-S 放大器（如早期 Flame Safeguard 模块）建议一并确认兼容性或升级放大器，不要硬接。
Q4：探头不报火焰但肉眼能看到火，怎么回事？
A：最常见三个原因——①窗口脏污/结焦遮挡 UV；②安装角度偏移被旋流器遮挡（尤其低负荷火焰偏斜时）；③灵敏度阈值设太高。先擦窗口、微调插入深度/角度，再看放大器信号幅值。
Q5：如何鉴别原装 vs 拆机翻新？
A：看 GE Reuter-Stokes 激光标贴、序列号、蓝宝石窗口无划痕气泡。上电接放大器看自检通过且 UV 灵敏度读数在正常范围（新 SiC 探头暗电流极低）。壳体严重磕碰或窗口有撞击裂纹的别用——高温下可能爆裂。
Q6：停产买不到怎么办？
A：RS-FS-9001 系列仍在 Baker Hughes 服务目录但部分旧后缀可能限供。可查等效新型号（Reuter-Stokes 新一代 SiC Flame Detector 系列），机械接口通常保持 3/4″ NPT 兼容。跨品牌替换（如 Honeywell / Det-Tronics UV 探头）需重新校放大器且接口不同，一般不推荐随意换品牌。
