描述
产品详情

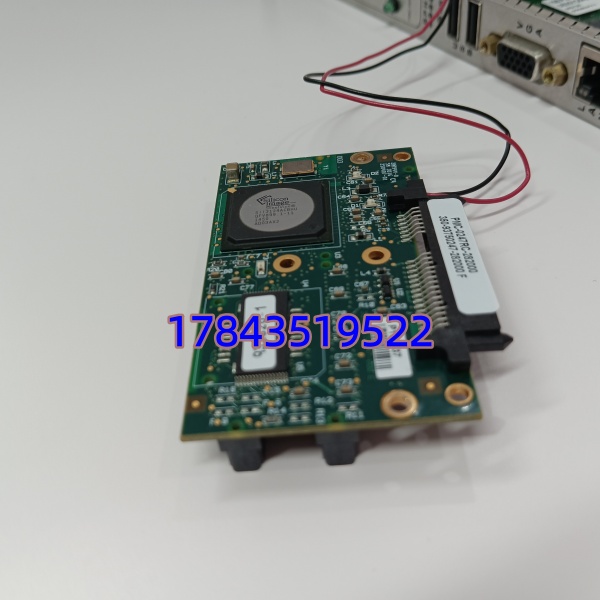

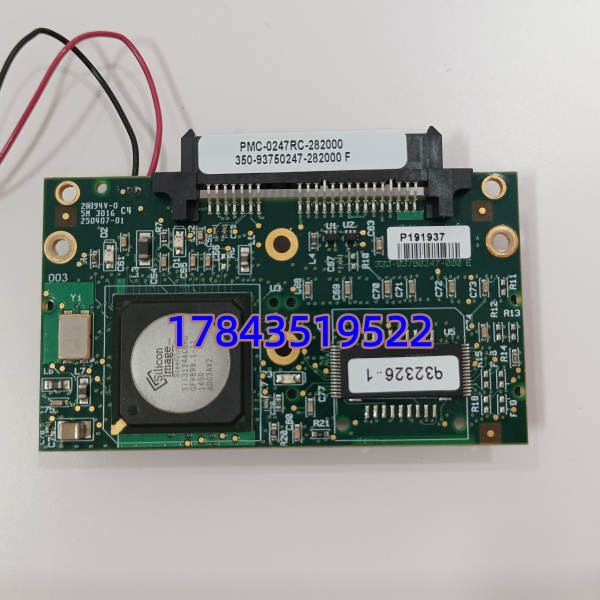

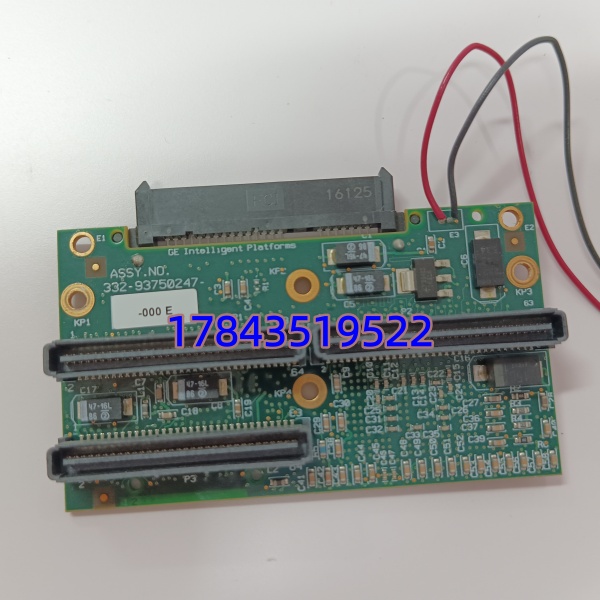

· 型号：PMC-0247RC-282000
· 品牌：GE（原 GE Fanuc / Emerson MAS）
· 系列：GE PAC Systems / VME 工控机 PMC 存储扩展模块
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | PMC-0247RC-282000 PMC SATA Storage Module (RoHS) | 物料号 350-93750247-282000F |
| 形式因子 | IEEE P1386.1 标准 PMC（PCI Mezzanine Card） | 单宽，带 2.5″ 盘体固定架（依出货批次） |
| 总线接口 | 32/64-bit PCI-X @ 33/66/133 MHz，向下兼容标准 32-bit PCI PMC 插槽 | 3.3V 或 5V 信号（依宿主背板） |
| 存储接口 | 1× SATA（7-pin），支持 SATA I (1.5Gbps) / SATA II (3.0Gbps) | 接 2.5″ SATA HDD 或 SSD |
| 配套盘体 | 依批次配 2.5″ HDD（如 282GB 标号来源）或客户自选 SSD | 现场实测发现换 SSD 可显著降低高温报警 |
| BIOS / FW | 板载 BIOS Extension 支持从 SATA 盘启动（与 GE BIOS 联动） | 严格来说只在 GE IC695/IC698 BIOS 版本匹配时支持网络 PXE+本地启动混合 |
| 最大吞吐 | ≈150–200 MB/s 实测（依盘体性能，PCI 总线上限更高） | — |
| 中断/DMA | 支持 Bus Master DMA | — |
| 指示灯 | 板上 Activity LED（通常在 PMC 金手指侧或盘体托架旁） | — |
| 工作温度 | 0 ～ +60℃（模块）；盘体依规格（HDD 通常 +5～+55℃ / SSD 可达 -20～+70℃） | — |
| 存储温度 | -40 ～ +85℃ | — |
| 湿度 | 5%–90% RH（非凝露） | — |
| 功耗 | 模块自身 <3W + 盘体功耗（2.5″ HDD ≈2W idle / 4W seek） | 由宿主背板 +5V/+12V 供给 |
| 认证 | CE / FCC Class A / RoHS | 依出厂批次 |
| 兼容宿主 | GE IC695CPUxxx 工控机、IC698CPE/CHS 系列、VME SBC 带 PMC 槽 | 非 GE 宿主需确认 BIOS INT13h 支持 |
| 尺寸(约) | 149×74 mm（PMC标准），加盘体托架深≈25mm | — |
产品介绍
某个化工厂 PAC 系统历史数据丢失——追查下来是用廉价 USB 盘做数据记录，连续写几个月掉盘。PMC-0247RC 就是 GE 为解决这个问题留的后门：插在 IC698 或 IC695 工控机 PMC 槽，接一颗 2.5″ SATA 盘（原厂批次曾配 282GB 机械盘，现多建议自行换工业 SSD），系统里当普通硬盘认，Proficy Machine Edition 的历史记录、SOE 报文全写进去，不掉速不断连。（严格来说 282000 后缀是 GE 内部配置码不是盘体固定容量——你收到的可能配不同容量 HDD 或空托架让客户自配 SSD，下单前确认期望盘体类型。）
采购端 GE 已将该类 PMC 模块归入”Legacy/Long Lead”管理，美国原厂新件交期 12–20 周常见，国内渠道多靠库存或拆机测试件。对连续运行的 Rx3i / 90-70 升级项目建议：①买模块本体 ②同步采购工业级 2.5″ SATA SSD（SLC 或高等级 MLC，32–256GB 够用）替代原机械盘——震动大或高温柜尤其推荐 SSD。老系统若原无 PMC 槽（仅 PCI 扩展）需确认载板是否提供 PMC 接口，单纯 PCI 插槽不能直接插。
替换与升级建议
✅ 直接替换
- PMC-0247RC-282000 ↔ 同代 PMC-0247 系列（不同容量后缀如 -080000 / -160000）：硬件完全一样，仅出厂配盘体容量/类型不同，直接互换，BIOS 中重扫描磁盘即可，无需改配置。
- 换装 2.5″ SATA SSD 进原托架：物理兼容，建议选工业级 SLC/高耐久性 MLC，GHOST/Acronis 克隆原系统分区后直接启动，约 20–30 min。
⚠️ 软件兼容（需确认宿主 BIOS）
- 非 GE 品牌 PMC 宿主（第三方 VME/CPCI SBC）：物理可插，但能否从 SATA 盘启动取决于宿主 BIOS 是否包含 INT 13h 磁盘服务扩展——部分老 VME 需刷新 BIOS 或改用 DOS/Linux 手动加载驱动，改动量视平台而定。
- 早期 IC695 工控机 BIOS < vX.xx（pre-2008）：极少数老 BIOS 不认 >137GB 盘，建议 SSD 分区时留引导分区 <120GB 或升级 BIOS。
❌ 硬件不兼容
- 标准 PCI / PCIe 插槽（无 PMC 载板）：PMC 引脚定义不同，不能直插——需 PMC-to-PCI 转接载板（如 GE 或第三方提供），此时不算直接替换。
- mSATA / M.2 SATA 模块：PMC-0247RC 只提供标准 7-pin SATA 接口，不接 mSATA/M.2 裸片，需对应转接线（不推荐工业现场用）。
若无新件市场仅有拆机测试件——要求供应商提供上电自检截图、盘体 SMART 信息（如是 HDD）及与您现 IC695/IC698 型号的兼容性确认。
常见问题解答 (FAQ)
问：这模块能直接插进我 IC695CPU315 工控机吗？原系统有历史记录盘能换吗？
答：IC695 系列工控机若带 PMC 扩展槽（通常标 PMC Site 1/2）可直接插。原历史盘（IDE/CF 转 SATA 情况各异）数据可用磁盘克隆软件迁移到新 SSD 再装入托架，系统不需重装，但建议先备份原历史数据库。
问：282000 是指硬盘 282GB 吗？我收到的配的是 SSD 算正常吗？
答：282000 是 GE 内部配置代码，早期批次配 ~282GB 2.5″ HDD，后期很多出货车配空托架或 SSD——以实物为准。容量不影响模块功能，自配工业 SSD 反而更可靠，介意请下单时注明”需配盘体及容量要求”。
问：现货几天发？GE 原厂交期？
答：国内有库存或测试合格拆机件通常 2–5 个工作日发出；GE 美国原厂新件近年交期 12–20 周（视排产/是否 Legacy 状态），急单建议确认是否有保税仓或测试合格件。
问：支持从这块盘启动 Windows XP Embedded / Proficy 实时系统吗？
答：支持，前提是宿主工控机 BIOS 已启用 PMC SATA 控制器为可启动设备——IC698CPE/CHS 及较新 BIOS 默认可启动，老版本建议查 BIOS Setup 中 “SATA Controller → Enabled / Bootable”。
