描述
产品详情

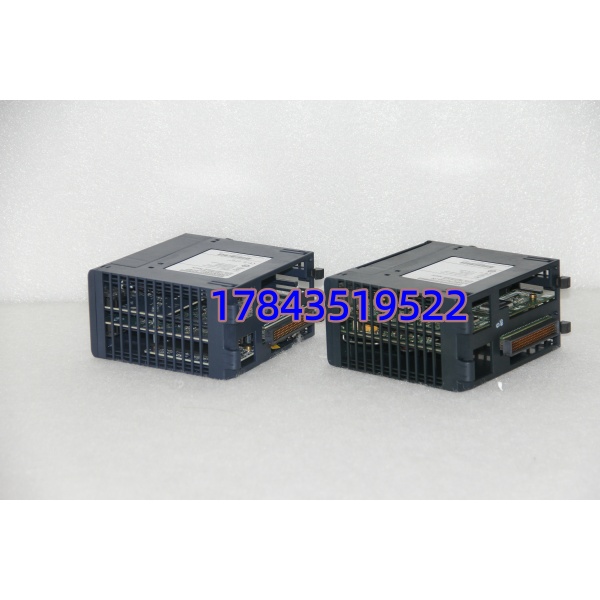

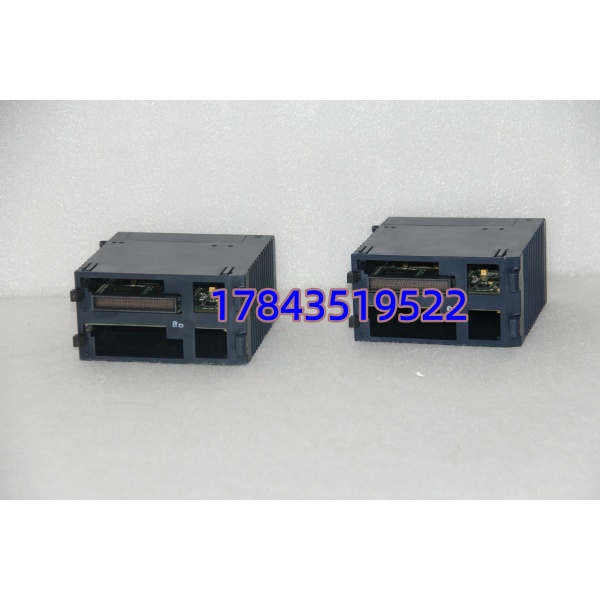

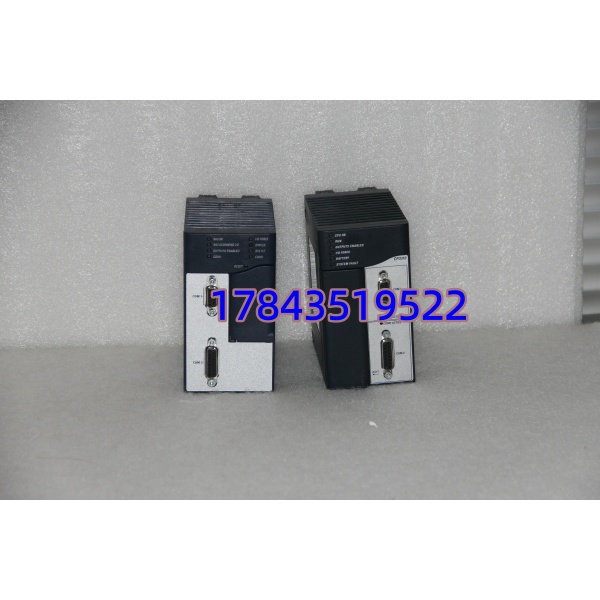

· 型号：IC695CPU315
· 品牌：GE Fanuc Automation / GE PACSystems（Emerson Automation）
· 系列：PACSystems RX3i — IC695 CPU Family
技术参数
| 项目 | 规格说明 |
|---|---|
| 完整型号 | IC695CPU315（常见后缀 -K、-A 为 HW Rev，功能兼容；配套电池 IC695ACC402，存储卡 IC695MEMxxx） |
| 产品类型 | PACSystems RX3i 单槽 CPU 模块（须插主机架 Slot 1，不可用于扩展架） |
| 处理器 | Freescale（NXP）32-bit RISC，700 MHz |
| 用户内存 | 20 MB 可配置（代码＋%R/%AI/%AQ 自由分配），非易失存储由电池＋可选记忆卡实现 |
| 程序执行 | 典型布尔扫描 <0.013 ms/K 指令；支持中断例程、PID、子程序、ST/SFC/LD/FBD 全语言 |
| 以太网口 | 2× 10/100Base-TX 独立 MAC（可做线性菊花链或分别连不同网段），支持 SRTP、Modbus TCP Server/Client、EGD、编程通道 |
| 串行口 | 1× RS-232 DCE（DB9 Female，编程/诊断/HMI SNP/X 或 ASCII 自由口），与 RX3i 串口模块不冲突 |
| 最大 I/O 容量 | 本地＋远程（via Ethernet Global Data / Genius / Profibus 配主站模块）理论支持 32K DI/DO、16K AI/AO（受扫描时间及实际应用限制） |
| 扩展与冗余 | 支持 RX3i 热备冗余（需 IC695RMXxxx 冗余模块及双 CPU315 编程），最多 2 个扩展机架直接背板＋远程 via 以太网/Genius |
| 编程软件 | Proficy Machine Edition (PME) v8.0 及以上（v7 部分支持但建议 v9+ 获完整功能），支持在线编辑、Force、Trend |
| 电池与存储 | 3.6V 锂电池 IC695ACC402（典型寿命 2～5 年保持 RAM），可选 IC695MEM004（4MB)/IC695MEM008(8MB) 闪存卡做掉电永久备份 |
| 指示灯 | PWR、RUN、IO ENABLED、BAT LOW、MS（Major Fault）/NS（Minor Fault）、ETH1 ACT/LINK、ETH2 ACT/LINK |
| 背板取电 | +5 VDC 背板，典型 1.2～1.4 A（≈7W），需 RX3i 电源 IC695PWR001/002 余量充足 |
| 运行环境 | 0～＋60℃，5～95% RH 非凝露；存储 -40～＋85℃ |
| 安装 | RX3i 主机架（IC695CHS016/012/008）Slot 1；不可用于 IC694（90-30）底板 |
| 认证 | UL 508 / CSA / CE / FM（部分批次），符合 IEC 61131-2 |
| 生命周期 | Active / Mature（截至最新公告仍在产支持，建议核对 GE Product Lifecycle Notice） |
产品介绍
在某个 90-30 升级项目里碰过——原 IC693CPU352 带 Modbus RTU 串口挂 12 台变频器，改成 IC695CPU315 后把 HMI 和 SCADA 全改以太网（双口可做上下位隔离），扫描时间从 18ms 降到 2.3ms，瓶颈一下打开了。（严格来说从 90-30 迁移需用 PME 重新编译项目并核对 %I/%Q 地址映射及特殊功能块兼容性——部分 90-30 老 SFC/中断写法需微调，不是简单文件转换。）IC695CPU315 是 RX3i 家族性价比最高的”标准以太网 CPU”，双网口省掉外部交换机做编程与过程网物理分离，20MB 内存在大多数离散＋批过程应用绰绰有余，比老 90-30 的 240KB 天壤之别。
从采购转化看，这型号目前仍属 RX3i 主力在产件——新件交期随地区波动（国内常备 1～2 周，特殊时期 4～6 周），比停产件好买多了。建议新项目直接选它而非老款 IC695CPU310（无以太网、内存小）；若您是为 90-30 系统做延寿迁移评估可同步询价，我们可出迁移检查清单。注意必须配 IC695ACC402 电池及 RX3i 专用电源（IC695PWR001），90-30 的 IC693ACC301 电池插头不同不能混用。
替换与升级建议
✅ 直接替换（同平台）
IC695CPU315 ↔ IC695CPU315（同 HW Rev 或不同 Rev 均可互换）：插 Slot1，下载原 RX3i 程序（或迁移后项目），装电池，RUN 即可。若原用 IC695CPU310/312 可升此型号——需 PME 重新编译但逻辑兼容，工作量 ≈30 分钟重下载＋I/O 核对。
⚠️ 软件兼容（需项目迁移/重组态，硬件不互通）
GE Series 90-30 IC693CPU352/374 → ：需用 Proficy Machine Edition “Import 90-30 Project”，重编译、核对 I/O 映射（RX3i 用 IC695 系列 I/O 模块，底板不同）、通信口参数重写（原 RS-485 串口需配 IC695SER328 或改用以太网），硬件须换新底板（IC695CHSxxx）及电源——属平台迁移，工作量 ≈3～5 人日＋机柜改动。
❌ 硬件不兼容
IC693（90-30）底板、电源、I/O 模块不能插入 RX3i 机架； 仅用于 IC695CHS016/012/008 等 RX3i 主机架 Slot1。
