描述
产品详情
· 型号：UR9EH（UR-9EH）
· 品牌：GE Multilin（GE，现 GE Vernova）
· 系列：Multilin UR 通用继电器平台
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | UR 系列通用继电器 CPU 主控模块 |
| 型号写法 | UR9EH / UR-9EH（横杠有无均指同物） |
| 处理器 | Intel 80C188EA 16-bit，10 MHz（老 Rev A/B 版）；后期批次有 32-bit DSP+RISC 变种需核对铭牌 |
| 内存 | 256 KB SRAM（运行）+ 512 KB Flash（固件/定值/录波，老版）；新尾缀批次 64MB/128MB 级需以实物为准 |
| 逻辑容量 | 500+ FlexLogic 元件（与/或/锁存/定时器） |
| 通信接口 | 2× RS-485（Modbus RTU 端子）+ 1× 10/100Base-T RJ45（Modbus TCP/DNP3，部分老版无以太网） |
| 背板总线 | UR P1/P2 背板，连 CT/VT、DI/DO 模块 |
| 供电 | 背板取电，典型 5-8W，不外接电源 |
| 兼容 I/O | 原生匹配 Rev A / Rev B I/O 模块（UR8x 系列）；不可与 Rev C+ I/O 混用 |
| 热插拔 | 支持，插入自动从 NV-RAM 同步配置 |
| 状态指示 | 前面板 RUN（绿）/ FLT（红）/ COM（黄闪） |
| 配置软件 | EnerVista UR（串口/以太网连），面板键盘可改部分参数 |
| 安装位置 | UR 机箱专用 CPU 槽（通常 Slot 2 或标 CPU） |
| 工作温度 | -40~+70℃（运行），-40~+85℃（存储） |
| 尺寸重量 | 约 150×180×40mm，0.79kg（1lb 10oz） |
| 认证 | UL / CSA / CE，抗扰符合 IEEE C37.90 |
| 状态 | GE 官方列入老一代 UR 备件，新项目推 URplus 平台 |
产品介绍
UR9EH 是 GE Multilin UR 系列通用继电器里的”大脑”，不是 ABB 的货，也不是普通 PLC。它插在 F35/T60/G60/D30 这些 UR 机箱的 CPU 槽里，负责把 CT/VT 模块送来的采样值跑完过流、差动、距离这些保护算法，再把结果变成跳闸命令发给 DO 模块，同时经 RS485 或以太网把定值、录波、SOE 送给 SCADA。老变电站里一台 2005 年的 T60 变压器保护，里头就是它扛着。

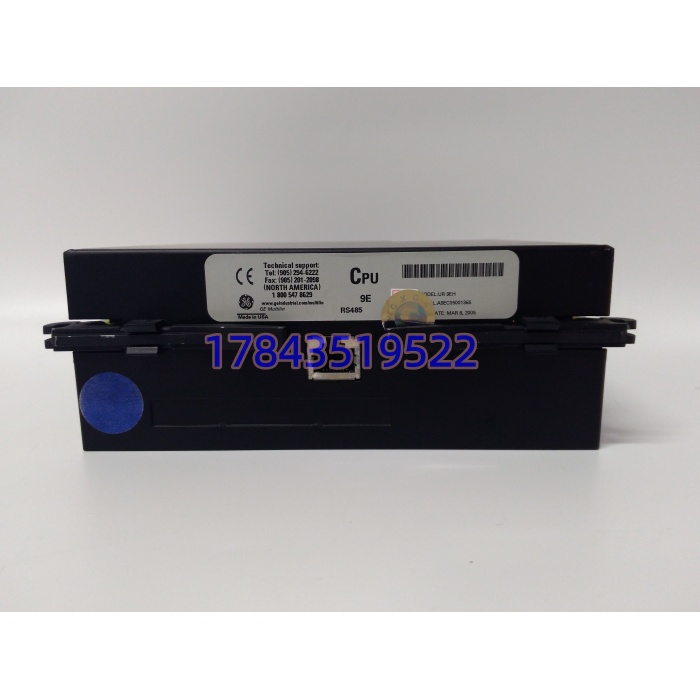

坦白讲，这型号在备件市场被 SEO 搞得最离谱——一半页面写”ABB UR9EH”（ABB 根本没这号），一半写”PLC 模块””80188 处理器工控机””Mark VIe I/O 卡”，还有把 UR9EH 和 DS200、IC698 混在一起的。真货铭牌写 GE Multilin、UR9EH 或 UR-9EH、Made in Canada Markham，板子上是 80C188 那颗老 Intel 芯片（后期变种除外），前面板三个灯，没有网口的可能就是纯 RS485 老版。和 UR9AH 比， 是给 Rev A/B 老 I/O 机箱专用的，UR9AH 才配 Rev C+；和 UR9CH/9DH 比，EH 是同级替代。竞品差异就一句：你老 UR 机箱是 Rev A/B 的，塞 UR9AH 进去直接 HARDWARE MISMATCH 起不来，必须 EH 或 CH/DH 同代。
应用场景与行业案例
我在现场遇到过最典型的：某 110kV 站 F35 馈线保护，半夜面板报 DSP ERROR 反复重启。查出来前任检修把故障的 换成了库存 UR9AH（尾缀看错），Rev B 的 CT/VT 模块跟 Rev C CPU 握手失败。换回正确 后一次点亮。
典型场景：
- 110-230kV 变电站老 UR 保护：F35 馈线、T60 变压器、D30 母线、G60 发电机保护，CPU 槽原装 ，Rev A/B 机箱不改 I/O 直接续命。
- 钢厂中压开关柜：老 UR 继电器做马达保护（M60 类）， 跑 FlexLogic 做联锁，比换新继电器省十几万。
- 水电厂机组保护：同期、励磁接口、转速继电器走 UR 平台， 管通信和逻辑，备件一根烟工夫热插拔换完。
- 油气田变电站：沙漠站宽温 -40℃ 起步， 原装宽温涂层比后期工控机改装方案稳。
- 备件池瘦身：同个供电局几十台不同型号 UR 继电器（F35/T60/G30）都用 做通用 CPU 备件，一块顶过去三四种。
真实案例：2022 年西北某光伏升压站，主变 T60 保护 CPU 槽 的 RUN 灯慢闪、FLT 常红。旧模块拆下，80C188 周边晶振停振，NV-RAM 电池耗尽导致定值丢失。备件间翻出 2011 年库存 密封件，旧模块拔下前先用 EnerVista 把定值/录波导出来存盘，新模块插入机箱、背板供电自动从残留 NV-RAM 同步（不完整），再走 EnerVista 把旧定值刷回去，T60 面板自检通过，全程 25 分钟，主变没陪停。继保班长说”这 CPU 不智能，但它一死，主变保护全盲，调度立马打电话”。后来我们要求所有 UR 机箱每半年导一次定值备份，再没出现过换 CPU 丢定值。
