产品详情

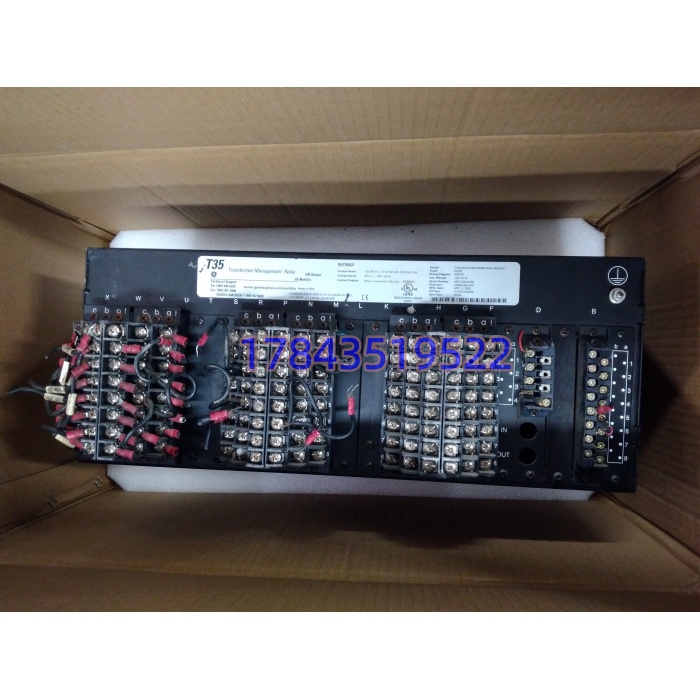

· 型号：T35（平台）；示例完整订货号 T35-A00HCF-F8A-H6D-M8A-PXX-U8C-W7C
· 品牌：GE / GE Vernova（Multilin 系列）
· 系列：Multilin T-Series（UR 通用继电器硬件平台）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 变压器保护、控制与监测继电器（UR 平台） |
| 平台型号 | T35（完整订货号按 6 段编码：Base-CPU-DSP-I/O-Software-Mount-UI） |
| 保护功能 | 87T 比率差动（含制动与二次/五次谐波涌流抑制）；50/51 相/接地过流；49 热过载(I²t)；51G 接地过流；59N 中性点过压；50BF 断路器失灵 |
| CT/VT 输入 | 最多 6 组三相 CT（共 18 路模拟量）+ 可选 VT 模块；支持 1A/5A 二次侧 |
| 采样率 | 96 点/周波（每周期 96 samples） |
| 时间同步 | IRIG-B 输入；IEEE 1588 v2（需选 B0/B1/B3/B4 软件项） |
| 通信协议 | Modbus RTU（RS485）、DNP3、IEC 60870-5-103、IEC 61850 Ed.1&2、EGD、PROFIBUS（依软件编码） |
| 以太网口 | 3 个独立 10/100Base-TX（RJ45）或 100Base-FX（SFP LC/ST，单模/多模可选） |
| 串口 | 1× RS485（前面板 DB9 服务口 + 背面 RS485 总线） |
| 数字量 I/O | 依 CT/VT 与 I/O 模块编码而定，典型 8-16 路 DI + 4-8 路 Form-C/A 输出继电器 |
| 供电 | 通用电源 88–265 VAC / 24–250 VDC（依 Mount 编码 H/L 选 125/250V 或 24/48V） |
| 功耗 | 约 20–40 W（依插卡配置，以铭牌为准） |
| 前面板 | 可选无屏 / 增强按键 / 7″ 图形彩屏（E 选项，带 USB 口） |
| 安装方式 | H：19″ 水平机架（全尺寸）；V：3/4 尺寸垂直面板安装 |
| 工作温度 | -40 ~ +70 °C（工业级宽温） |
| 存储温度 | -40 ~ +85 °C |
| 防护 / 涂层 | 标准 conformal coating 可选（Harsh Environment 选项 A/B，+$1449.55） |
| 环境合规 | IEC 60255、IEEE C37.91、C37.112；NERC CIP 合规（CyberSentry 选项） |
| 尺寸 / 重量 | 约 19″ 机架 1U 高 / 深度约 250 mm；净重约 1.2 kg |
| 生命周期 | 在产（GE Vernova 持续发 8.x 固件）；老固件 3.4x/4.x 已 obsolete |
产品介绍
变电站里变压器”嗡”一声闷响、差动保护 87T 毫秒级跳闸——这种保住几百万设备的动作，靠的就是 T35 这块继电器。它是 GE Multilin 家族里专门盯变压器的”守门员”，用 6 组 CT 采进来的电流做比率差动计算，二次谐波制动把空载合闸的励磁涌流滤掉，真短路时 96 点/周波的采样让它比传统过流继电器快一个量级。
选它而不是拿通用过流继电器凑，理由很硬：一个 T35 把差动、过流、热过载、断路器失灵全做了，替代过去一面屏的离散继电器和仪表，屏位省一半；三口独立以太网一个走 IEC 61850 进 SCADA、一个走 DNP3 给远方主站、一个留本地调试，互不抢占带宽；UR 平台的 FlexLogic 让你用与或非自己拼保护逻辑，不用改硬件就能适配三绕组、自耦、角形调压各种变压器接线。缺点也得说在前头——它配置靠 6 段订货编码锁定，买错一段（比如 CyberSentry 没选、PRP 忘了勾）现场改不了只能重订；老固件 3.4x 只认旧 CPU 模块（蓝标签 9E/9G/9H 才能配新 CT/VT 8F-8J），新旧模块颜色不匹配继电器直接报 HARDWARE MISMATCH 起不来。
