描述
产品详情
· 型号：SR745-W2-P5-G5-HI-A（订货号尾标 -2 为项目后缀）
· 品牌：GE Multilin（GE Vernova）
· 系列：Multilin 745（SR745）变压器管理系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 数字式变压器保护管理继电器（Transformer Management Relay） |
| 适用对象 | 双绕组变压器、自耦变、并联电抗器（W2=两绕组优化） |
| 控制电源 | 88–300 V DC / 70–265 V AC，48–62 Hz（HI=高范围宽压） |
| 相电流输入 | 5 A 二次额定（P5），CT 一次经变比修正，<0.2 VA 负担 |
| 接地电流输入 | 5 A 二次额定（G5） |
| 电压输入 | 60–120 V AC VT 二次 |
| 保护功能 | 比率差动 87T（带谐波制动/CT 校正）、相/接地过流 50/51/67/51N、REF、过/欠压 27/59、V/Hz 过励磁、热模型 49（RTD）、断路器失灵、非电量（瓦斯/油温） |
| 数字输入 | 16 路可编程 DI，24–250 V AC/DC 光电隔离 |
| 继电器输出 | 8 路（Form A/B，5 A@250 V AC 阻性），其中 5 路为跳闸级 Form-C |
| 模拟输入 | 4 路 RTD（3 线 100Ω Pt/Ni） |
| 模拟输出 | 2 路 4–20 mA / 0–1 mA（A=含模拟量 I/O 板） |
| 通信接口 | 前置 RS-232；后置 RS-485（Modbus RTU）标准；可选 RS-485 冗余(R)、IEC 61850 GOOSE/MMS、以太网、DNP3 |

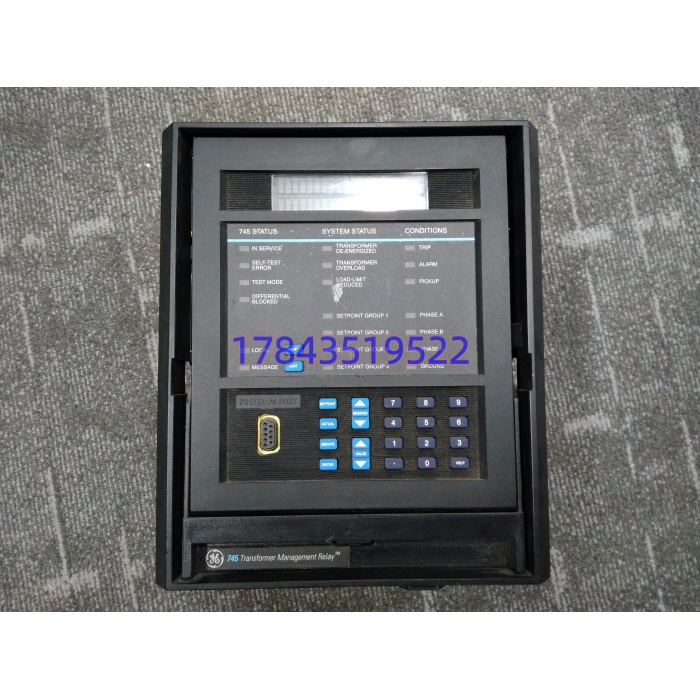

| 显示 | 40 字符增强 LCD + 键盘 + 状态 LED（A 型面板） |
| 录波与记录 | 500 事件缓冲区，COMTRADE 录波，自带 32 MB+ 非易失存储 |
| 精度 | 计量 ±0.2%，保护 ±0.5%（电流/电压） |
| 动作时间 | 差动子周波级（典型 1–2 周波内动作） |
| 工作温度 | -40 至 +60 ℃ |
| 存储温度 | -40 至 +80 ℃ |
| 湿度 | ≤95% RH 无凝露 |
| 防护等级 | IP40 前面板 / IP20 后面板 |

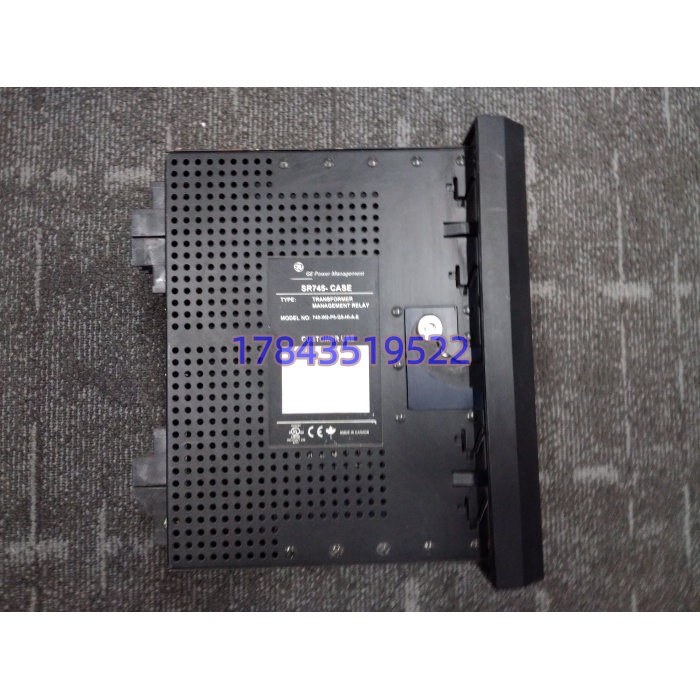

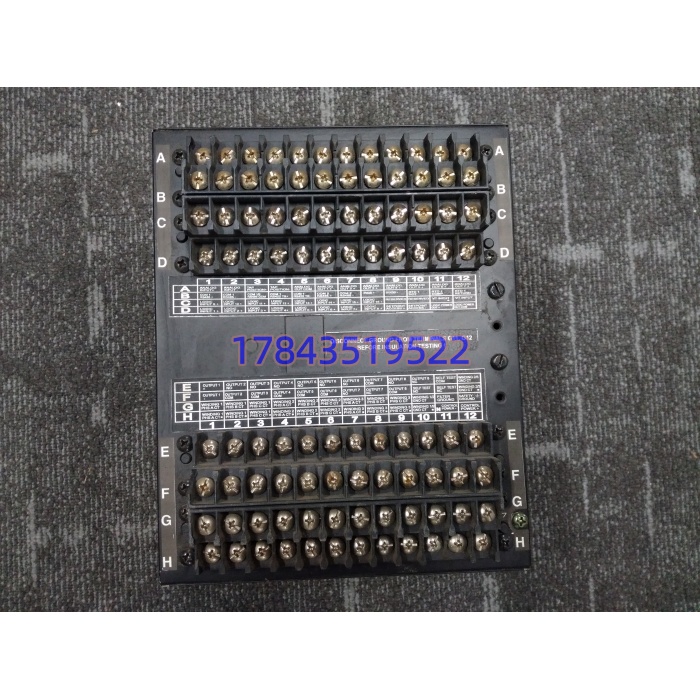

| 安装形式 | 标准 19″ 面板或 SR745 抽屉式机箱（draw-out case） |
| 尺寸重量 | 约 228.6×177.8×184.2 mm，4.8 kg（据多源一致口径） |
| 软件 | GE EnerVista 745 下装/录波/定值管理 |
| 认证 | UL 508 / CSA / CE / IEC 60255 / IEEE C37.90 |
| 生命周期 | 原厂 2018 宣停，Last-time-buy 窗口延至 2021-12-31 关闭，后继推荐 845 继电器 |
产品介绍
从核心数据驱动角度看，SR745 是那种”一台顶半面保护屏”的继电器。某 220 kV 变电站主变改造里碰过：原来用电磁式差动继电器 + 过流继电器 + 单独温度计表 + 电度表，四面小屏；换 SR745-W2-P5-G5-HI-A 后，87T、过流、V/Hz、RTD 热寿命、计量全进一块，FlexLogic 把瓦斯延时和断路器失灵自己编完，外部辅助继电器从 12 只降到 2 只。它不神秘，但把”保护定值+计量+寿命损耗”打包了，省的是屏柜面积和调试工时。
严格来说，W2/P5/G5/HI/A 这一串尾标是锁死的硬件配置——W2 两绕组、P5 相 CT 5 A、G5 接地 CT 5 A、HI 高范围电源、A 带模拟量 I/O 面板；跨到 P1/G1（1 A CT）或 LO（低范围电源）都不叫同型号，换上去要么 CT 饱和要么电源带不动。原厂 2018 年发 EOM 通知、Last-time-buy 关在 2021 年底，现在市面全是 NEW SURPLUS 和拆机件，且 GE 官方推荐迁移路径是 845 继电器——但 845 背板尺寸、EnerVista 工程文件、FlexLogic 块都不向下兼容，老站不改屏柜基本不可能整体换，所以存量站还得死备 SR745。 采购端别把它当通用过流继电器，它是主变主保护，缺一台=主变零差动运行，调度直接令你限负荷。TCO 上单站备 1 台整机比停一次主变按小时罚电费+变压器寿命损伤便宜太多。
应用场景与库存策略
变压器保护继电器的痛点很硬：它平时不动作，动作一次就是切主变。而 这类老平台停产后，渠道货”同型号不同固件代次”是常态——EnerVista 下装时工程文件版本不对会拒载，现场升固件要主变停役开工作票。急购极易踩坑。
- 220 kV/110 kV 变电站主变：双绕组变 87T 主保护唯一原生件，建议 A 类，每站备 1 台整机冷备（同尾标同固件）。
- 火电厂厂用高压变（启备变）：主变停不了但厂高变可窗口检修，建议按机组数 ×1 台 + 区域共享 1 台。
- 新能源升压站（风电/光伏 35 kV 升 110 kV）：主变保护同原理，建议单站 1 台冷备，沿海场站确认机箱密封无盐雾蚀痕。
- 老厂不改屏项目：745 整体未退运但原厂关单，建议 Last-time-buy 按现网台数 10%–15% + 单站至少 1 台折算，别按”坏了再找”。
- 海外 EPC 改造：清关需原厂 COO 与 UL/CE 文档链，建议供应商代管 1 台保税备件。
真实案例：某化工自备电厂 110 kV 主变，年度保护校验做比率差动六角图，发现 的 A 相差动电流零点漂移 0.8 A（额定 5 A 二次），查下来是机芯后部 CT 端子排有一根压接松动、长期微弧导致 ADC 参考地漂。备件柜里有一台 但尾标是 W2-P1-G1-HI-A（1 A CT 版），插上去 CT 负担算错，87T 斜率整定不对，六角图直接歪掉。从同行电厂借到同尾标 W2-P5-G5-HI-A 顶上，自校通过。那次校验占用主变停役窗口 4 小时，若没借到同配件就得延窗到第二天，电网备用容量费够买三台 。之后该厂把”尾标五位全一致+同 EnerVista 工程版本”写进备件硬条款。
