描述
产品详情

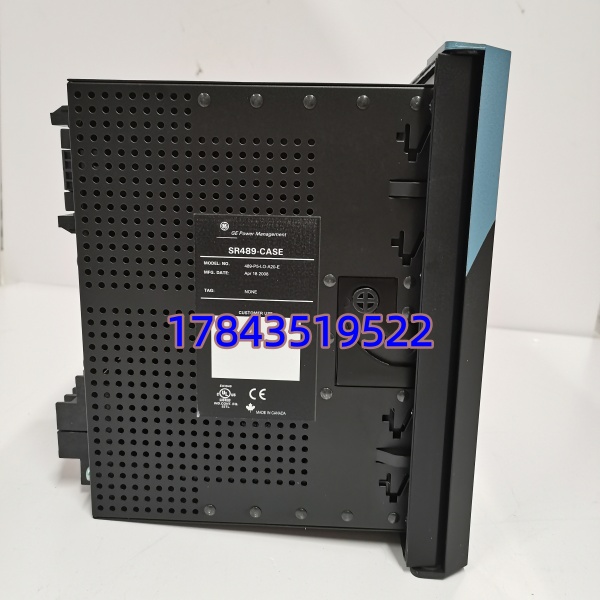

· 型号： SR489-P5-LO-A20-E（后缀释义：P5=5A CT｜LO=低压DC/AC控制电源｜A20=4×4–20mA AO｜E=增强显示+以太网）
· 品牌： GE Multilin（GE Vernova / GE Grid Solutions）
· 系列： SR489 Generator Management Relay

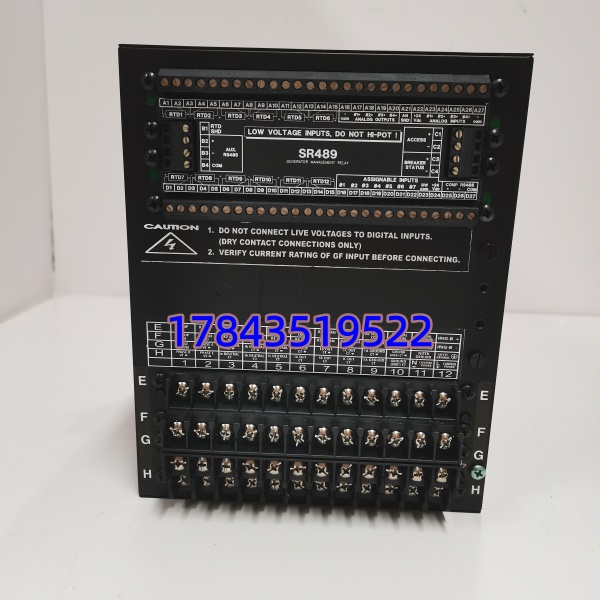

技术参数
- 产品类型：数字式发电机管理与保护继电器（Generator Management & Protection Relay）
- CT 输入：三相电流 5A 二次额定电流（P5），连续 6A，10s 承受 100A，精度 ±0.5% FS
- VT 输入：三相及零序电压 20–300V 相电压（线电压至 500V），精度 ±0.2% FS
- 控制电源（LO）：20–60 VDC 或 20–48 VAC @ 48–62 Hz，典型功耗 <15W
- 模拟量输出（A20）：4 路独立隔离 4–20 mA（可编程映射 I/V/P/f/温度等）
- RTD 输入：12 通道（Cu/Cu-Ni/Pt100 等），用于定子绕组、铁芯、轴承温度监测
- 辅助模拟输入：2–4 路 DC 过程信号（±10V / 0–20mA，用于振动或励磁参量）
- 数字量输入（DI）：7–8 路可编程干接点（24–250V DC/AC）
- 继电器输出（DO）：6 路 Form-C（C/O）干接点，5A @ 250V AC / 30V DC
- 通信接口：前面板 RS-232（调试）、后部 2×RS-485、10/100Base-T Ethernet（E版标配）
- 通信协议：Modbus RTU、Modbus TCP、DNP 3.0 Level 2（部分固件支持 IEC 61850，需确认选项）
- 保护功能：87G 比率制动差动、64G 100%定子接地、40 失磁、32 逆功率、51V/51 过流、46 负序、49 热过载、27/59 欠过压、81O/U 过欠频、78 失步监测等
- 录波与事件：≥512 条 SOE（带 IRIG-B 或 NTP 对时），故障波形捕获 ≥16 周波

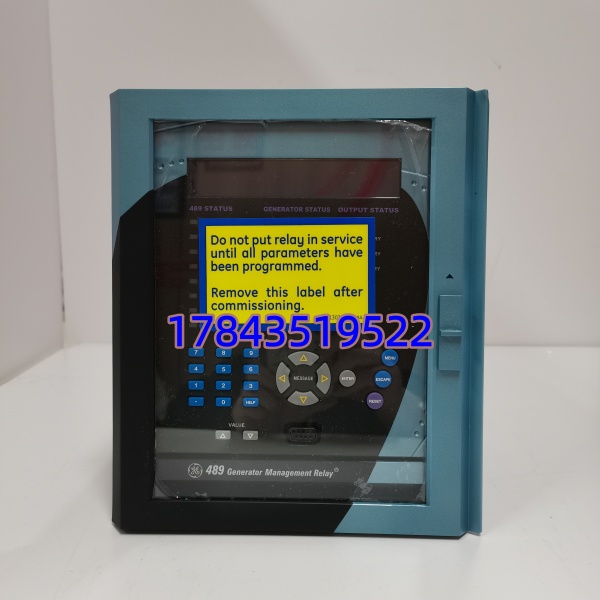

- 显示与人机：40 字符×2 行背光 LCD + 全功能键盘（E=增强型），支持本地定值修改与趋势查看
- 安装方式：半抽出式（Draw-out）面板安装，带 CT 二次自动短接功能，支持在线更换
- 工作环境：-40°C ~ +60°C，5%~95% RH 非凝露；符合 IEC 60255/ IEEE C37.90/ UL 508
- 认证：UL、CSA、CE
产品介绍
现场实测碰到过一台自备电厂用国产综保替代 SR489，结果逆功率保护动作曲线和原动机不匹配，解列时频频误跳——换回 SR489-P5-LO-A20-E 后按厂家推荐逆功率定值整定一次通过。它的强项是把电气保护（差动/失磁/逆功率）和热保护（RTD + 热模型）做在同一台设备里，不像普通马达保护器缺了比率制动差动算法。（严格来说，LO 版控制电源是 24VDC 低压档，若你柜内只有 110/220VDC 操作电源则必须选 HI 版 SR489-P5-HI-A20-E，买错插上去直接烧电源板。）
从采购角度，SR489 系列已进入产品生命周期后期（GE 推新一代 UR 系列 + / T60 替代），市面多为 NOS 或经 EnerVista 软件全检翻新品。它是发电机组”最后一道电保命闸”——我曾见过客户为省两千块买了无测试翻新品，投运时 CT 断线检测失效导致差动误动跳机，停产损失远超差价。要求供应商提供上电自检截图、SN 核对及原厂标签照片，关键机组按 1:1 留冷备。
替换与升级建议
✅ 直接替换
- -P5-LO-A20-E（不同生产批次/固件 minor rev）→ 同型号：抽屉直接互换，用 EnerVista 或 489PC 软件将原 .cfa 配置文件下载进新机即可，建议先备份定值清单。
⚠️ 软件兼容（需改配置/注意差异）
- （HI=高压控制电源 90–300VDC/70–265VAC）：保护算法和 I/O 完全兼容，但电源模块不同——若你原柜是 220VDC 操作电源必须买 HI 版而非 LO 版，反之 LO 版不能用于 HI 版机箱电源（会欠压不启动或超压损坏）。物理抽屉尺寸一致，组态文件通用。
- （P1=1A CT 输入）：仅 CT 量程不同，若发电机 CT 变比是 1A 二次则选 P1，5A 二次必须选 P5，混用需重校变比参数。
❌ 硬件不兼容
- GE T60（变压器保护）、SEL-300G、ABB REG 670：虽同为发电机保护但背板、通信、机箱尺寸完全不同，无法直接替代。
- 国产综保（如南瑞 RCS-985、许继 WFB-800）：需重新设计端子排接线、整定计算及 SCADA 点表，属整体换型而非模块替换。
新机交期波动大（部分区域通知 EOL），无新件时选经 GE 标准老化测试认证翻新品并要求附测试报告及原标签 SN 核对。
常见问题解答 (FAQ)
- LO 和 HI 版到底差在哪？我柜子里是 220VDC 操作电源该买哪个？
LO = 控制电源 20–60VDC/20–48VAC（适用 24V 或 48V 直流屏）；HI = 90–300VDC/70–265VAC（适用 110/220VDC 或 AC 操作电源）。你若柜内是 220VDC 必须买 ，买 LO 版插上去不启动或烧坏——下单前务必核对控制电源电压标牌。
- P5 和 P1 是什么意思？我发电机 CT 二次是 5A 选哪个？
P5 = CT 二次 5A（绝大多数工业机组）；P1 = CT 二次 1A（大容量机组或长距离 CT 回路）。5A 二次选 P5，选错需改 CT 变比或重校软件系数，不建议勉强。
- 支持 Modbus TCP 和上位机通讯吗？
支持。”E” 后缀标配 10/100M Ethernet 口，跑 Modbus TCP 或 DNP3.0，后部还有 2 路 RS-485（Modbus RTU），可同时接本地 HMI 和厂级 SCADA。
- 能热插拔更换吗？CT 回路会不会开路？
半抽出式结构带 CT 二次自动短接，抽出过程中 CT 回路不会开路——但仍建议按规程申请短时退出保护或停机更换，尤其带电拔出瞬间对应保护暂时退出。
- 这玩意是正品吗？怎么验？
要求提供正面激光打标 SN、GE Multilin 原厂标签照片及 EnerVista 软件读取的固件信息截图。正规渠道 NOS 或认证翻新品附测试报告/COC，SN 可联系 GE 服务渠道协助核验。
