描述

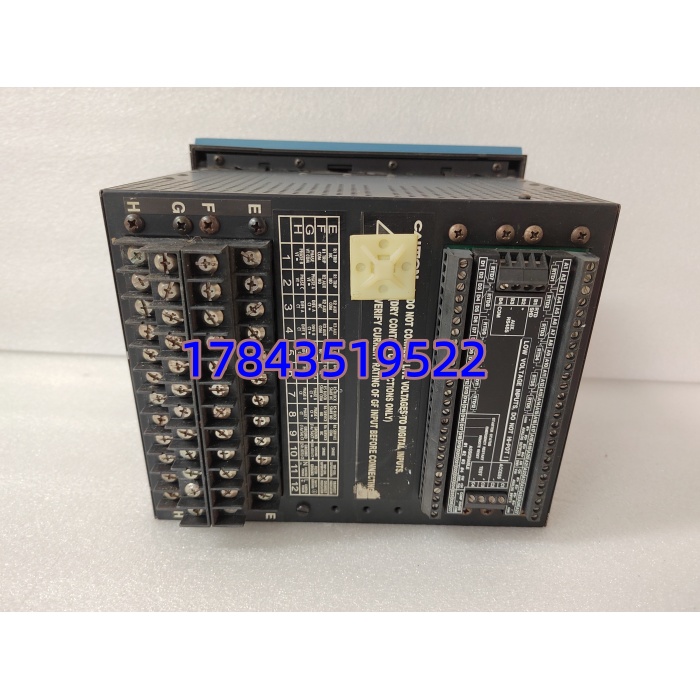

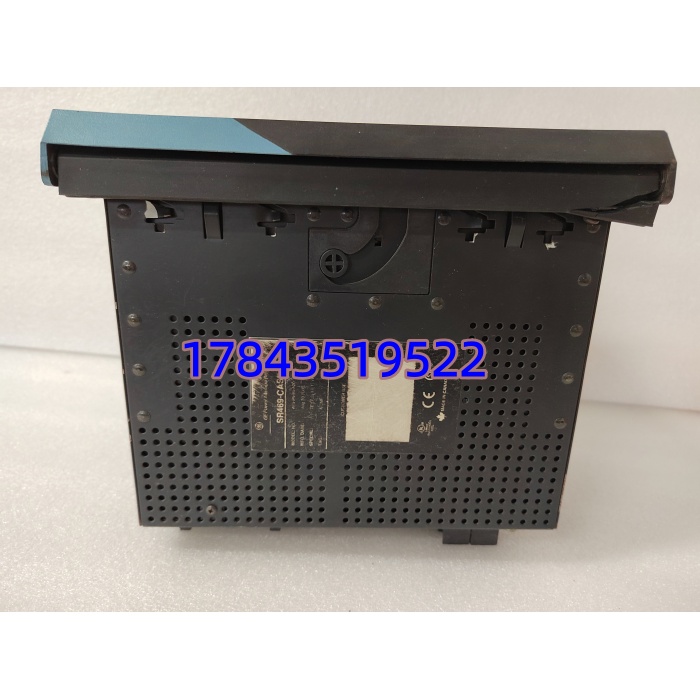

产品详情
· 型号：SR469-P5-HI-A20
· 品牌：GE Multilin（GE Grid Solutions / GE Digital）
· 系列：469 Motor Management Relay — P5-HI-A20 Option Code（P=Power/Energy+RTD, HI=High Res LCD, A20=Arc Flash+Enh I/O）
规格参数

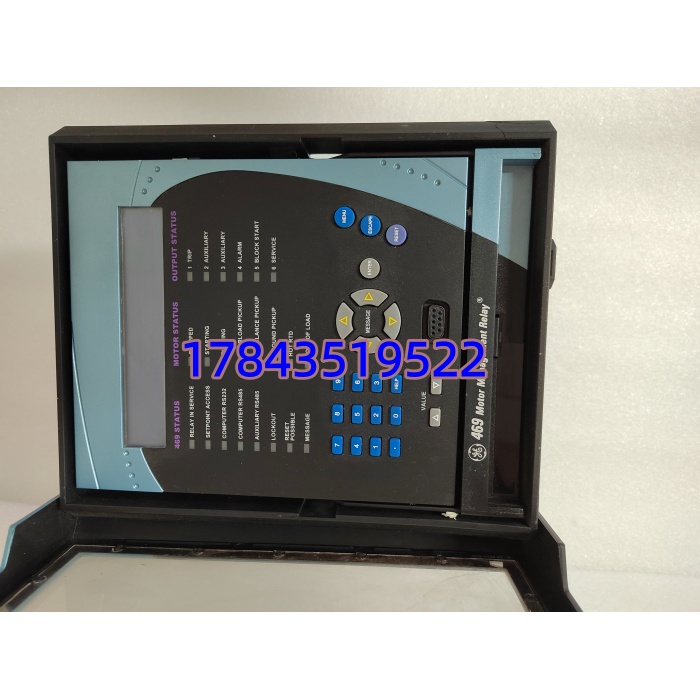

| 参数项 | 规格值 |
|---|---|
| 产品型号 | SR469-P5-HI-A20 |
| 系列 | GE Multilin 469 Series Motor Management Relay |
| 制造商 | GE Multilin (GE Grid Solutions / GE Digital) |
| 产品类型 | Digital Motor Protection & Management Relay with integrated RTD / Power Metering |
| Option Code 解读 | P5 = Power & Energy Measurement + RTD inputs(6 ch typical, expandable to 12 w/ ext. module) + advanced thermal model; HI = High-resolution dot-matrix LCD w/ mimic & bargraphs; A20 = Arc Flash reduction (high-speed trip) capable + Enhanced I/O (extra digital I/O points) + expanded event recorder (通常含 256+ event + 16+ waveform records) |
| CT 输入 | 5 A 或 1 A (可软件选择)，典型持续 20×In 1s，热容量按 IEEE C37.112 |
| VT 输入 | 相电压 100 V L-L (或 110/120 V)，线电压范围 20–500 V AC (依版本)，频率 50/60 Hz ±5 Hz |
| RTD 输入 | 直接接入 Pt100 / Pt1000 / Cu10 / Ni120 (依 P5 option)，典型 6 ch onboard + 可扩展 |
| 保护功能集 | 49 Thermal Overload(Heater Model I²t)、51 Instant/Definite Time OC、51N Ground、46 Negative Sequence Unbalance、14 Start Time Exceed、37 Undercurrent、27/59 UV/OV、81U/O Under/Over Frequency、RTD Stator/Brg Temp、Mechanical Jam(滑差监视) 等 |
| 控制功能 | Start Permissive / Stop / Trip / Alarm Relays(Form C SPDT 典型 3～6 组依 A20 opt)、Start Attempt Counter、Lockout (86) emulation |
| 通讯 | RS-485 (Modbus RTU / DNP3.0 / IEC 60870-5-103)，Front USB for EnerVista 软件下载/设置 |
| 录波/事件 | 波形 Capture(典型 1～4 cycles pre/post fault 可设)、SOE Event Log(≥256 records A20 opt)、Min/Max Logging |
| 前面板 | High-Res Graphic LCD(HI opt) + 6 编程键 + LED Trip/Alarm/Run/Health |
| 供电 | 85–265 V AC 或 88–300 V DC（宽范围，铭牌标 “Vaux: 85–265V AC/DC” 常见；少数 24V DC Only 版——收货核对铭牌） |
| 安装 | 面板 cutout 约 138×138 mm (1/2 DIN 矩形) 或 配套 469 外壳及 DIN 轨 / 机架 mount kit |
| 工作环境 | 工作 -20℃～+60℃ (coated ver. -30～+70℃)，存储 -40～+85℃，湿度 ≤95% 非冷凝 |
| 认证 | UL 508 / CSA / CE / IEC 60255 / IEEE C37.96 / ABS(Marine opt) |
| 配套软件 | GE EnerVista 469 Setup & Monitoring (免费下载)，用于参数上载/下载/录波分析 |
| 停产状态 | 469 系列部分 early Rev / 特殊 Option 进入 Limited / Phase-out 依 GE region；主流 P5-HI-A20 仍在 Life Cycle Classic 但个别旧 HW Rev 停产——市面 NOS + 拆机测好流通 |
产品介绍
现场实测发现——化肥厂氨压缩机电机(560kW) 大修后试车 SR469 报 “Start Time Exceed” 频繁跳，原是热模型参数(全冷时间常数 τ 及起动发热系数) 未随电机改型更新，EnerVista 读原 .cdf 重灌并微调 τ 后正常。（严格来说 不是 普通过流继电器——它有专有的 I²t 热模型需输入电机冷态时间常数、满载电流、Locked Rotor 电流倍率等；换备件时空片不存这些参数→必须用 EnerVista 从旧继电器读或从重备份 .cdf 文件下载，没参数备份新模块上电只给缺省值可能拒动或误动。另外 A20 选项含 Arc Flash 高速跳闸及额外 DO——若原设计用到了这些 DO 或 Arc Flash 功能，用低配(P5-HI-A10) 替会丢接点映射，组态软件报 Option Mismatch。）
-P5-HI-A20 是电机主保护唯一设备——它拒动保不住电机（烧毁），误动跳机停产。从 TCO 看单价高(USD 2k～4k+) 但电机烧毁损失轻松六至七位数，属典型 A 类关键保护备件；建议按在役 数量 N 做 N+1 冷备（最少 1 件），特别注意同步备份 EnerVista .cdf 参数文件 + CT/VT 变比及 RTD 类型记录。
应用场景与库存策略
电机保护继电器故障表现：黑屏/PWR fail、定值区乱、Startup Fail 或误跳闸——重要辅机（给水泵/引风机/压缩机）跳机可能触发 MFT/装置停运，而原厂进口交期 6～14 周（特殊 Option 更长），老 Rev 基本靠 NOS。
- 火电/燃机 厂用高压电机(给水泵/引风机/一次风机 6kV) → 作主保护+热积累+RTD 轴承温 → 非它不可因 IEEE C37.96热模型锁定且原设计图纸指定 469 P5-HI-A20 →
- 炼化/化肥 大型压缩机组驱动电机(异步/同步 3～10kV) → 非它不可因 P5 含功率计量+RTD 及负序保护 → 建议：如有在役立即核查 GE Lifecycle 公告做 Last-time-buy 1～2 件封存，确认 Firmware Rev 兼容(.cdf 可下装)
- 水泥/矿山 球磨机/破碎机主电机(高压异步) → 非它不可 → 建议：至少备 1 件，大修做 LED 及 RTD 通道模拟校验
- 新建项目技改 → 469 系列仍可选购最新 HW Rev 配 EnerVista 新版本；若全厂统一保护平台可考虑 UR 系列(如 B30/M60) 但需重新整定——建议新采同步索要最新 FW 及确认 EnerVista 版本兼容旧 .cdf
真实案例：
北方某 300MW 机组 2018 年小修后引风机试转，-P5-HI-A20（投用 2003 年 Rev C）上电 LCD 无显示——查为内部开关电源电容鼓包致 +5V 掉电锁死。库房按”C 类保护继电器”零库存 ，临时拆化水区同型号（该区降为就地手动启停 2h）顶替恢复。向西门子/GE 渠道调 NOS 件（同 Option P5-HI-A20，Firmware Rev E 向下兼容 Rev C .cdf）测试 OK 入库，EAM 标记 A 类并要求每次大修做 参数 EnerVista Upload → .cdf 备份 → 存 CM 系统按版本号管理。教训朴素——电机保护继电器参数在 .cdf 不在铭牌，没备件+没参数备份=现场重整定费时且易出错，重要辅机不该冒这个险。
