描述
产品详情

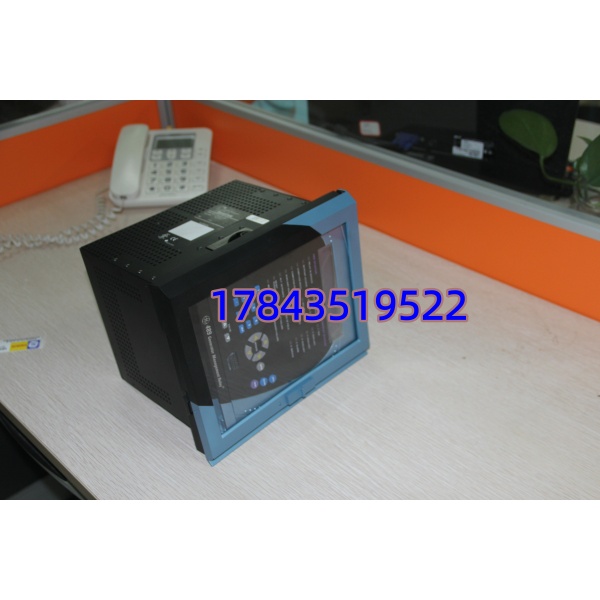

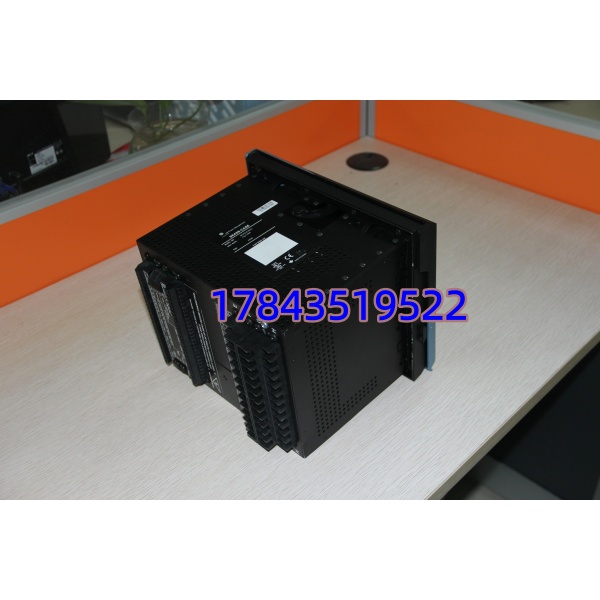

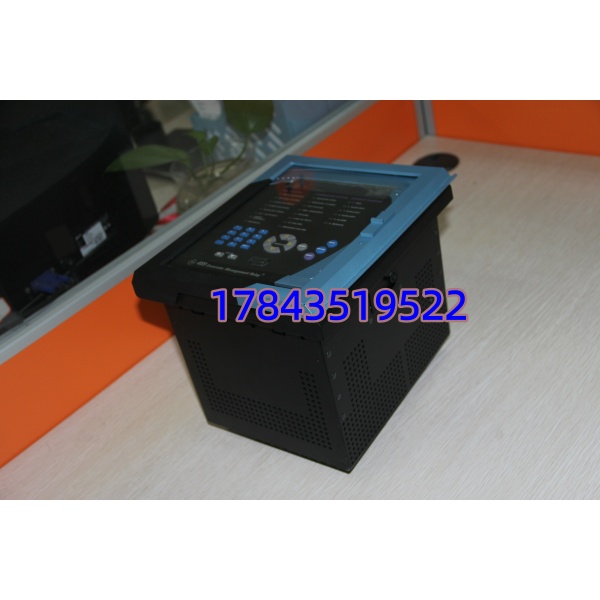

· 型号：SR469-CASE（通用 SR469 系列壳体组件）
· 品牌：GE Multilin / GE Grid Solutions
· 系列：Multilin SR 469 — Motor Management Relay Enclosure / Case Kit
技术参数
- 产品完整标识：SR469-CASE（壳体组件），配合 SR469-XXXX 继电器本体使用
- 制造商：GE Multilin → GE Grid Solutions
- 适用主机：GE Multilin SR469 全系本体（SR469-P5-XXXX、-W5-XXXX 等 半高/全高矩形版）
- 组件内容：矩形壳体底座 + 前铰链式门盖（部分版本透明窗）+ 硅胶密封衬垫 + 安装螺钉/卡扣 + 接地端子（依批次）
- 材质：高强度阻燃工程塑料 / 玻璃纤维增强聚酯（UL 94‑V0 等级）
- 防护等级：NEMA 4X (Indoor Use) / IP65（合盖密封状态，以实物标签为准）
- 安装方式：面板嵌入式（开孔尺寸按 标准 cutout ≈ 138×138 mm 或依 Drawing 516‑489‑xxx）或 DIN 导轨适配支架（部分批次含）
- 前盖特征：铰链翻转锁定，部分带透明聚碳酸酯观察窗（允许视读 LCD 不打开门）
- 适用工作环境：-20～+60℃（壳体），湿度 5%–95% RH 无冷凝
- 不适用含：不包含 继电器电子本体、端子块(TBxx)、CT/VT 连接排——仅为机械壳体防护组件
- 兼容legacy：与早期 第一代及 Enhanced 版通用（尺寸一致），严选建议核对您的 本体后缀是否 “Rectangular Case” 型（非 1/2 DIN 圆形框版）
- 重量：≈0.4–0.6 kg（不含继电器）
- 认证参照：UL / CSA / CE per 系统整机认证（壳体按组件件）
- 生命周期状态：Active / Mature（随 平台供应，国内 MRO 常有全新库存）
- 参考图纸：GE Drawing 516‑489‑xxx ( Outline & Cutout Dimension)、 Instruction ManualGEK‑113900
产品介绍
去年帮一家热电厂做 MCC 柜改造——拆旧 时发现壳体前盖透明窗被弧光喷溅熏黑看不清 LCD，铰链轴断裂没法锁。本体检修正常但没壳没法复原安装，临时找了块 -CASE 整换五分钟搞定，省掉等整机替换的两周交期。(顺带提醒：壳体硅胶衬垫属老化件，运行超 10 年建议同期更换——压缩永久变形后失 IP 防护等级，潮气进壳是 偶发按键失灵或 LCD 段缺的常见诱因。)
-CASE 是 电机全保护继电器的专用安装壳体，严格来说是纯机械附件而非电子模块——买它只因为旧壳破损、前盖丢失、密封垫老化或要做备机预装。GE Multilin 继电器本体与壳体可分离，现场更换壳不碰任何接线（先把继电器本体拔出存放于防静电袋，卸旧壳换上新壳再插回）。从采购视角这是低值 C 类 MRO 耗材，单价远低于整机，但缺了没法完成盘柜复装——建议按每 5–8 台同型 装置共享 1 件冷备壳体+密封垫套装，或在新项目盘柜 BOM 直接多下一台 CASE 做安装余量。我们出货核对 GE 原厂 Part No. 与您 本体尺寸匹配（矩形版，非 1/2 DIN 圆壳版），全新/NOS 含完整五金包。
替换与升级建议
✅ 直接替换
- -CASE ←→ 同型号壳体组件，适配全系矩形 本体（P5/W5/HI/LO 等）。直接拆旧换新，继电器本体拔出→换壳→插回，不需改接线或组态。注意新旧衬垫同时换新以确保 IP 等级。
⚠️ 软件兼容（需改配置／校验）
- 不适用——壳体无电子部件，不存在软件兼容问题。唯一需核对：。购买前拍照正面或量开孔尺寸确认。
❌ 硬件不兼容
- 圆壳(1/2 DIN) 安装套件 ——尺寸、开孔、卡扣完全不同，。
- SR750/SR860 系列壳体 ——外形近似但切口尺寸及内部定位销不同，不能混用（虽都是 Multilin 家族）。
