描述
产品详情
· 型号：F650BABF2G0LOSHE（选型串解析见规格参数）
· 品牌：GE Grid Solutions（GE Multilin）
· 系列：Multilin F650 Feeder & Overcurrent Protection Relay（Universal Relay Family）
规格参数
- 产品全称：GE Multilin F650 Feeder Protection and Control Relay（Universal Relay Platform）
- 完整选型代码例：F650-B-A-B-F-2-G-0-L-O-S-H-E（各段含义需核对 GE Ordering Guide，以下为典型解读）
- B = 标准壳体/面板（通常带 LCD 4×20 字符键显）
- A = 辅助电源 AC/DC 通用 88–264V AC 或 90–300V DC（依具体位）
- B = CT 输入 5A 额定（A=1A）
- F = 基本 I/O 配置（8DI/7DO/4AI 典型，依版本）
- 2 = 双 Ethernet 10/100Base-TX 端口（内置交换机）
- G = RS485 串口（EIA-485 第二通信口）
- 0 = 无额外 option card / 保留
- L = 固件包含过流/接地/重合闸等功能集（L=Feeder Logic Set）
- O = 支持 IEC 61850/ DNP3.0 / Modbus（通信协议栈）
- S = 英语界面/菜单（S=English）
- H/E = 特定固件版本或标签变体（以铭牌为准）
- CT/VT 额定输入：CT 5A 或 1A（选型 B/A 位区分），VT 相/零序 100V / 110V / 120V 可选（通常 100–120V 范围）
- 保护功能集（典型）：51/51N 三段定时限过流、51P/N 反时限（IEC/ANSI）、67/67N 方向过流、79 重合闸(1–4 次)、46 负序过流、49 热过负荷、50BF 断路器失灵、46/47 等
- 事件记录：≥500 条 SOE（1ms 分辨率），内置故障录波（波形记录）
- 通信接口：2×10/100Base-TX Ethernet（嵌入式集线器，可链形组网）+ 1×RS485（DNP3/Modbus RTU）+ Front USB/mini-B 调试口
- 支持协议：IEC 60870-5-103、IEC 61850 Ed.1/Ed.2、DNP3 Level 2、Modbus RTU/TCP、ASCII

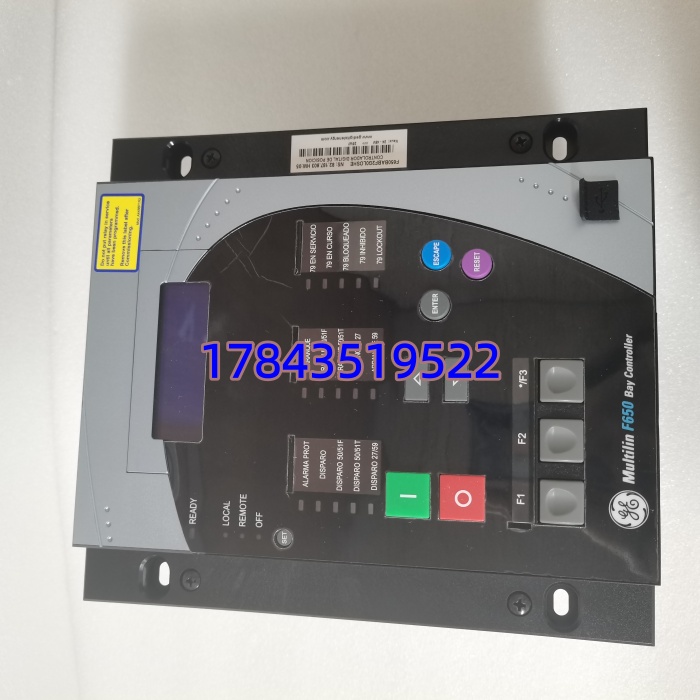

- 人机界面：前板 LCD 图形/字符显示 + 键盘导航 + 多色 LED（Run/Com/Trip/Alarm）
- 时间同步：IRIG-B 光纤/电口、SNTP 经以太网
- 供电：AC/DC 宽范围 88–264V AC 或 90–300V DC（依选型位，典型电厂/变电站直流屏 110V/220V DC 兼用）

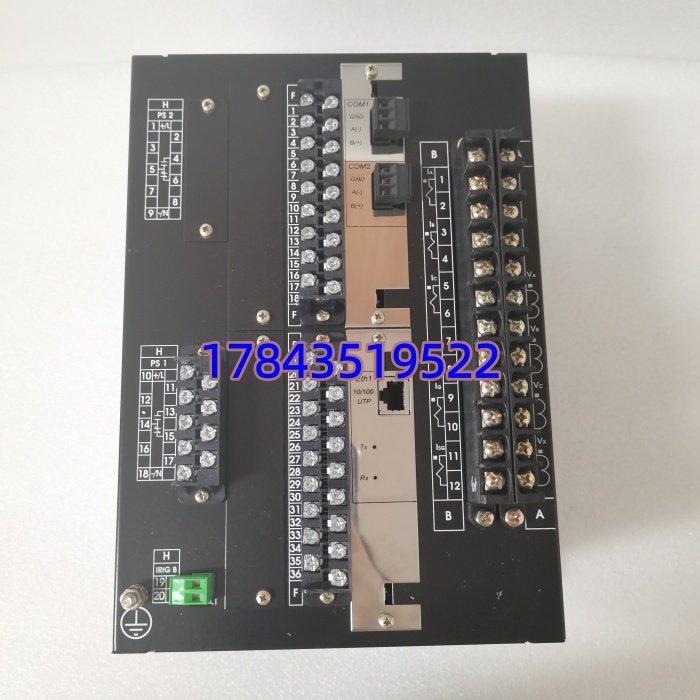

- 安装：面板嵌入式（矩形开孔 ≈92×182mm）或机架式，后插端子（螺钉/弹片）
- 工作环境：-20℃～+60℃（运行），-40℃～+85℃（存储），5%～95% RH 非凝露
- 防护/认证：IP52 前板（防尘防滴水），IEC 60255继电器标准，UL / CSA / CE / KEMA
- 组态软件：GE EnerVista™ Launchpad + UR Setup（需对应 F650 固件版本授权，部分功能免费）
- 尺寸(面板)：约 宽190×高110×深180mm（含插头深度），具体以 GE 图纸为准
产品介绍
F650BABF2G0LOSHE 是 GE Multilin F650 中压馈线保护继电器，属于 UR（Universal Relay）家族，装于 6～35kV 配电出线柜做过流、接地、方向及自动重合闸保护，同时充当变电站综自系统的一个通信节点——通过以太网 IEC 61850或 DNP3 把保护事件、录波、测量值送后台。简单说：它是中压馈线柜的”大脑+黑匣子”，比传统电磁/静态保护多通信和录波能力。
我在电厂辅网 10kV 出线遇过老电磁式过流继电器拒动——换 F650 后不但保护灵敏，还能从后台调 SOE 看故障前波形，事故分析快得多。有一点要注意： 是继电保护设备不是过程控制 DCS 卡件，它与 ABB/Siemens DCS 通过通信或硬接点接口，不能直接插进 AC800M/S7-400 机架。选型代码每一位决定电源/CT/通信，换件务必核对原拆机铭牌完整串别只抄 “” 三个字母。
应用场景与行业案例
凌晨三点 10kV 厂用变高压侧速断跳闸，老继电器只给个掉牌——换 后能拉出故障前 200ms～后 500ms 三相电流录波，一眼看出是下游电机起动涌流经 CT 饱和引起，调整反时限曲线解决误动。这种”能看波形”的价值现场最值钱。
典型场景：
- 电厂/变电站 6～35kV 馈线保护（电力/自备电厂）—— 做出线过流/接地/重合闸主保护，通过 IEC 61850 接入变电站综自系统(SCADA/后台)，非它不可因需满足电业部门继保检定规程及录波要求。
- 石化/冶金企业 10kV 配出回路（大工业用户）——带方向接地保护判别故障支路，配合调度端 DNP3 远传 SOE，满足供电局接入规范。
- 矿山/水泥厂井下或地面变电所（高湿多尘）——前板 IP52 防尘滴、宽温设计，UR 架构固件可现场升级增加功能不需换硬件。
- 老站综自改造利旧替换（电磁/静态保护退役）—— 开孔尺寸兼容多数旧柜型，保留原有 CT/PT 回路只需改端子接线，减少柜体改动。
真实案例：
南方某 2×300MW 自备电厂 #3 炉引风机 10kV 馈线，原装进口静态过流继电器动作值漂移且无录波，两次误动致机组 RB 触发。库房有块 F650BABF2G0LOSHE（原工程剩余备件），停电拆旧→按原 CT 变比 100/5、定值单整定 51-1/51-1G/79 参数→EnerVista 下装→核对接线（CT 极性 P1 朝向母线）→恢复送电。投运后发生一次真实相间短路， 正确速断跳闸并录波，继保班据此修正时限配合。老师傅感慨：”早换这玩意儿，上次误动事故分析不至于瞎猜。”
