描述
产品详情

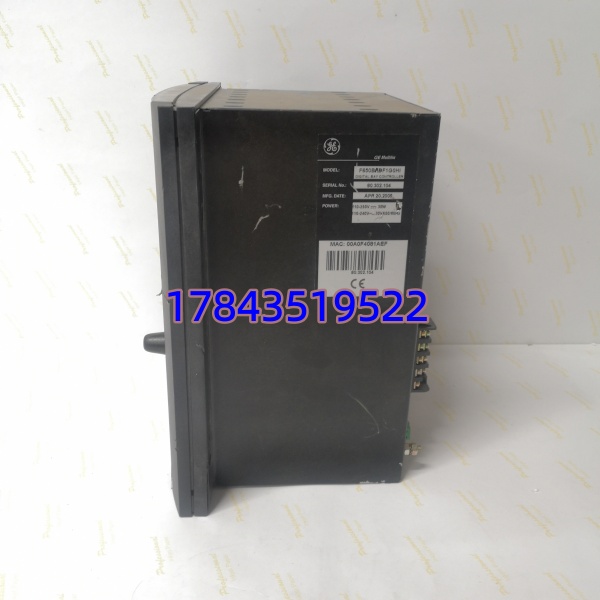

· 型号：F650BABF1G0HI
· 品牌：GE Multilin（GE Grid Solutions，现属Hitachi Energy）
· 系列：F650 — Feeder Management / Digital Bay Controller（UR平台）
规格参数
- 产品定位：数字式馈线保护与间隔控制器（Feeder Management Relay + Bay Ctrl）
- 保护功能：ANSI 50/51相过流、50N/51N接地过流、67方向过流、79四次重合闸、50BF断路器失灵、27欠压、59过压、81U/O欠/过频、49热过负荷、25同期检查等
- CT输入：3相+零序，1A/5A可通过软件设置，范围0.05–40In（需核对手册）
- VT输入：3相，标称100V/110V L-L或 L-N（57.7V L-N），支持开口三角零序
- 模拟量精度：电流/电压 ±0.2% FS，频率 ±0.01Hz，符合IEC 62053-22Class 0.2S（计量级需核对具体配置）
- 控制电源：宽范围 88–300 V DC / 96–250 V AC（后缀HI=High Voltage DC/AC），典型功耗≤30W

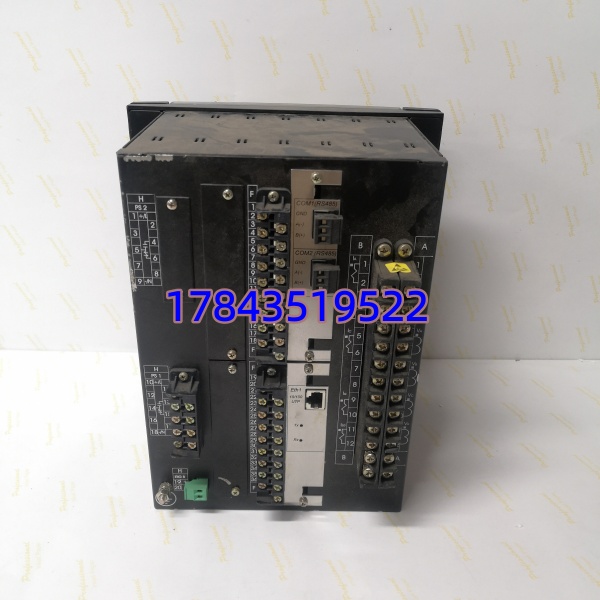

- 数字量I/O（本后缀配置）：Slot F装16路光隔DI + 8路可编程继电器DO（Form C/A依端子块）；Slot G无I/O板

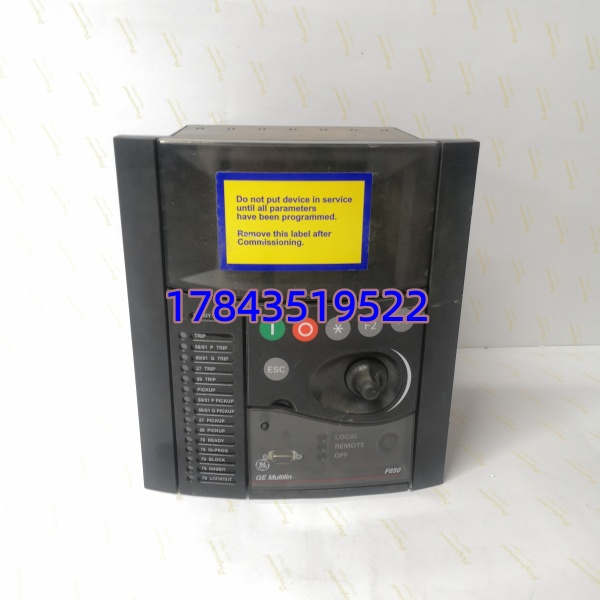

- 人机界面：前面板基本LCD（字母数字或图形依具体显示选项）+ 导航键 + 可编程LED
- 通讯接口：后部双10/100Base-TX以太网 + RS-485（Modbus RTU），支持IEC 61850Ed.2（MMS/GOOSE）、DNP3.0、IEC 60870-5-103/104
- 事件与录波：≥512条时间标记事件记录（1ms分辨率），故障录波COMTRADE格式，前置USB口用于EnerVista离线/在线配置
- 可编程逻辑：内置FlexLogic™（类UR平台），支持布尔逻辑、定时器、多组定值组切换
- 工作温度：-20～+70℃（部分资料标-40～+70℃，以原厂手册为准）
- 安装方式：面板嵌入式安装（开关柜门或机架，配对应开孔尺寸≈144×190mm面板切口）
- 认证标准：IEC 60255、IEEE C37.90、UL 508、CE
产品介绍
F650BABF1G0HI是GE Multilin F650系列里带宽范围高压辅助电源（HI）、基础液晶屏、F槽16DI/8DO配置的典型馈线管理继电器。它把过流/方向/重合闸/失灵保护、断路器控制、电能计量、事件录波全整合在一台1/2机架宽的装置里，直接通过IEC 61850或Modbus接入变电站自动化系统。
坦白讲，这块继电器在老站改造里最大优势是——一台替掉原来过流继电器+同期继电器+重合闸装置+电度表四台设备，省柜内空间也少一路接线故障点。有一点要注意：F650是模块化订货，后缀严格对应电源/显示/I-O槽位/通讯选项，换件时新继电器后缀必须与原BOM一致或经保护专工确认兼容，否则I/O点数或通讯口对不上。
应用场景与行业案例
痛点：老式电磁/静态保护只管过流，重合闸和同期要另加屏，柜内密密麻麻接线；故障时无录波、无事件时间标签，继保班查半天不知道是先接地还是先过流。F650解决的就是”保护+控制+录波+通讯”一体化，且支持远端定值修改。
典型场景：
- 110kV/35kV变电站 — 出线馈线保护（带方向过流+四次重合闸+断路器失灵），IEC 61850GOOSE上送
- 工业企业总降变电所 — 6kV/10kV厂用馈线，利用FlexLogic做联锁和负荷切换逻辑
- 水电/火电厂厂用电 — 工作/备用电源自动切换（ATS逻辑可编程），同期检测功能直接用
- 老站综保改造 — 原位替换旧电磁继电器组，保留CT/PT二次回路，只改装置侧接线
真实案例：
某化工厂6kV配出线原用三只老式静态过流继电器加热偶，重合闸功能形同虚设。雷雨季线路瞬时故障不重合导致全线停车。改造换F650BABF1G0HI，定值设四次自动重合（带检无压/检同期），投运后同类型瞬时故障自动重合成功，未再发生非计划全停。继保班师傅说——早知道录波这么好用，以前半夜爬起来查故障也不用瞎猜了。
常见问题解答 (FAQ)
Q1：更换F650需要停电吗？会影响原有CT/PT二次回路吗？
更换装置本体需断开装置电源（建议退出跳闸压板），CT/PT二次回路不断开——但注意拔插背板连接器前确认CT回路已在就地短接/封连，防止开路。新装置插上后用EnerVista软件下装原.cfg/.set文件即可。
Q2：后缀BABF1G0HI具体指什么？买错后缀会怎样？
GE F650按字母分段编码电源/CPU/显示/I-O槽位/通讯/语言等。BABF1G0HI中HI=高压辅助电源(88-300VDC)，F槽=16DI+8DO，G槽=无板，1=基本显示。买成低压电源(24V DC后缀LO)或不同I/O槽位会导致现场无法驱动现有跳闸回路或DI点数不够——订前务必拍原装置铭牌照片核对完整订货号。
Q3：程序/定值存在哪里？换卡会丢吗？
定值组和配置存在装置Flash里。换新同型号装置自身无程序，需用EnerVista从笔记本或旧装置读出再写入。建议旧装置还能上电时先备份.fwd或.set文件。
Q4：支持热插拔吗？
不支持。是面板安装装置，非机架卡，必须断电拆装。更换时先退出保护跳闸压板、断开控制电源熔断器再操作。
Q5：新件与拆机件怎么鉴别？
原装前面板GE Multilin logo丝印清晰，LCD无老化发黄斑，背部端子镀金均匀。拆机件重点查继电器输出触点阻值（动作寿命约10万次）、以太网口指示灯、USB口通讯正常否，要求卖家提供EnerVista读取设备信息和RAM/ROM自诊断截图。
Q6：配置软件哪下？版本冲突吗？
GE EnerVista Launch+ EnerVista 650 Setup，官网可下。注意软件版本须≥装置固件版本，老装置建议用对应年代版软件读备份，新软件通常向下兼容但偶尔有菜单差异。
