描述
产品详情

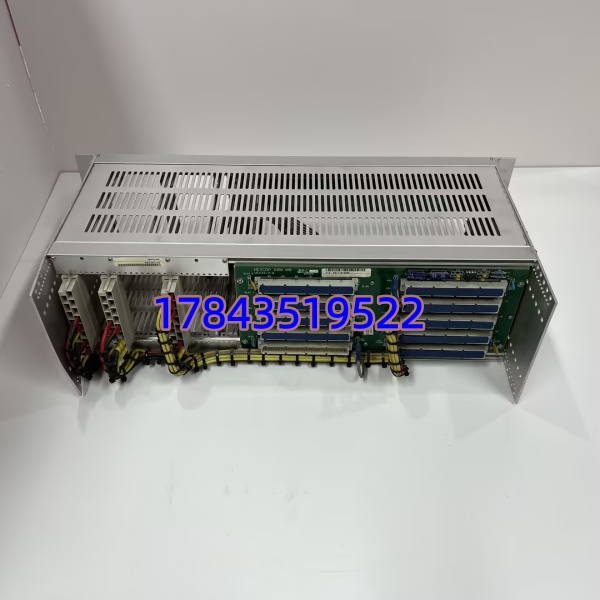

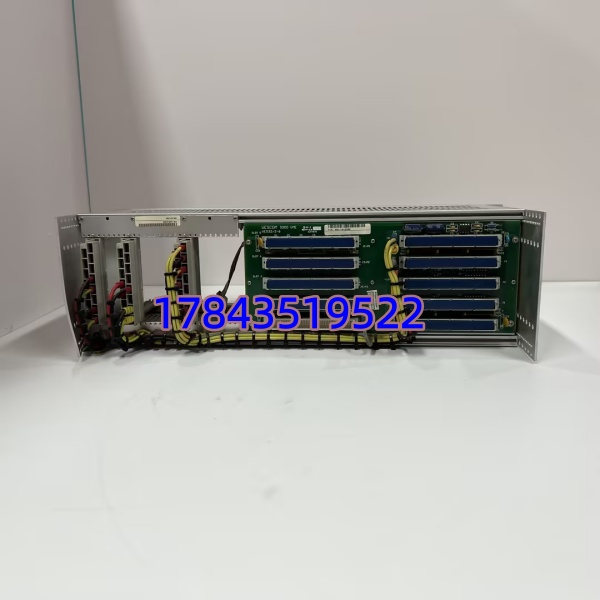

· 型号：D20 EME 2400-21004（D20EME Module，兼容 D20/D200 主底盘）
· 品牌：General Electric / GE Grid Solutions（原 GE Multilin）
· 系列：D20 / D200 Substation Controller — Ethernet Memory Expansion (EME) Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | General Electric (GE Grid Solutions — Multilin D20 Series) |
| 型号 | D20 EME 2400-21004（D20EME，订货号关联 526-2004 / 526-2006 等变型） |
| 模块类型 | Ethernet & Memory Expansion Module for D20/D200 Substation Controller |
| 以太网接口 | 1～2 × 10/100Base-T RJ45（依具体版本，部分早期仅 10Base-T），支持 Auto-MDIX |
| 串口接口 | RS-232 / RS-485（用于本地维护或连接串行 IEDs），DB9 或端子排引出 |
| 通信协议 | DNP3（Serial & TCP/IP）、Modbus RTU/TCP、IEC 60870-5-101/104、部分固件支持 IEC 61850 MMS |
| 扩展内存 | 电池备份 SRAM（典型 512KB～16MB 依版本），NVRAM + Flash 固化引导 |
| 后备电池 | 板载 3V 锂电池或超级电容（典型寿命 5～7 年，需定期更换） |
| 供电方式 | D20/D200 主底盘背板 +5 VDC / +24 VDC（依机箱电源配置，模块自身功耗 ≤5W） |
| 诊断指示 | Power / Run / Com Active / Link / Fault LED 指示灯 |
| 配置工具 | GE D20 Configurator / ToolboxST（下载应用、设 IP、校验 Checksum） |
| 热插拔 | 支持在线插拔（建议空闲或维护窗口操作，插回需重同步配置） |
| 工作温度 | -40℃ ～ +70℃（存储 -40℃～+85℃） |
| 相对湿度 | 5%～95% RH，非冷凝 |
| EMC/认证 | IEC 61000-4、IEEE C37.90、UL 508、CE（以铭牌为准） |
| 安装方式 | 插入 D20 / D200 主控制器底盘指定 EME 插槽，前后面板固定 |
| 物理尺寸(约) | 标准 D20 卡件尺寸 约 160×100 mm（6.3″×3.9″） |
| 重量(约) | 0.3～0.5 kg |
产品介绍
（从维护者视角切入）在某 110kV 变电站综自改造支援时碰过——调度中心突然报 D20 RTU 全站遥测冻结但当地后台正常，追查是 D20 EME 模块以太网 PHY 芯片热死锁（运行第 13 年），重新插拔未恢复，换模块重灌配置后通信恢复。这块 EME 卡就是 D20 RTU 通向调度 SCADA 的”大门”：一边跑 DNP3/104 或 IEC 61870 向上与主站握手，一边通过背板轮询本地 DI/AI/DO 及串口下挂微机保护，板载电池备份 SRAM 缓存 SOE 事件防通信中断丢录波。它坏了不会导致开关误动（控制通常由保护装置执行），但调度盲调、遥测全灰、事件记录丢失——这在 N-1 考核严的供电局足够让你写事故报告。
GE 已将 D20/D200ME 全线列入 EOL（Last Order Date 2021年6月1日），官方新件停售，推荐迁移 G500 或 D20MX——但老站改造涉及组态移植、点表核对、调度协议重新测试，大多数业主选择继续淘 NOS 翻新版续命。按我的经验：带 EME 的 D20 柜若为调度端关口/枢纽站，至少留 1 块同版本冷备，别等通信全断再找货，二手市场 D20EME 流通尚可但好批次越来越少。
应用场景与库存策略
EME 模块故障初期表现：SCADA 主站报”RTU Comms Lost”但当地面板显示 Run LED 正常，容易被先怀疑通道/光纤/交换机——实际是 EME 内部以太网控制器挂或 SRAM 电池耗尽致配置 CRC 错误。D20 新件已 EOL，缺件要么临时改串口拨号（降速且部分主站不支持）要么等货。
- 110/220kV 变电站综自 D20 RTU（调度 SCADA 上行 DNP3/104、SOE 缓存 → 非它不可因 D20 专有背板寻址及应用绑定）→ 建议：B类关键（枢纽站升 A-），全厂/全局按在线 D20 柜数留 ≥1 块同 PN 冷备；关键枢纽站建议按”N柜留 N+1 周转”
- 配网/水务/油气管道 SCADA RTU（远程泵站、阀室 D20 做数据集中 → 影响调度监视）→ 建议：按区域集备 1 块共用池
- 老 D20→G500/D20MX 迁移规划项目 → EME 无直接替代，整站迁移需重新组态，若暂缓迁移继续备 NOS；新项目勿再采购 D20 平台
- 电池维护提醒 → EME 板载锂电池 5～7 年需计划停机更换（不断电热插拔换电池可行但谨慎），亏电会导致 SRAM 清空前需备份 .d20 配置文件
真实案例：南方某供电局 220kV 枢纽站 2019 年秋检后第二月，地调 D20 RTU 通信全断（省调/地调双通道），当地后台正常。先查光缆交换机，折腾两小时锁定 D20 EME 模块 Link LED 不亮——插笔记本直连网口无响应，判 PHY 死。库房无备件，原厂答复”D20 EOL 建议找渠道 NOS 约 3～4 周 或评估 G500 改造”。临时用备用模拟电话线拨从串口上报（降数据刷新率），等空运 NOS 件到货重灌配置恢复。事后盘点——全局 12 个 D20 站零块备件。现在执行：全局留 1 块同 Rev D20EME 冷备密封存放 + 入秋做 EME Battery Voltage 检测 + SCADA Comms Redundancy 链路测试，再没裸奔过。
