描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | GE Multilin 369-C100 |
| 制造商 | GE Multilin (General Electric) |
| 设备类型 | 三相电机管理继电器（保护 + 控制 + 监测） |
| 电源输入 | 40–265 V AC (50/60 Hz) 或 50–300 V DC（宽范围开关电源） |
| 电流输入(CT) | 1 A / 5 A AC 二次侧（软件可选），最大连续 10×In(1s) |
| 电压输入(VT) | 相电压 / 线电压（依选项，典型 100–500V L-L 二次） |
| 保护功能 | 热过载(TRIP/ALARM)、转子堵转(LR)、欠载、起动超时、相序、缺相、电流不平衡、接地故障(EF) 等 |
| 继电器输出 | 4× Form C（SPDT），8 A @ 250 V AC 阻性负载（典型） |
| 可编程输入 | 若干 DI（起动/停止/外部跳闸 等，依 Option Code 配置） |
| 通信接口 | RS-232（前端调试口）+ RS-485（后端 Modbus RTU Slave/Master） |
| 模拟输出(Option) | 部分 -C100 基础版无 AO；-C101/-C102 等含 1–4 路 4–20mA（需核对 Option Code） |
| 前面板 | 图形 LCD + 按键导航，支持参数设定/事件浏览/自诊断 |
| 事件记录 | 最新 ≥100 条 SOE（带时间戳），可上传至上位机 |
| 启动/停机曲线 | 内置电机热模型（IEEE 标准），自动学习电机冷/热态时间常数 |
| 工作温度 | -20°C ～ +60°C |
| 存储温度 | -40°C ～ +85°C |
| 湿度 | 5%–95% 非凝露 |
| 安装方式 | 面板嵌入式开孔安装（标准 92×92 mm 矩形切口），后部端子排接线 |
| 认证 | UL 508 / CSA / CE / IEC 60255 |
| 编程软件 | EnerVista 369 Setup（免费） |
| 尺寸(面板/深度) | ≈ 96×96 mm 面板 / ≈ 150 mm 深 |
| 重量 | ≈ 1.0–1.2 kg |

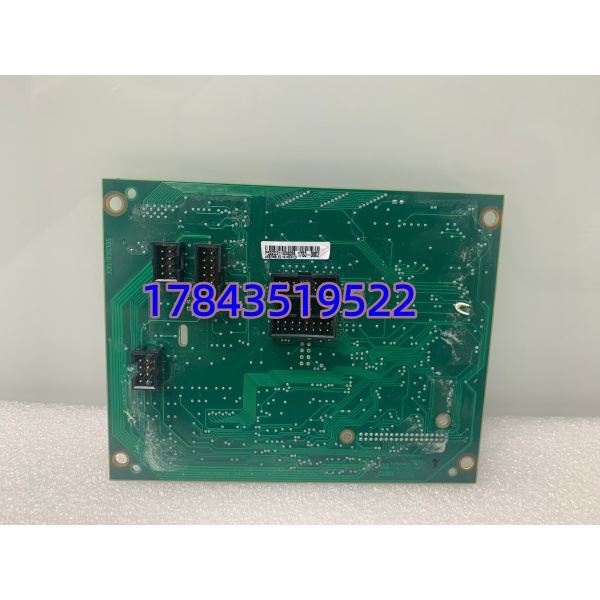

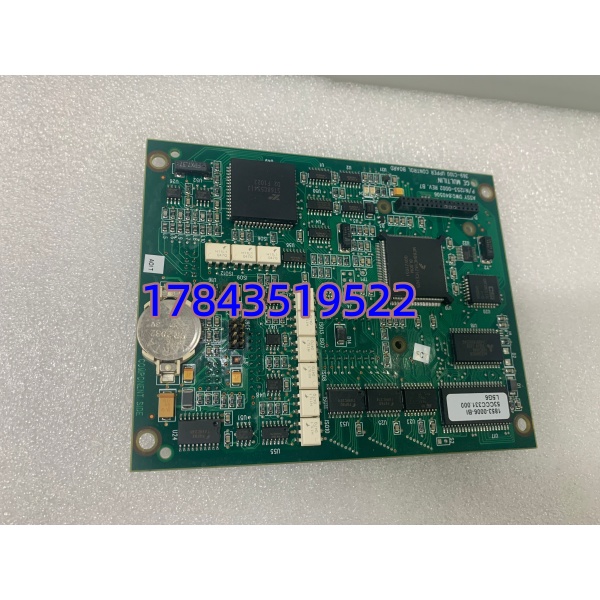

产品深度介绍
GE Multilin 369-C100 是 369 系列电机管理继电器的基础配置型号，专为中型三相感应电机设计，集成了全面的保护算法（热过载、堵转、欠载、相序反相、电流不平衡、起动超时等）与电机热模型，能真实反映电机绕组温升趋势而非简单用双金属模拟。前面板图形 LCD 支持就地查看三相电流、运行小时、热容量%、最近跳闸原因，极大方便现场排查。
369-C100 提供 4 路可编程 Form C 继电器输出（可定义为 Trip、Alarm、Start Permissive、Run Feedback 等）及若干数字量输入，配合 RS-485 Modbus RTU 可接入厂级 SCADA 或 DCS（如通过 Modbus 映射到 Emerson Ovation / ABB 800xA）。作为已被 369E 替代的停产型号，现完全靠库存流转，是大量在役泵组、风机、压缩机保护屏的关键备件。
应用场景与行业案例
电机保护继电器最怕两点：该跳不跳（拒动烧毁绕组）和误动跳车（生产中断）。369 系列的优势是热模型真实——不像热继电器靠双金属片近似，它能区分”真正过载升温”和”短时间启动电流”。现场常见故障是 CT 变比设错导致过载保护过早动作，或继电器本身老化显示乱码/按键无响应。
典型应用场景：
- 石油炼化 — 关键泵组（原油泵/进料泵/回流泵）
催化裂化装置进料泵电机保护，要求堵转保护(LR)配合启动时间自适应，防止泵抽空时堵转烧毁。369 的事件记录可追溯最后一次跳闸原因（过载 vs 堵转 vs 外部跳闸）。
- 火力发电厂 — 辅机电机（送引风机/给水泵/循环水泵）
6kV/10kV 高压电机综合保护。369-C100 通常作为低压电机保护；高压电机多用 469/467，但化水/输煤系统低压电机大量使用 369 系列。
- 水处理 — 大型提升泵/曝气机
污水厂进水泵房潜污泵控制柜内，369 继电器监测三相电流不平衡（常由定子绕组局部短路引起早期预警）。
- 化工 — 压缩机驱动电机
螺杆/离心压缩机主电机，要求与压缩机控制系统联锁（允许启动条件、急停外部跳闸输入）。369 可编程 DI 可直接接入。
- 矿业 / 建材 — 球磨机/破碎机辅机
恶劣电气环境对继电器抗干扰要求高，369 系列通过 IEC 61000-4严酷等级测试。
案例：某炼厂焦化装置原料油泵电机（132kW）突报”Thermal Overload Trip”，复位后再次启动约 20 分钟又跳。热继电器已换成 369-C100 三年前改造时装的。查 369 Event Log 发现跳闸时三相电流平衡但持续接近满载，热容量% 爬升至 100%——确认是工艺侧过滤器堵塞导致负载真实增大，非继电器误动。仪控工起初以为是继电器坏了差点换掉，看了 SOE 记录后转去查工艺。事后设备主任说：”369 的事件记录救了我们一次盲目换件。”该炼厂随后把 369-/369E 列入 A 类备件。
