描述

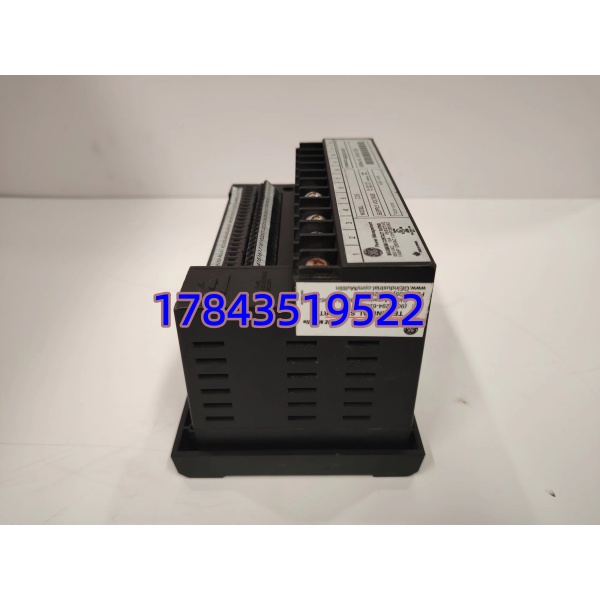

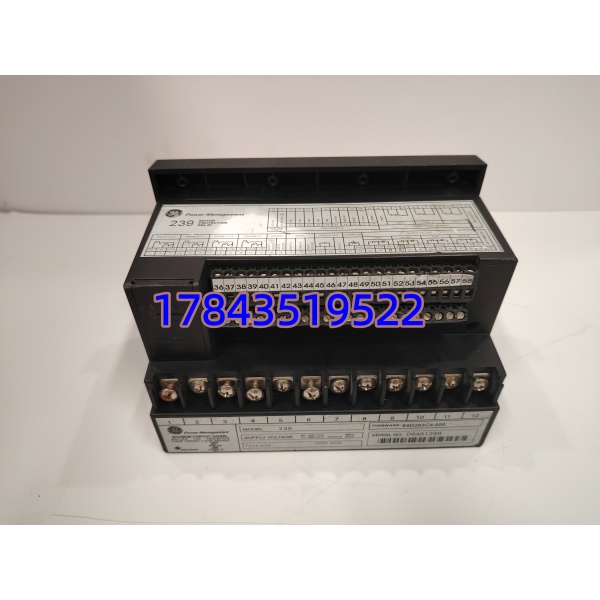

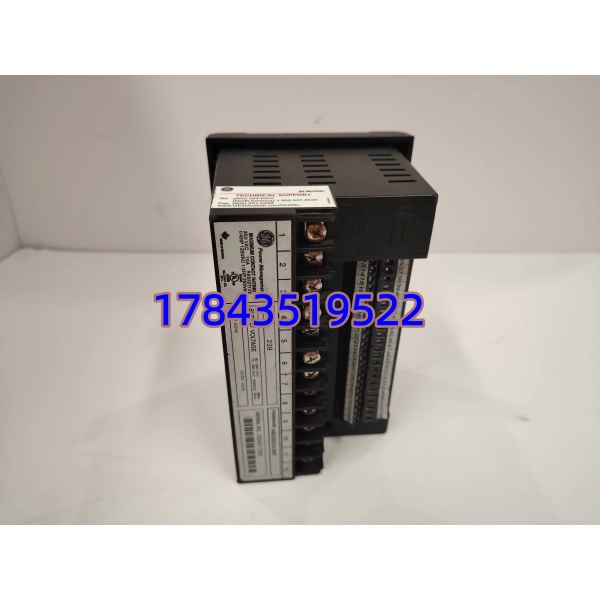

产品详情
· 型号：239（典型变型 239-RTD-AN / 239-BASE / 239-H 等）
· 品牌：General Electric / GE Vernova — Multilin Protection & Control
· 系列：Multilin 239 Motor Protection Relay（Discontinued，Successor：Multilin 339 / 469）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | General Electric (GE Grid Solutions — Multilin™) |
| 型号/订货码 | 239（基础）、239-RTD-AN（带RTD+模拟输出）、239-H（敷形涂层）等 |
| 产品类型 | 数字式三相电机综合保护继电器 |
| 适用电机 | 三相 AC 感应电动机，中小至中型容量（通过 CT 变比适配） |
| CT 输入 | 1A 或 5A 二次，量程 0.1～11×CT 一次值 |
| 电流测量 | True RMS，16 次/周采样，±2% FS 精度 |
| 热过负荷模型 | 电机热容量 % 实时计算，15 条可选调热曲线（IEC 60255） |
| 保护功能 | 热过负荷、堵转(Locked Rotor)、起动失败、相不平衡/缺相、接地故障、欠电流(失载)、过温(RTD) |
| RTD 输入(选件) | 最多 3 路 Pt100/Pt1000/Ni/Cu RTD，定子+轴承温度监测 |
| 模拟输出(选件) | 1 路隔离 4–20mA（对应热容量%、电流或 RTD 值） |
| 控制电源 | 90–265 V AC (50/60Hz) 或 90–300 V DC（依具体后缀） |
| 继电器输出 | 跳闸(Form C)、报警(Form C)、辅助/服务(Form A)，典型 5A 250VAC |
| 通信接口 | RS-485（Modbus RTU），EnerVista™ 239 Setup 软件配置 |
| 前面板 | 40 字符背光 LCD + 6 LED + 数字小键盘，支持本地查看/整定 |
| 安装方式 | 面板嵌入式（92×92 mm 开孔，约 1/4 DIN 偏大），螺丝固定 |
| 工作温度 | -40℃ ～ +70℃（存储 -40℃～+85℃） |
| 认证 | UL、CSA、CE、 Lloyd’s/ABS（依版本） |
产品介绍
（从场景痛点切入）某化工厂循环水泵电机（132kW）曾因冷却水管堵死定子温升超标，全靠 239-RTD-AN 读 Pt100 超 130℃ 先报警后跳闸，避免了一次绕组烧毁——旁边老柜没装 RTD 版的 239 同型水泵后来因接触器粘连过流，239 热模型正确脱扣但也暴露出无温度备份。这块继电器本质就是低压/中压辅机电机的”保命丝”：它不通过电机一次电流，而是 CT 采样做热积累算法 + RTD 直读温度双重判据，比热继电器精确太多，还能把热容量 % 以 4–20mA 送 DCS 做趋势。
把它放 B～A-类（视电机重要性）是因为 GE 已将 239 全系列入 Discontinued / Obsolete，官方新件停售，推荐升级 339 或 469——但改造要改开孔、重整定、改 DCS 模拟量接线，老厂往往选择继续用 NOS 翻新版续命。按我的经验：关键辅机（给水泵/引风机/重要风机）每台柜按在线数 N 留 Buffer，别等跳闸了发现全厂零块备件。
应用场景与库存策略
239 故障表现两极——要么完全黑屏（电源/显示板坏，电机照跑但失去保护监测），要么误跳闸（CT 接线松、RTD 断线未屏蔽）。因为是面板嵌入式，替换要停电拆盘，比 DIN 轨模块麻烦一点。新件已绝版，缺件只能 NOS/翻新或走升级改造（需 MOC 审批改接线）。
- 火电/化工/水处理 重要辅机（给水泵、引/送风机、循环水泵启动柜 → 非它不可因热模型+RTD 双重保护及 Modbus 接入 DCS）→ 建议：B类关键辅机，按在线同后缀槽位数 N 配 N+1 冷备（最低全厂留 1 块同后缀含涂层匹配）；关键单台大泵/风机建议每柜 N+1
- 石化/炼化 压缩机/挤压机 驱动电机（通常升级到 469/869 做更高端保护，239 多见于老装置）→ 老装置维持现状 → 建议：区域集备 1 块共用池
- 一般 MCC 柜电机保护（非关键辅机）→ 可用热继电器或电子过流继电器替代，239 不做专项备货
- 升级替代提醒 → GE 推荐 Multilin 339（直接引脚兼容多数 239 安装）或 469（高端），若决定改造提前申请 MOC 并核算停机窗口，勿临停再决策
真实案例：北方某热电厂 2018 年秋检，#2 给水泵（6kV 560kW）启动柜内 239-RTD-AN 液晶全黑但继电器保持运行——盘前无报警。次日定期巡检发现，调取上月 SOE 无温度趋势（模拟量已断）。库房无备件，原厂答复”239 已 EOL 建议买 339 或渠道调 NOS 约 4 周”。那期间提特殊运行申请加强就地测温频次，等空运 NOS 件到货更换（需停电 15min 拆面板）。事后盘点——全厂 6 面重要 MCC 柜共 8 块 239 在线零块备件。现在执行：全厂留 1 块 239-RTD-AN-H（匹配现场腐蚀环境涂层）冷备密封存放 + 入秋做 MCC 柜 239 LCD 自检点亮检查，再没裸奔过。
