描述
产品详情

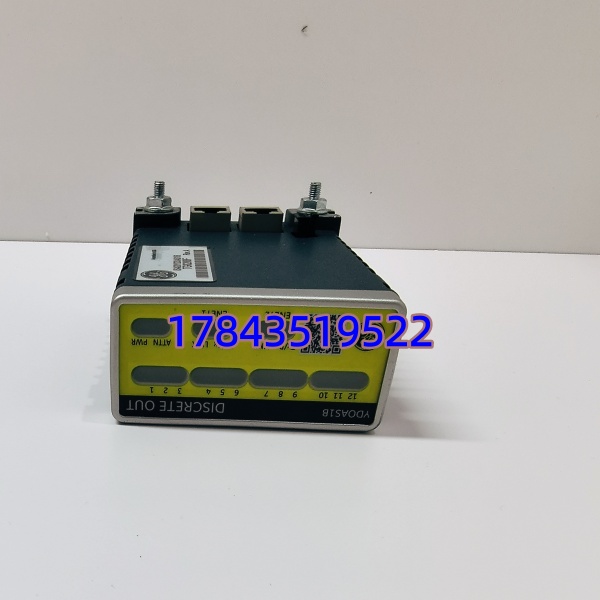

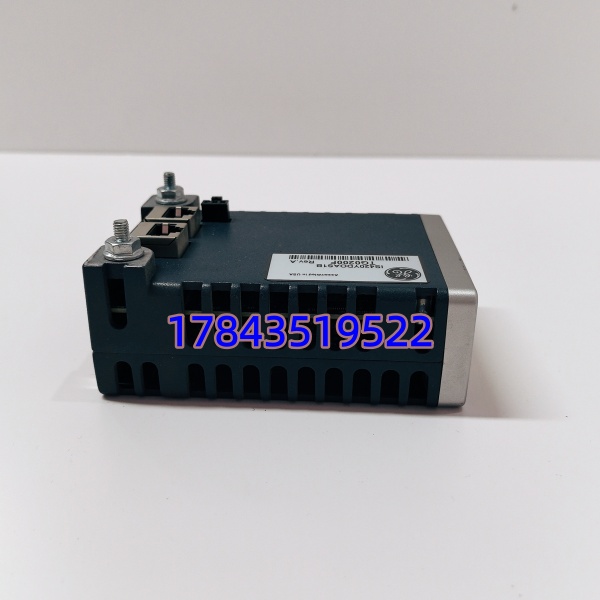

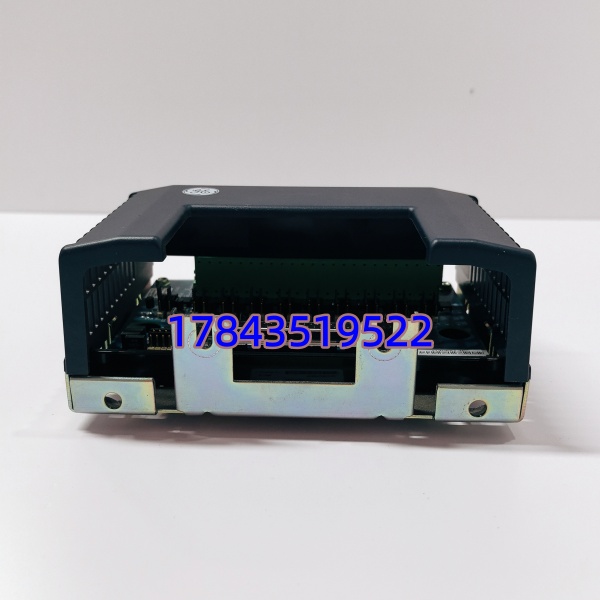

· 型号：IS420YDOAS1B
· 品牌：GE / GE Vernova（Mark VIe Speedtronic™ System）
· 系列：Mark VIe PAC — Y-Series Discrete Digital Output Module（Order No. IS420YDOAS1B）
技术参数
| 参数项 | 规格值 |
|---|---|
| GE型号 | IS420YDOAS1B |
| 产品描述 | Mark VIe Discrete Output Module, Rev B（TMR/Solo capable） |
| 适用系统 | GE Mark VIe PAC（配合 PPx 控制器：PPAx / PPBx / PPCx 等），通过 IONet (Ethernet-based) 与控制器通信 |
| 安装方式 | Mark VIe I/O 机架（VME/Compact PCI 风格机架或独立 I/O 盒），DIN 导轨锁定+背板金手指，支持运行时光纤断开/模块更换（TMR 表决不受影响） |
| 输出类型 | 24 V DC 离散固态高侧开关（Source/PNP 类），由外部 24 VDC 负载电源供给场侧 |
| 输出点数 | 取决于配用端子板：典型 12 pts（TMR 应用，TCQA/TCCA 类端子板）或 24 pts（Solo 应用，TDBx 类），详见具体端子板选配 |
| 额定负载电流 | 典型 0.5 A / 点（阻性），总模块依外部负载电源容量及端子板熔丝 |
| 负载电源要求 | 外部 18–32 V DC（典型 24 V DC 机组直流屏），不由背板供给场侧功率 |
| 隔离 | 现场侧↔逻辑侧 光电隔离 ≥ 1500 Vrms；通道组间共负载电源 |
| 诊断功能 | 每点开路/短路检测（需最小维持电流）、模块 Health/Run/Err LED、IONet 诊断位上报 ToolboxST |
| 通信接口 | IONet（100 Mbps 以太网，双绞线或光纤，支持 2×IONet 冗余环/星型） |
| 表决模式 | Solo（单模块）或 TMR（三模块 2oo3 表决输出），由硬件配置及 ToolboxST 组态决定 |
| 响应时间 | ON/OFF ≤ 2 ms（典型），表决逻辑在控制器周期 ≤ 10–20 ms |
| 兼容端子板 | TCQA/TCCA（TMR 12-ch）、TDBS/TDBT（Solo 24-ch）等 Mark VIe 端子板——端子板须单独订购 |
| 工作温度 | -30 ℃ ～ +65 ℃（IEC 61131-2 扩展工业级，汽轮机现场适用） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | UL / CSA / CE / IEC 61010-1；部分配置经 IEC 61508 SIL 2/3 适用性评估（系统级认证依赖整体 Mark VIe SIS 配置） |
| 物理尺寸 | 约 160×100×25 mm（L×W×H，不含面板手柄），重量 ≈ 0.2 kg |
产品介绍
燃机改造项目里遇过 Mark VI 老 DS200 系列 DO 卡，跳闸回路无通道级诊断——升级 Mark VIe + IS420YDOAS1B 后最大变化是 ToolboxST 能精确到”Point 7 Open Load / Fuse Fail”，而不再靠万用表挨个量跳闸电磁阀回路。它本质就是 Mark VIe IONet 架构下的安全级离散输出，三取二表决时三块 YDOAS1B 各驱动一路并联负载，任一块故障不影响安全动作且自诊断上报，符合汽轮机 ESD/TRIP 回路的 fault tolerant 要求。
对仪控采购和检维修的价值很直接：一是与 IS420YDOAS1A 插槽及 IONet 兼容，Mark VIe 机架在线更换（先确认控制已 MFT/Force Output 或 TMR 表决仍成立），ToolboxST 重扫描 I/O 通常无需改组态，停机窗口压到 10–15 分钟；二是国内 GE 燃机备件商常有测试库存或认证拆机件，原厂新订交期 8–16 周部分区域 Legacy，抢修不建议赌原厂。特别提醒——下单须同步确认配套端子板型号（TCQA/TCCA/TDBS 等）及现场负载电源极性/容量，只买模块回来接不了线。
替换与升级建议
✅ 直接替换
- IS420YDOAS1A（Rev A）→ （Rev B）可直接插同 Mark VIe I/O 槽及同型号端子板（TCQA/TCCA/TDBS 等），IONet 物理兼容。ToolboxST 中 Rescan Hardware 后通常无需改 I/O 映射，建议做一个 Force ON/OFF 通道测试确认动作正常。
- 同功能不同批次 （微后缀差异，如 -A / 无后缀）→ 完全互换，仅生产批次/Conformal Coating 微调。
⚠️ 软件兼容（需改配置/增硬件）
- Mark VI 非-e 系列 DO（如 DS200TCQAG1 / DS200DDO…）→ 物理背板不同（VME vs IONet），不能在 Mark VIe 机架用，反向也不行。若系统整体从 Mark VI 升 Mark VIe 需全套换 I/O 模块+控制器+端子板+重组态（属系统级改造，约数人日～数周）。
- 若现用 TMR 应用配 TCQA 端子板想改为 Solo 应用配 TDBS → 模块可同但端子板不同，需重新接线及改 ToolboxST I/O Definition（约 0.5 人日）。
❌ 硬件不兼容
- GE Fanuc 90-30/ RX3i DO 模块（IC693MDL…）→ DIN 导轨 PLC I/O，不能替 Mark VIe 专用 IONet 模块。
- ABB S800 DO810 / HIMA X-DO2401 → 完全不同的安全/过程 I/O，不可混用。
若现机架无 Mark VIe 控制器（PPAx/PPCx）、IONet 交换机、电源模块及配套端子板（TCQA/TCCA/TDBx），仅凭 无法独立投运或测试。
常见问题解答 (FAQ)
Q1：这模块能直接换我柜里 IS420YDOAS1A 吗？用改 ToolboxST 工程吗？
A：物理上直接插 Mark VIe I/O 槽替换（先确认汽轮机已打闸/MFT 或 TMR 表决仍成立）。ToolboxST 连上→Rescan Hardware→确认 I/O Points 映射不变→下载 CFG。一般不需要改逻辑，但换完务必逐点 Force ON 验证现场负载（跳闸电磁阀/报警）动作正确再恢复自动。
Q2：配什么端子板？我现场是燃机 ESD 三取二用哪种？
A：TMR 应用（2oo3 表决跳闸）通常用 TCQA（12-ch TMR Terminal Board with built-in表决接线）或 TCCA（带状态反馈），具体依原始设计图纸——核对现有机柜端子板铭牌是 TCQA/TCCA/TDBS 哪一种再订，模块 三者皆兼容但接线方式不同。
Q3：是全新原装吗？有测试报告和 GE COC 吗？
A：我方可供全新原装渠道货或经通道驱动+IONet 通信握手全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），COC/原厂出货单可按需提供。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价（设备非危品）。原厂新订一般 8–16 周部分区域 Legacy Notice，建议抢修/备件先确认可发货批次再锁单。
Q5：模块 ERR 灯亮但 RUN 闪是什么原因？
A：常见三种：① IONet 链路丢包/交换机端口未 UP→查光纤/网线及 IP 配置；② 端子板未插紧或选型不匹配（如插 TDBS 但 ToolboxST 配 TCQA）→核对 Terminal Board Type 设置；③ 模块自诊断失败可能是硬件故障需更换。先查①②再考虑换板。
Q6：带 24VDC 电磁阀要并续流二极管吗？
A：要。感性负载（跳闸电磁阀、关断阀线圈）必须并续流二极管（推荐 1N4007 或 24–36V TVS 反向电压≥负载电源），尽量靠近负载侧接。若不并，关断感应电势可能触发模块短路保护或加速老化。
