描述
产品详情

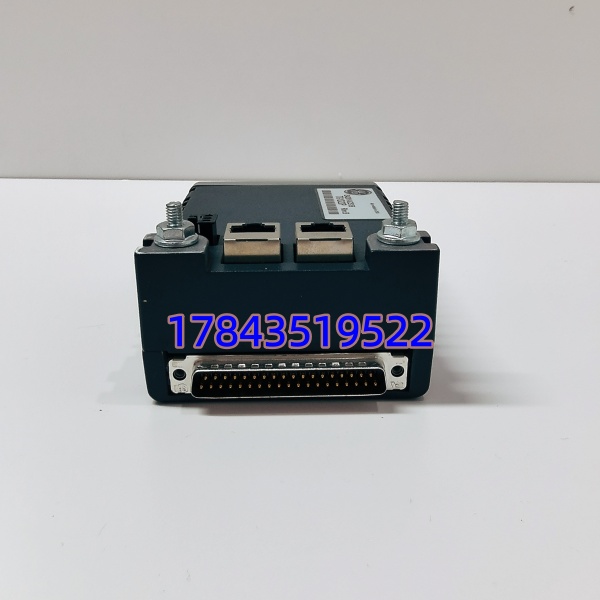

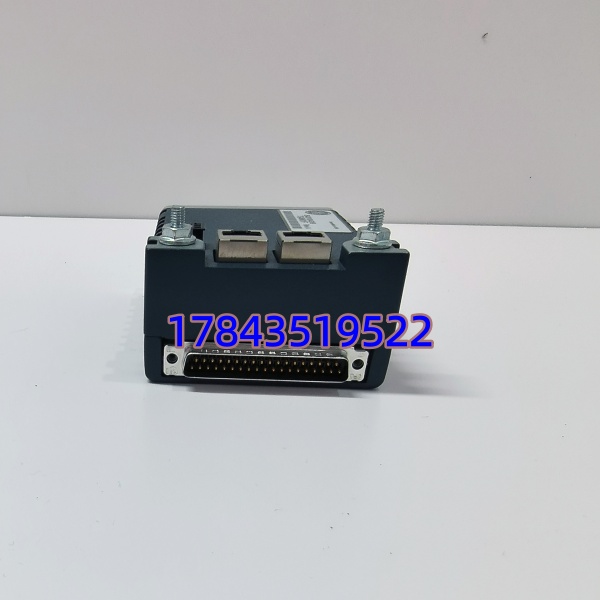

· 型号：IS420YDIAS1B
· 品牌：GE (General Electric) — Mark VIe 系统
· 系列：Mark VIe 分布式 I/O — YDIAS1B Digital Input Pack
技术参数
| 参数项 | 规格值 |
|---|---|
| GE 完整型号 | IS420YDIAS1B（Product ID: YDIAS1B，有时标为 IS420YDIAS1B-A / -B 批次差异） |
| I/O 类型 | Mark VIe 数字量输入包 — 32 通道 24 V DC Sinking（Current Sinking / Negative Logic 检测） |
| 适配系统 | GE Mark VIe 控制器机架（UCSC / UCSA / UCRS），不兼容 Mark VI / Mark V 老架构（IS220 系列不混插） |
| 配套端子板 | TERM（TBQC / TB3K 等）、TBA 端子组件或现场电缆直接接 T-type Terminal Board；选型需匹配电压等级 |
| 输入通道 | 32 点，分 2 组 × 16 ch 或 4 组依端子板接线，公共端接 +24V DC，现场开关将输入拉低至 0V = Logic 1 |
| 额定电压 | 标称 24 V DC（工作范围 18–32 V DC），逻辑 1 门槛典型 11 V，逻辑 0 ≤ 5 V |
| 输入电流 | 典型 7 mA @ 24 V DC（per active channel） |
| 滤波/消抖 | 软件可组态 0–255 ms（默认 ~10 ms），影响响应时间与抗抖 |
| 隔离 | 现场输入—内部逻辑侧 1500 V AC 光耦隔离；通道组间功能隔离 |
| 背板通讯 | 双 100 Mbps Ethernet（红/黑 A/B 网），自动协商，通过 IONet 与控制器通讯 |
| 诊断指示 | 前面板 Run / Flashing / Err LED + 每包状态指示灯；通道级状态可读入控制器 |
| 热插拔 | 支持在线插拔更换（Tool-less latch），更换后控制器自动重配 I/O 映像 |
| 供电方式 | 由 Mark VIe 机架背板供给 +24 V DC（典型功耗 ≤ 4 W） |
| 工作环境 | -30～+65℃（运行时），5–95% RH 非凝露；存储 -40～+85℃ |
| 认证 | UL / cUL / CE / IEC 61010-1 / ATEX/IECEx Class I Div 2 Groups A-D T4（依具体证书版本） |
| 组态软件 | GE ToolboxST (Mark VIe Control & I/O Configuration)，需 I/O Pack Definition File 含 YDIAS1B |
| 安全等级 | IEC 61511 SIL 2（当用于 SIS 旁路/允许回路时需核对最终 SIF 验算） |
| 备注 | IS220YDIAS1B（Mark VI 用）物理相似但固件/背板识别不同，不可直接互换 |
产品介绍
燃机或汽机 Mark VIe 控制柜改造里，DI 包最常出的问题是”点数够但逻辑类型买反”——IS420YDIAS1B 是 Sinking（现场开关把输入拉到 0V 才认 1），如果贵厂部分测点是 Source 型（PNP 传感器输出 +24V 高电平有效）要选对应的 Sourcing DI Pack 或加中间继电器转换。现场实测它的 32 点密度比老 IS220 系列省近一半槽位，双网冗余也省了单独 Sercos / Profibus 电缆，但要求 UCSC 控制器固件不低于 V06.10（早期 V05.xx 部分批次不识别 420 系列 I/O Pack，升级前先看 Compatibility Note）。
采购别只比价——市面流通多数为退运测试件或 New Surplus（部分区域 IS420 系列已进入 Phase-out Notification 转订制），要求：①清晰 GE 原标签含 IS420YDIAS1B + Serial No.；②ToolboxST 能 Read I/O Pack Info（证明 ID PROM OK）；③带老化测试报告。它不能当 Mark VI IS220YDIAS1B 直接替（物理能插 Mark VI 槽但背板不认），老机组升级到 Mark VIe 才用这个。
替换与升级建议
✅ 直接替换
- 同型号 IS420YDIAS1B（含 -A/-B 小批次后缀差异）：硬件完全兼容。换上后在 ToolboxST 中 Online → Detect I/O Packs → 确认版本一致 → Download I/O Configuration（若原工程已含）。无需改控制逻辑。工作量≈插卡确认（5–10 min，含 I/O 映像刷新）。
- ：通常固件向下兼容，ToolboxST 提示 “Pack Revision Different” 时允许 Continue 或 Update Pack Firmware from Software——不影响运行。
⚠️ 软件兼容（需确认系统/端子板）
- IS220YDIAS1B（Mark VI 用同名功能 DI Pack）：物理尺寸接近但背板总线与固件标识不同——IS420 插 Mark VI 机架不被识别，IS220 插 Mark VIe UCSC 通常也不认（少数早期兼容模式需特殊固件，不推荐依赖）。如需跨代替换必须同步升级/更换控制器机架。
- IS420YDIACS1B / IS420YDICS1B（Source 型 DI Pack 或 Compact 版）：点数/逻辑类型不同，物理可插同槽但 I/O 定义不同——若现场是 Source (PNP) 输入才考虑，Sinking 应用买错会导致所有 DI 读 0。需同步改 ToolboxST 硬件目录与 I/O Mapping。
❌ 硬件不兼容
- Mark V / Mark VI 专用 I/O 模块（TCQA / TCTA / IS215 系列等）：完全不同时代架构，不能插入 Mark VIe 机架。
- 非 GE 系统 DI 模块（ABB DI840 / Triconex DI 等）：无关平台。
GE 对已宣布 Phase-out 的部分 IS420 I/O Pack 提供 Last Time Buy，无第三方直接替代。建议按 UCSC 机架 I/O 包数量 1:1 备一块同种型号。
常见问题解答 (FAQ)
Q1：这包能直接换我 Mark VI 机架上 IS220YDIAS1B 吗？
不能。 是 Mark VIe 专用，Mark VI 机架（UCSC 不兼容）背板不识别 420 系列。若整机升级为 Mark VIe 控制柜则可配套使用 IS420 系列；纯 Mark VI 维持用 IS220 系列。
Q2：32 个 DI 点怎么分配到端子板？我要配哪种 TERM？
典型配 TBQC（36 点端子板）或 TB3K 系列，32 点占其中 32 个 screw terminal，公共端 (+24V) 由端子板侧统一分配。具体端子号对应通道参见 GE Mark VIe I/O Pack and Terminal Board Manual(GEH-6721)——接线前务必核对附录 “YDIAS1B Terminal Assignments”，各批次端子板排列一致但 Label 可能微差。
Q3：模块插上 controller 报 “I/O Pack Not Found” 或版本不符先查啥？
按顺序：①确认 UCSC/UCSA 控制器固件 ≥ V06.10（有些早期 V05.xx 不认 IS420 系列）；②ToolboxST 中 I/O Configuration 是否已添加 YDIAS1B（不是 YDIAS1——老 IS220 定义）；③金手指/背板触点氧化（无水乙醇轻擦重插）；④查看 Controller Diagnostics → I/O Status 具体 Error Code。
