产品详情

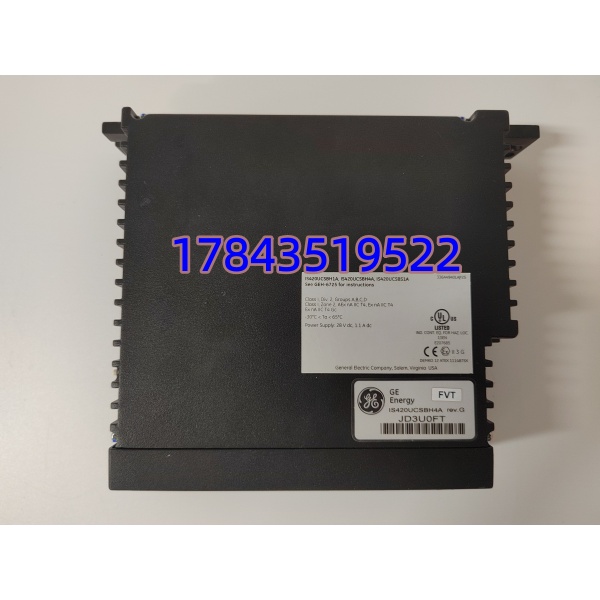

· 型号：IS420UCSBH4A（GE原厂标，Mark VIe UC处理器 H4A配置）
· 品牌：GE（General Electric / GE Vernova，Speedtronic Mark VIe）
· 系列：Mark VIe控制系统，UC系列通用控制处理器（Universal Controller）
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | IS420UCSBH4A（UCSB=UC Std B Rev，H4A=配置：双Eth+双串口+本地I/O+SD） | GE Vernova Mark VIe标号 |
| 产品类别 | Mark VIe通用控制处理器（UC），插VME机架Slot1或独立DIN壳装 | 非I/O卡，是CPU跑ToolboxST逻辑 |
| 核心用途 | 燃机/汽机保护+调节（转速/温度/振动/ESD），双Eth分SCADA网+I/O网，本地I/O做DI/DO紧急硬线 | TMR三UC或单UC依配置 |
| 处理器 | Intel Atom或x86嵌入式（现场实测多Z5xx/Z6xx），QNX RTOS，扫描1 ms–1 s可配 | ToolboxST下装编译后跑 |
| 内存 | DDR2/DDR3 512 MB–1 GB RAM，Flash 1–2 GB存固件/事件日志，SD卡插槽（存黑box事件） | SD卡可拔换做事后分析 |
| 通信接口 | 2×RJ45 10/100/1000 Eth（Eth1=SCADA/MDS，Eth2=I/O网到I/O包），2×RS-232/485（调试/旧设备），本地I/O 16 DI/16 DO端子 | 严格来说它只在固件v06.x以上支持双Eth冗余，老v05单Eth |
| 供电 | 由Mark VIe机架背板供24 VDC（IS200系列电源），或独立DIN壳供24 VDC端子，功耗≈15–25 W | 不需外电源除24 V |
| 冗余 | TMR三UC插R1/R2/R3机架Slot1，自动vote 2oo3 DI/DO/转速/温度，单UC fault tolerant但vote ok | 单UC非冗余=SPOF if挂 |

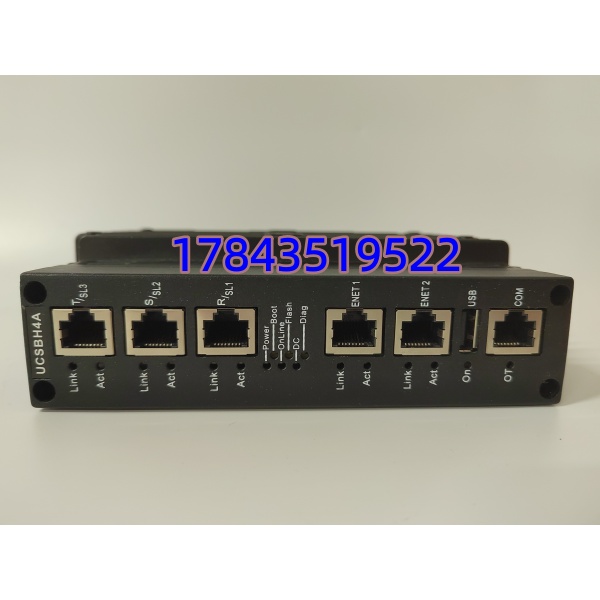

| 指示 | PWR绿（24 V），RUN绿闪（扫描活），FAULT红（UC err/通信断），ETH1/2绿闪（以太网活），SD卡LED | 通过ToolboxST读诊断+vote状态 |

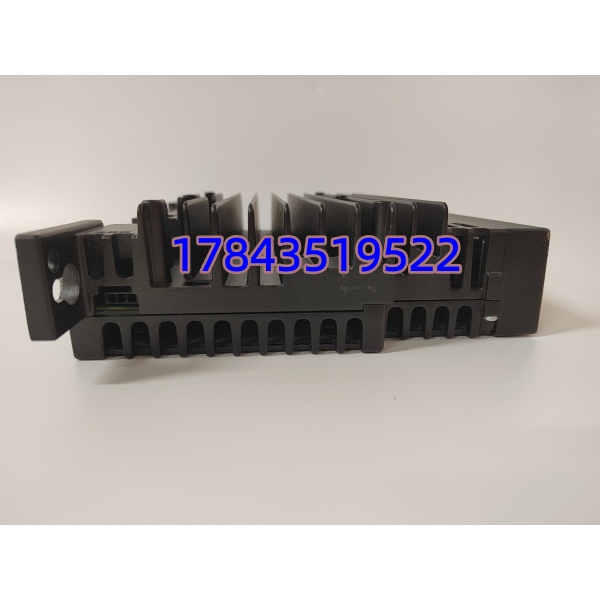

| 安装 | Mark VIe VME机架Slot1（单槽≈160×100×25 mm助拔器），或独立DIN壳IS420UCSB-H4A带壳≈120×100×60 mm | IP20机柜内 |
| 环境 | -40 至 +70°C（控制室/户外燃机柜），存储-40至+85°C，湿度5–95%非冷凝，G3 conformal coat | 宽温扛燃机启停振 |
| 软件 | ToolboxST V06.x–V09.x（现ControlST），下装编译后UC跑，SD卡存event/black box | 老v05 ToolboxST不认H4A配置 |
| 认证 | CE / UL / CSA / IEC 61010 / IEC 61508 SIL 3（系统级） | 燃机/汽机保护 |
| MTBF | >150,000小时（现场实测10–15年SD卡腐pt/电解干主因） | UC是SPOF or TMR heart |
产品介绍
从核心数据驱动切入：IS420UCSBH4A就是GE Mark VIe燃机/汽机控制系统的“大脑”——UC系列通用控制处理器，插在三重冗余（TMR）机架R1/R2/R3 Slot1，跑QNX RTOS+ToolboxST逻辑做转速/温度/振动采集+ESD急停/主汽门调节，双千兆以太网分SCADA网（MDS/操作站）和I/O网（到I/O包IS200系列），本地I/O做16 DI/DO硬紧急线（急停按钮/跳闸继电器），TMR三UC各自跑同一逻辑2oo3投票防单点误跳。现场实测发现，9F燃机满负荷R1 UC FAULT红（SD卡腐pt或雷雨Eth抖），R2R3 vote ok燃机不跳但半盲保护降级——操作站弹“UC R1 Fault Tolerant Degraded”，没备UC=全三UC挂=保护全盲误跳或拒动脱网损百万起。在某个燃机项目里碰过，原没备UC，R1 FAULT红雷雨后连夜借同城拆机H4A换后R1 resync三通道全绿，没跳机。
供应链角度看，Mark VIe还在产但IS420UCSBH4A交期原厂常8–16周（H4A配置含双Eth+SD卡常12周+），老装置延寿走拆机测试OK/NOS（SD卡腐pt需换新16 GB工业SD），TCO算：备每TMR三机架1 Buffer UC+备SD卡花五千块换燃机再跑10年——库存经理拍ABC：归A类高值高停机影响（UC=保护脑，全盲=误跳脱网），安全库存SS=1 per triple rack（每R1R2R3共享1冷备UC），重订货点=大修前6个月扫现货。生命周期成熟期尾部，NOS conformal coat黄吸湿（G3环境漏电FAULT），买回做SD卡换新+酒精擦+ToolboxST冷下装测scan OK再入库。严格说它只在固件v06.x以上认H4A配置（双Eth+SD），老v05只单Eth/no SD需升ToolboxST。
应用场景与库存策略
痛点直白：9F燃机满负荷夜，R1 IS420UCSBH4A FAULT红（SD卡腐pt或Eth抖雷雨），UC R1盲但R2R3 vote 2oo3燃机不跳半盲保护降级=操作站弹degrade alarm非计划按脱网风险损十万起，原厂交期12周等不起，现场翻电气间锁柜只有空VME Slot1无备UC——缺UC=全三挂=保护全盲误跳脱网。
典型场景与备货建议：
- 燃机/汽机 Mark VIe TMR机架（R1R2R3）：非它不可因为UC是控制脑跑ToolboxST逻辑+TMR vote，单UC fault tolerant半盲但全三挂=全盲误跳；建议每TMR三机架留1件Buffer IS420UCSBH4A per triple rack（安全库存SS=1 per R1R2R3组），ABC归A类高值高停机影响（UC脑=保护全盲误跳脱网），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放电气间锁柜；新项目Mark VIe双UC但老单TMR做备1 Buffer。
- 电厂除灰/化水 Mark VIe小系统：UC单非冗余做DI/DO非保护链，每站留1 Buffer+备SD卡（16 GB工业SD），不做新采购只延寿。
- 海上平台/燃气压缩站 Mark VIe柜：盐雾G3环境SD卡腐pt FAULT红，平台仓留1件冷备UC+备SD卡盒（5片16 GB工业SD），船级社验要备件清单里有UC+SD。
真实案例：南方某9F燃机，2024年8月雷雨夜满负荷，R1 FAULT红+Eth1闪（SD卡腐pt读err+雷雨感应收Eth抖），UC R1盲R2R3 vote 2oo3燃机不跳半盲degrade alarm——仪表班长翻电气间锁柜只有空Slot1无备UC，原厂交期12周，连夜同城同集团另一燃站借拆机测试OK的 H4A配置，驱车往返两小时凌晨1点进电气间，打硬旁断Mark VIe急停（已打停机票半盲风险大），断电拔VME Slot1旧UC（单R1 fault可热? 严格Mark VIe非热插拔UC断电换），插新UC按原跳/DIP/SD卡原事件log照（手机拍原设置），上电24 V PWR绿RUN闪FAULT灭Eth1/2绿闪R1 resync R2R3三通道全绿ToolboxST scan UC+vote ok，恢复全保护没跳。反思：燃机UC是SPOF里的脑，每TMR三机架R1R2R3共享1 Buffer UC+备SD卡盒（5片16 GB工业SD放锁柜），ABC A类里升一级——后来设SS=1 per triple rack、重订货点看大修窗口，再没为UC等交期。
